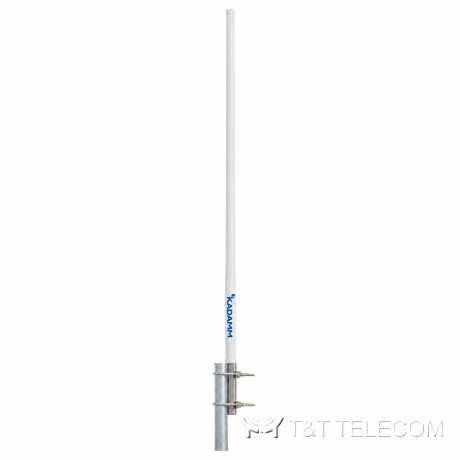

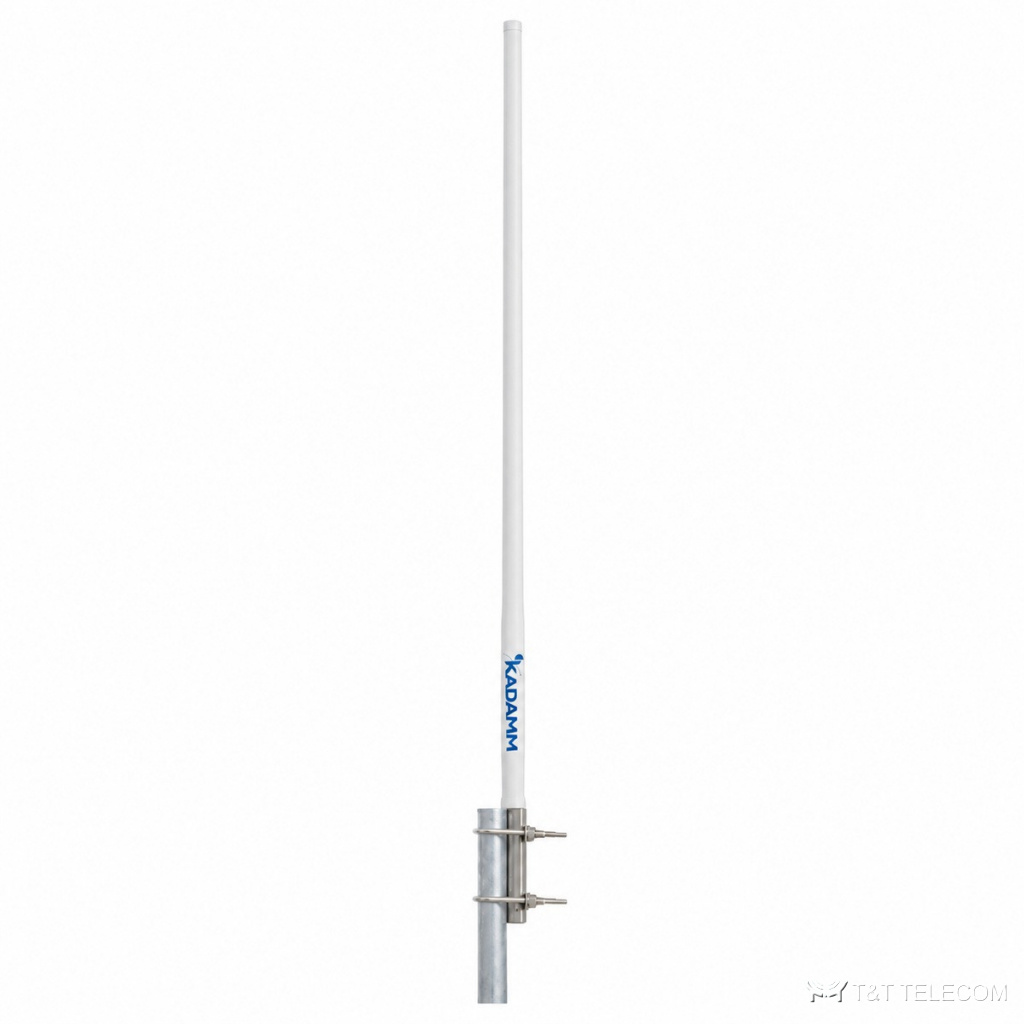

KADAMM AC-1511 — всенаправленная коллинеарная антенна 1500–1670 МГц, 11 дБи
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1511: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1511 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AC-1511: полоса 1500–1670 МГц; усиление 11 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Область применения
- Полоса AC-1511 охватывает GPS L1 / ГЛОНАСС L1.
- Стационарные пункты связи и терминалы — AC-1511.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1500–1670 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø50 × (1900 ± 20) мм |
| Размеры упаковки | 1950 × 110 × 130 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-1511 — 1500–1670 МГц.
- Усиление AC-1511 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1511: в горизонтальной плоскости 360°, в вертикальной 8°.
- Разъёмы AC-1511 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1511: Ø40–50 мм.
- Габариты и масса AC-1511: Ø50 × (1900 ± 20) мм, 2 кг.
Поставка и документы
Подберём KADAMM AC-1511 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-1511?
Рабочая полоса AC-1511 — 1500–1670 МГц. Это GPS L1 / ГЛОНАСС L1.
Какой разъём у AC-1511?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1511?
11 дБи. Ширина луча — 360°.
