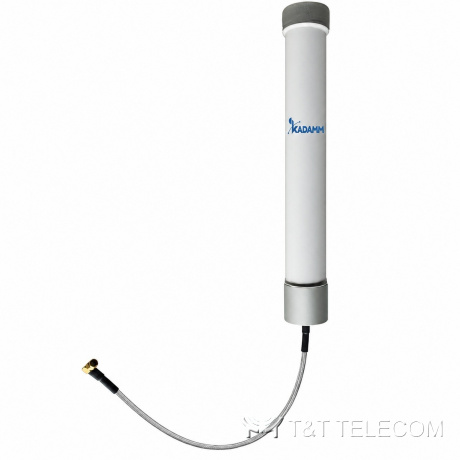

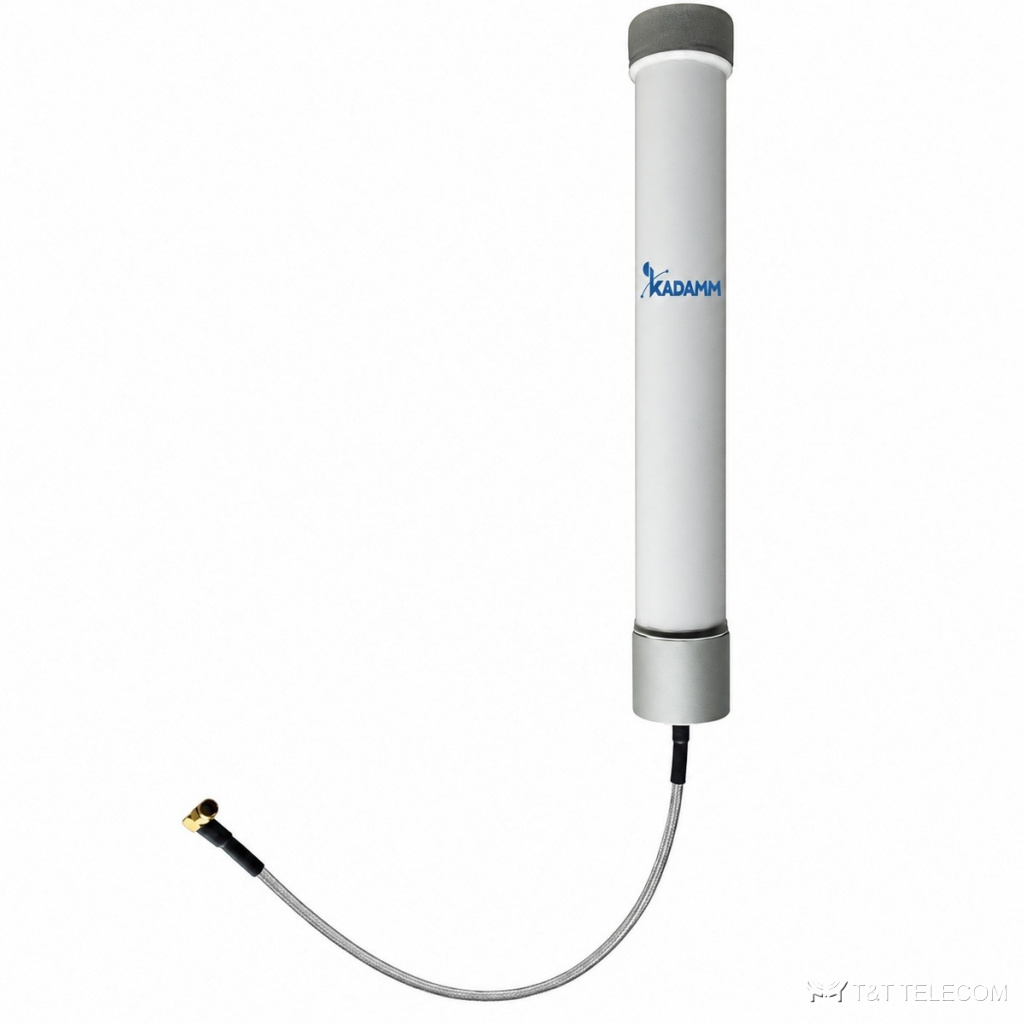

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AOU-20/6000-5 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-20/6000-5 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AOU-20/6000-5: полоса 20–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×SMA; мощность до 200 Вт.

Область применения

  • Диапазоны AOU-20/6000-5: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
  • Стационарные пункты связи и терминалы — AOU-20/6000-5.

Технические характеристики

Параметр20–174 МГц174–380 МГц380–520 МГц617–960 МГц960–1400 МГц1400–2700 МГц3300–4200 МГц4200–6000 МГц
Диапазон частот20–2700 / 3300–6000 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость68 ± 20°
ПоляризацияВертикальная
КСВН≤3,6
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыSMA, вилка
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø38 × (335 ± 5) мм
Масса антенны0,4 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы AOU-20/6000-5: 20–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц.
  • Коэффициент усиления AOU-20/6000-5 — 5 дБи; больше усиление — уже луч.
  • Ширина луча AOU-20/6000-5: в горизонтальной плоскости 360°, в вертикальной 68 ± 20°.
  • Разъёмы AOU-20/6000-5 — 1×SMA; кабельные сборки готовят под них заранее.
  • Габариты и масса AOU-20/6000-5: Ø38 × (335 ± 5) мм, 0,4 кг.

Поставка и документы

Поставляем KADAMM AOU-20/6000-5 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AOU-20/6000-5?
5 дБи. Ширина луча — 360°.

Что нужно для подбора AOU-20/6000-5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-20/6000-5.

Какие частоты поддерживает AOU-20/6000-5?
Рабочая полоса AOU-20/6000-5 — 20–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
