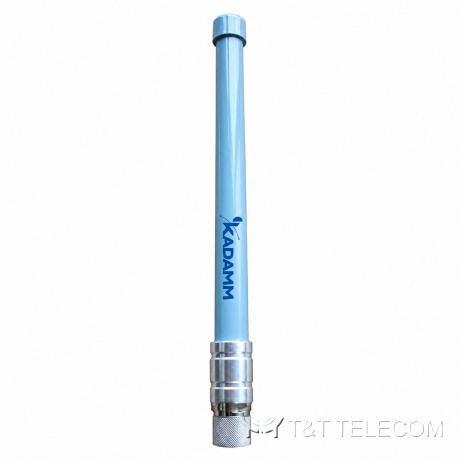

KADAMM AC-1707 — всенаправленная коллинеарная антенна 1750–1950 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

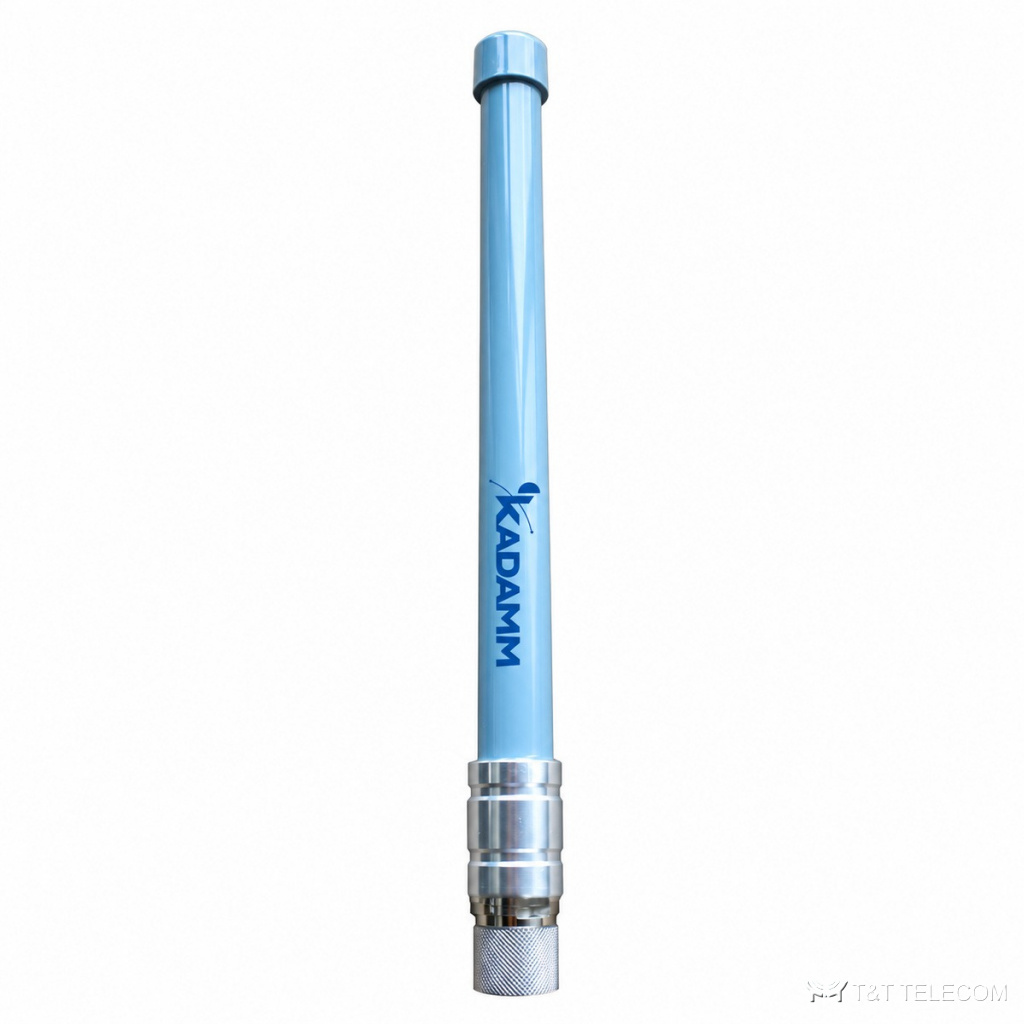

KADAMM AC-1707 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-1707 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о AC-1707: полоса 1750–1950 МГц; усиление 7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Для каких задач
- Стационарные пункты связи и терминалы — AC-1707.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1750–1950 МГц |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (600 ± 5) мм |
| Масса антенны | 0,21 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-1707: 1750–1950 МГц.
- Усиление AC-1707 — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1707: в горизонтальной плоскости 360°, в вертикальной 22°.
- Под разъёмы AC-1707 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-1707: Ø24 × (600 ± 5) мм, 0,21 кг.
Поставка и документы
Поставляем KADAMM AC-1707 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-1707?
7 дБи. Ширина луча — 360°.
Что нужно для подбора AC-1707?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1707.
Какие частоты поддерживает AC-1707?
Рабочая полоса AC-1707 — 1750–1950 МГц.
