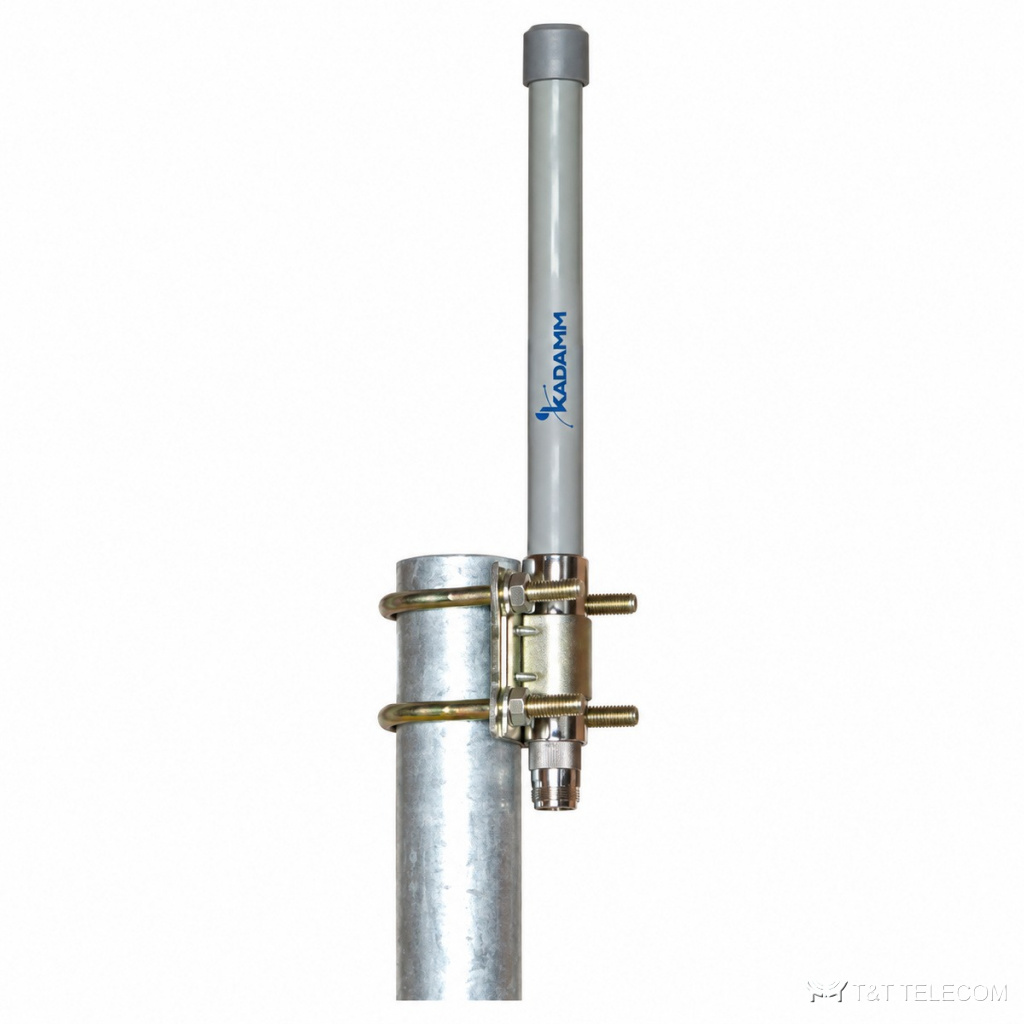

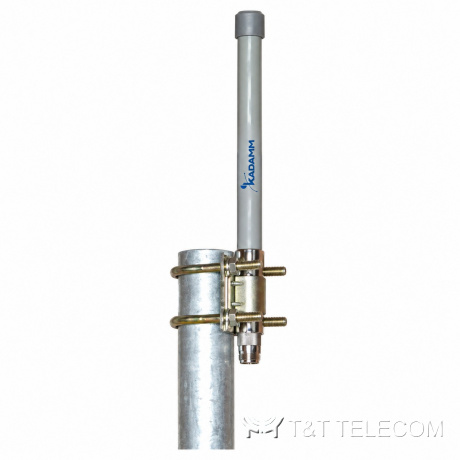

KADAMM AC-2506 — всенаправленная коллинеарная антенна 2500–2700 МГц, 6 дБи

KADAMM AC-2506 — всенаправленная коллинеарная антенна 2500–2700 МГц, 6 дБи
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-2506 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-2506 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-2506 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AC-2506: полоса 2500–2700 МГц; усиление 6 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Область применения

  • Через AC-2506 работают LTE-2600.
  • Стационарные пункты связи и терминалы — AC-2506.

Технические характеристики

ПараметрЗначение
Диапазон частот2500–2700 МГц
Коэффициент усиления, дБи6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота400 мм
Масса антенны0,22 кг

Подбор под объект

  • Сверьте частоты своей сети с полосой AC-2506 — 2500–2700 МГц.
  • Усиление AC-2506 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-2506: в горизонтальной плоскости 360°, в вертикальной 25°.
  • Под разъёмы AC-2506 (1×N) подбирают джамперы и переходы.
  • Габариты и масса AC-2506: 0,22 кг.

Поставка и документы

Подберём KADAMM AC-2506 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает AC-2506?
Рабочая полоса AC-2506 — 2500–2700 МГц. Это LTE-2600.

Какой разъём у AC-2506?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-2506?
6 дБи. Ширина луча — 360°.
