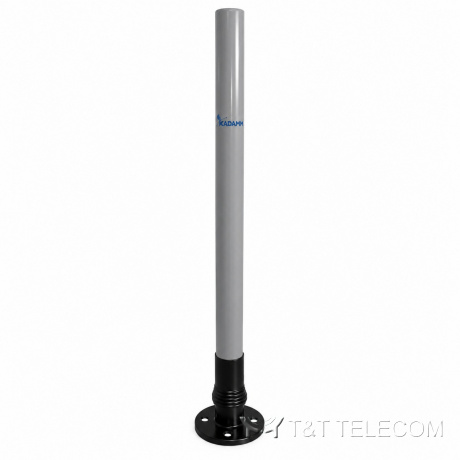

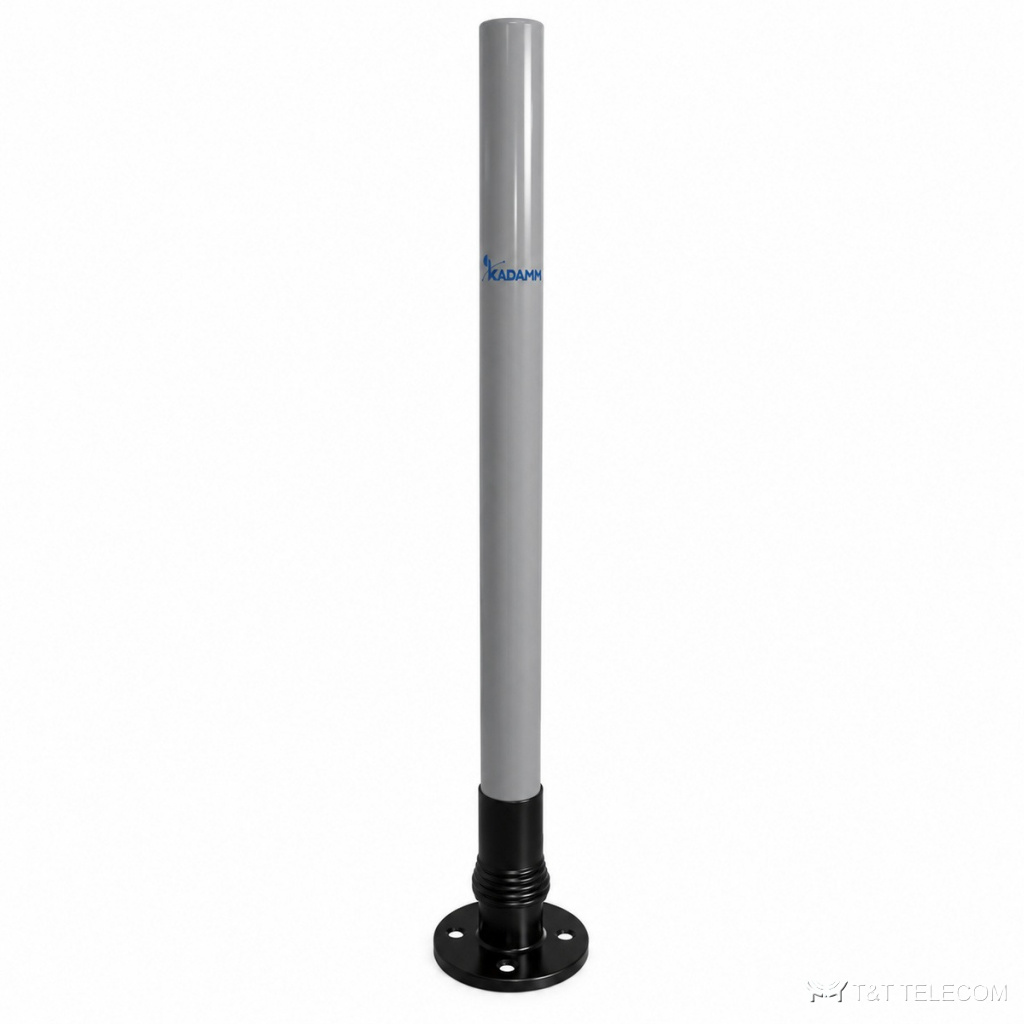

KADAMM AC-1911 — всенаправленная коллинеарная антенна 1920–2170 МГц, 11 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-1911 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-1911 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о AC-1911: полоса 1920–2170 МГц; усиление 11 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 100 Вт.
Область применения
- Через AC-1911 работают UMTS / LTE-2100.
- Стационарные пункты связи и терминалы — AC-1911.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1920–2170 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7/16DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | Ø60 × (1525 ± 10) мм |
| Масса антенны | 3,1 кг |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-1911: 1920–2170 МГц.
- Коэффициент усиления AC-1911 — 11 дБи; больше усиление — уже луч.
- Ширина луча AC-1911: в горизонтальной плоскости 360°, в вертикальной 6°.
- Под разъёмы AC-1911 (1×7-16 DIN) подбирают джамперы и переходы.
- Габариты и масса AC-1911: Ø60 × (1525 ± 10) мм, 3,1 кг.
Поставка и документы
Поставляем KADAMM AC-1911 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-1911?
11 дБи. Ширина луча — 360°.
Что нужно для подбора AC-1911?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1911.
Какие частоты поддерживает AC-1911?
Рабочая полоса AC-1911 — 1920–2170 МГц. Это UMTS / LTE-2100.
