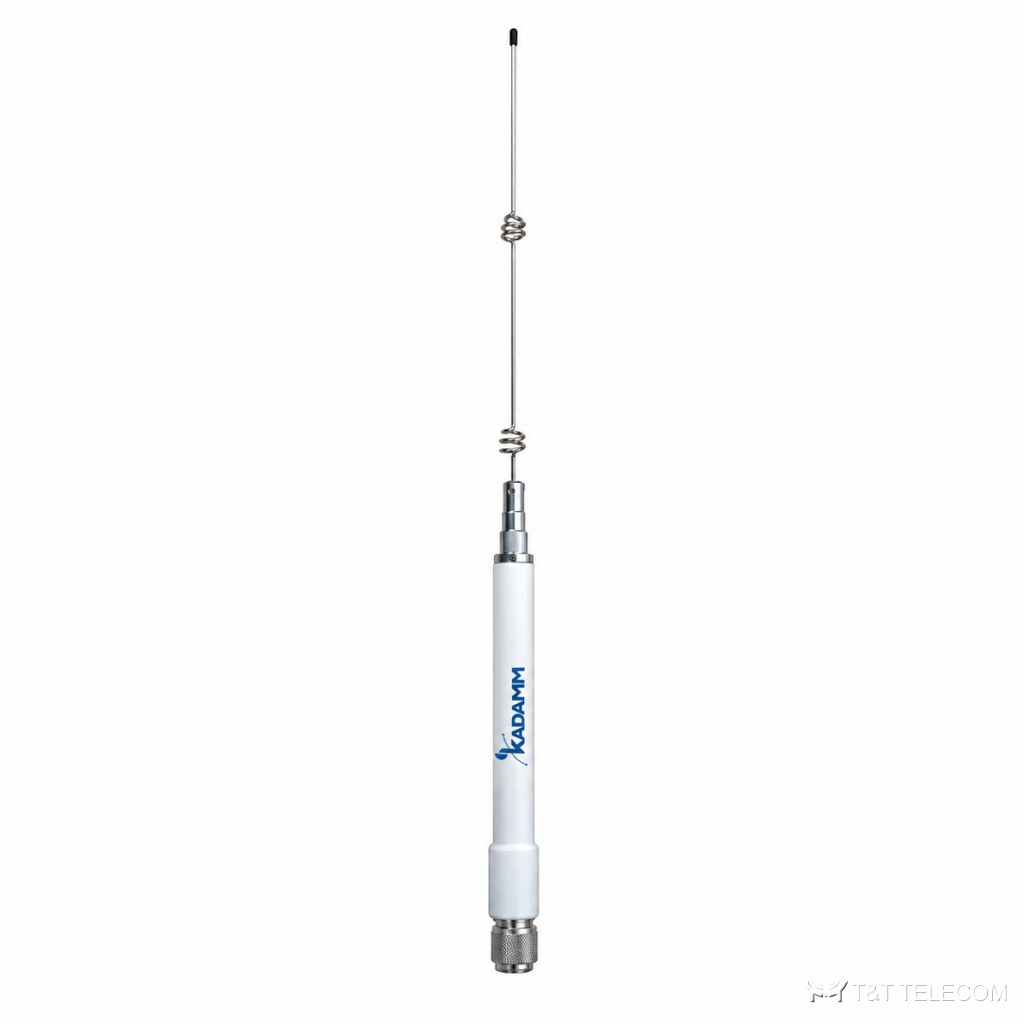

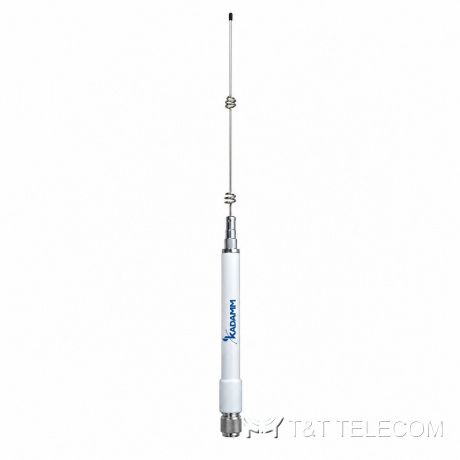

KADAMM AC-1307 — всенаправленная коллинеарная антенна 1,4 ГГц (1350–1450 МГц), 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1307: коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-1307 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Ключевые параметры AC-1307: полоса 1350–1450 МГц; усиление 7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Стационарные пункты связи и терминалы — AC-1307.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1350–1450 МГц |
| Коэффициент усиления, дБи | 7 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø23 × (510 ± 5) мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | 45 м/с |
| Рабочая температура | −40…+65 °C |
| Крепление | на магнитном основании |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1307 — 1350–1450 МГц.
- Коэффициент усиления AC-1307 — 7 дБи; больше усиление — уже луч.
- Ширина луча AC-1307: в горизонтальной плоскости 360°, в вертикальной 25°.
- Разъёмы AC-1307 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1307: на магнитном основании.
- Габариты и масса AC-1307: Ø23 × (510 ± 5) мм, 0,15 кг.
Поставка и документы
KADAMM AC-1307 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-1307?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1307.
Какие частоты поддерживает AC-1307?
Рабочая полоса AC-1307 — 1350–1450 МГц.
Какой разъём у AC-1307?
1×N. Другие исполнения — уточняйте при заказе.
