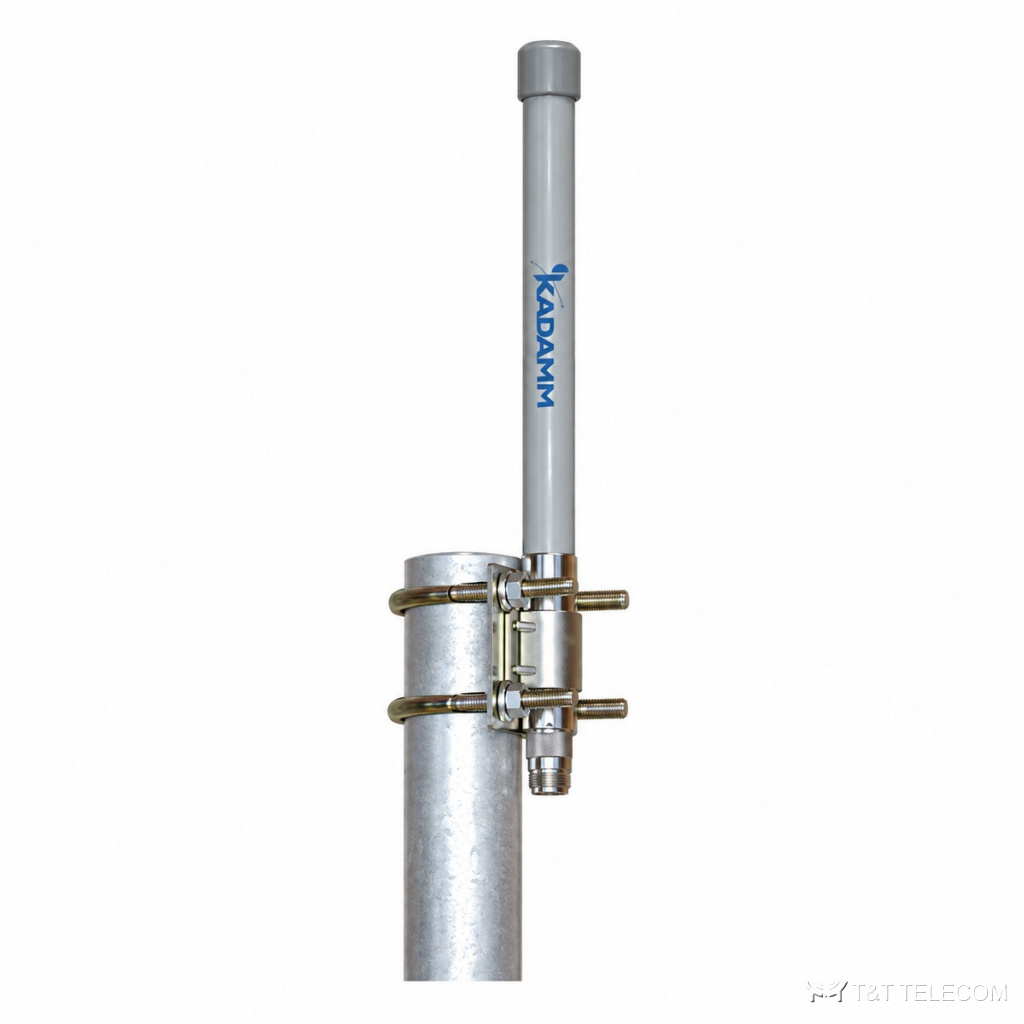

Модель KADAMM AC-2505 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-2505 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AC-2505: полоса 2500–2700 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Диапазоны AC-2505: LTE-2600.
- Стационарные пункты связи и терминалы — AC-2505.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2500–2700 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø21 × 250 мм |
| Масса антенны | 0,15 кг |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-2505: 2500–2700 МГц.
- Коэффициент усиления AC-2505 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-2505: в горизонтальной плоскости 360°, в вертикальной 30°.
- Под разъёмы AC-2505 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-2505: Ø21 × 250 мм, 0,15 кг.
Поставка и документы
KADAMM AC-2505 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AC-2505?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-2505?
5 дБи. Ширина луча — 360°.
Что нужно для подбора AC-2505?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-2505.
