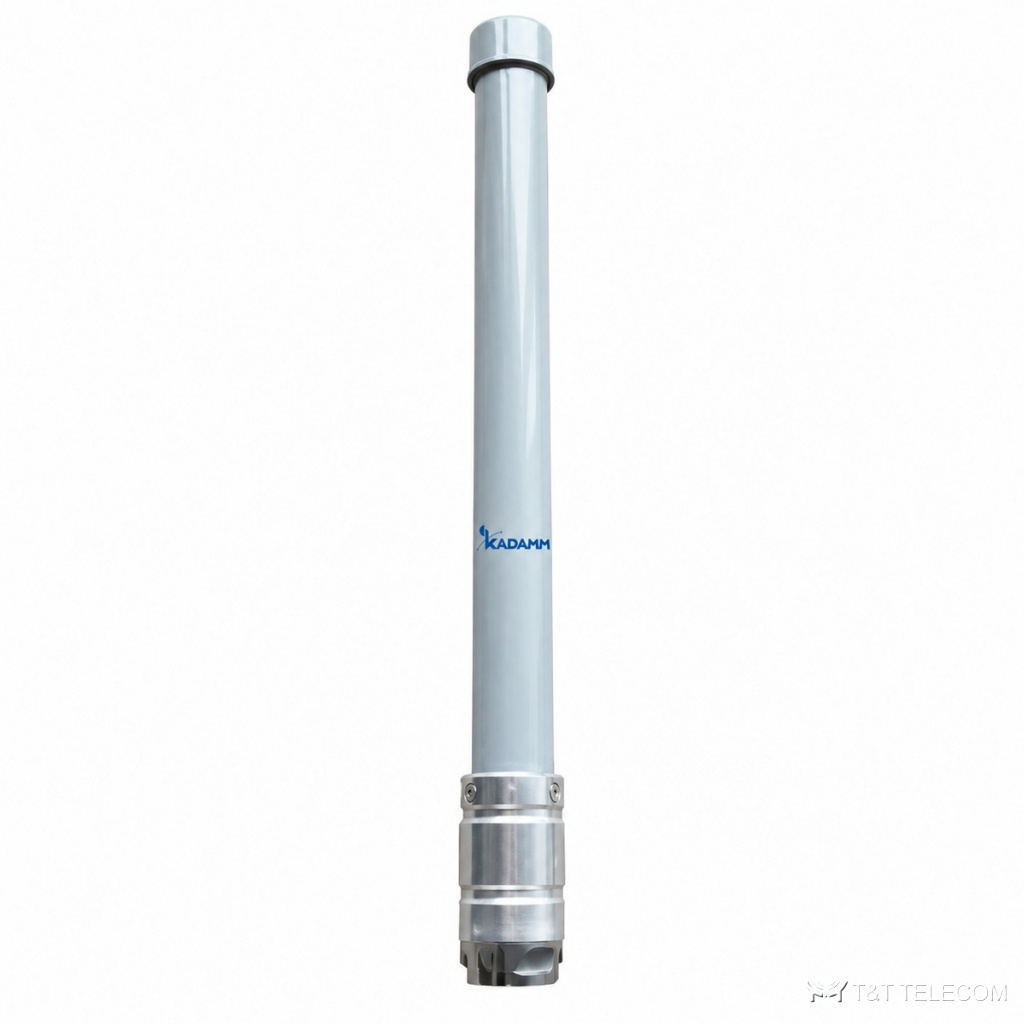

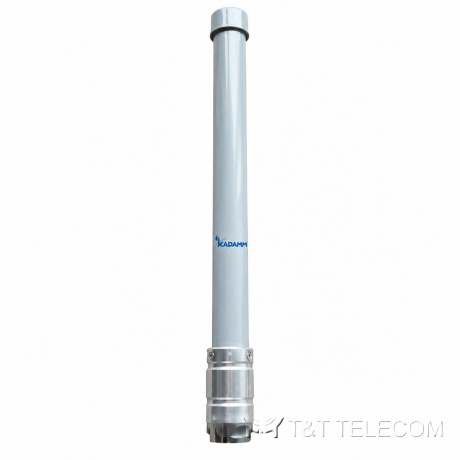

KADAMM AOU-698/6000-3 — сверхширокополосная всенаправленная антенна 698–6000 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AOU-698/6000-3 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-698/6000-3 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AOU-698/6000-3: полоса 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны AOU-698/6000-3: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие вокруг здания или площадки — AOU-698/6000-3.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–6000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–6000 МГц | ||
| Коэффициент усиления, дБи | 3 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78 ± 20° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или розетка N или 4.3-10 или по заказу (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (200 ± 20) мм |
| Размеры упаковки | упаковка по 120 шт., 490 × 270 × 175 мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AOU-698/6000-3: 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц.
- Коэффициент усиления AOU-698/6000-3 — 3 дБи; больше усиление — уже луч.
- Ширина луча AOU-698/6000-3: в горизонтальной плоскости 360°, в вертикальной 78 ± 20°.
- Разъёмы AOU-698/6000-3 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса AOU-698/6000-3: Ø24 × (200 ± 20) мм, 0,1 кг.
Поставка и документы
Поставляем KADAMM AOU-698/6000-3 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-698/6000-3?
Рабочая полоса AOU-698/6000-3 — 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AOU-698/6000-3?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-698/6000-3?
3 дБи. Ширина луча — 360°.
