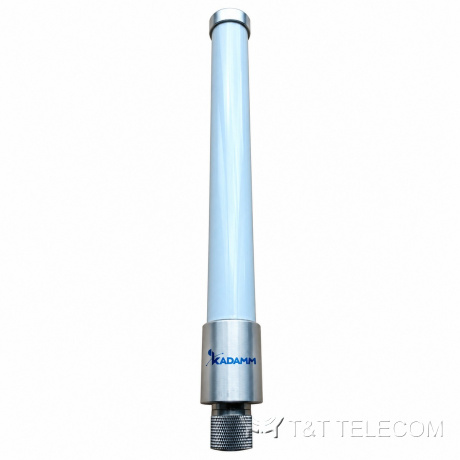

KADAMM AC-2307 — всенаправленная коллинеарная антенна 2,4 ГГц (2350–2550 МГц), 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

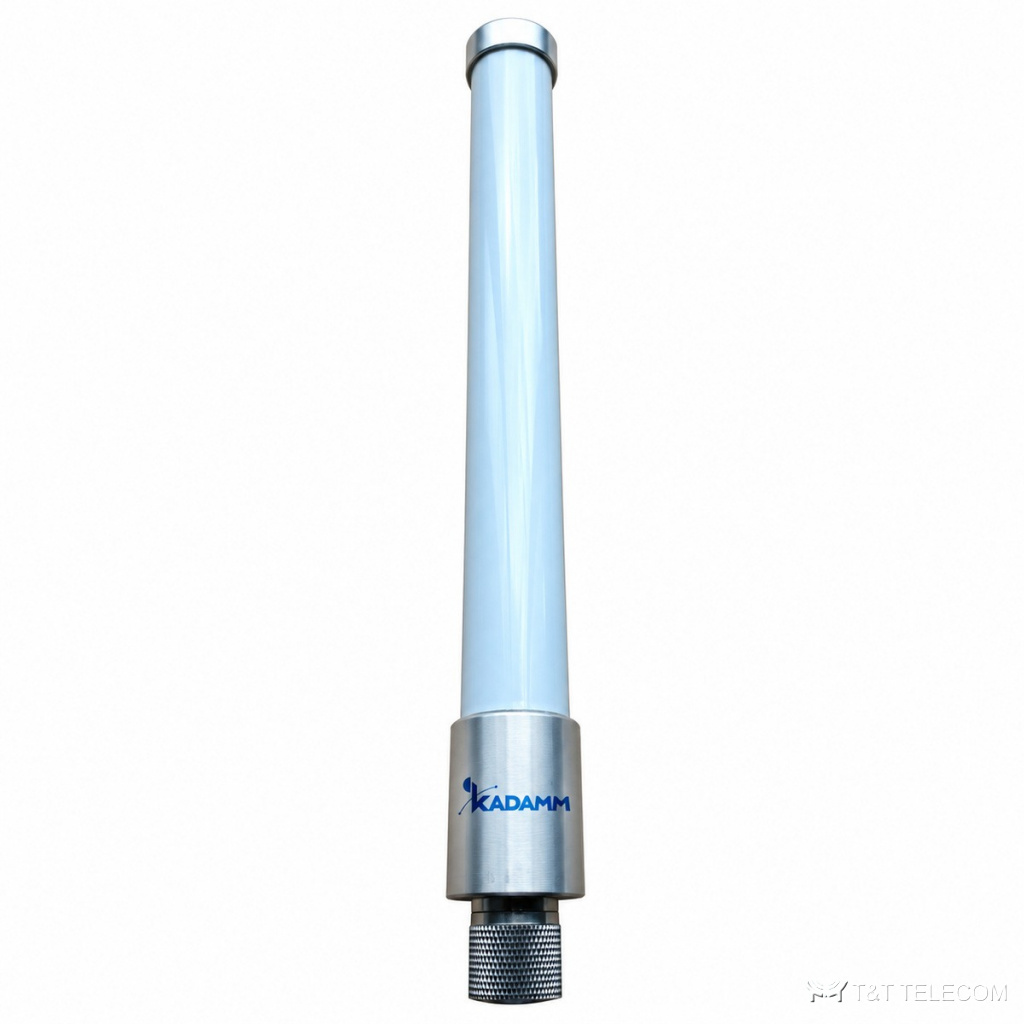

KADAMM AC-2307: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-2307 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Коротко о AC-2307: полоса 2350–2550 МГц; усиление 7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Область применения
- Полоса AC-2307 охватывает Wi-Fi 2,4 ГГц.
- Стационарные пункты связи и терминалы — AC-2307.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2350–2550 МГц |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22 ± 5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø29 × (600 ± 5) мм |
| Масса антенны | 0,281 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-2307: 2350–2550 МГц.
- Коэффициент усиления AC-2307 — 7 дБи; больше усиление — уже луч.
- Ширина луча AC-2307: в горизонтальной плоскости 360°, в вертикальной 22 ± 5°.
- Под разъёмы AC-2307 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-2307: Ø29 × (600 ± 5) мм, 0,281 кг.
Поставка и документы
KADAMM AC-2307 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AC-2307?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-2307?
7 дБи. Ширина луча — 360°.
Что нужно для подбора AC-2307?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-2307.
