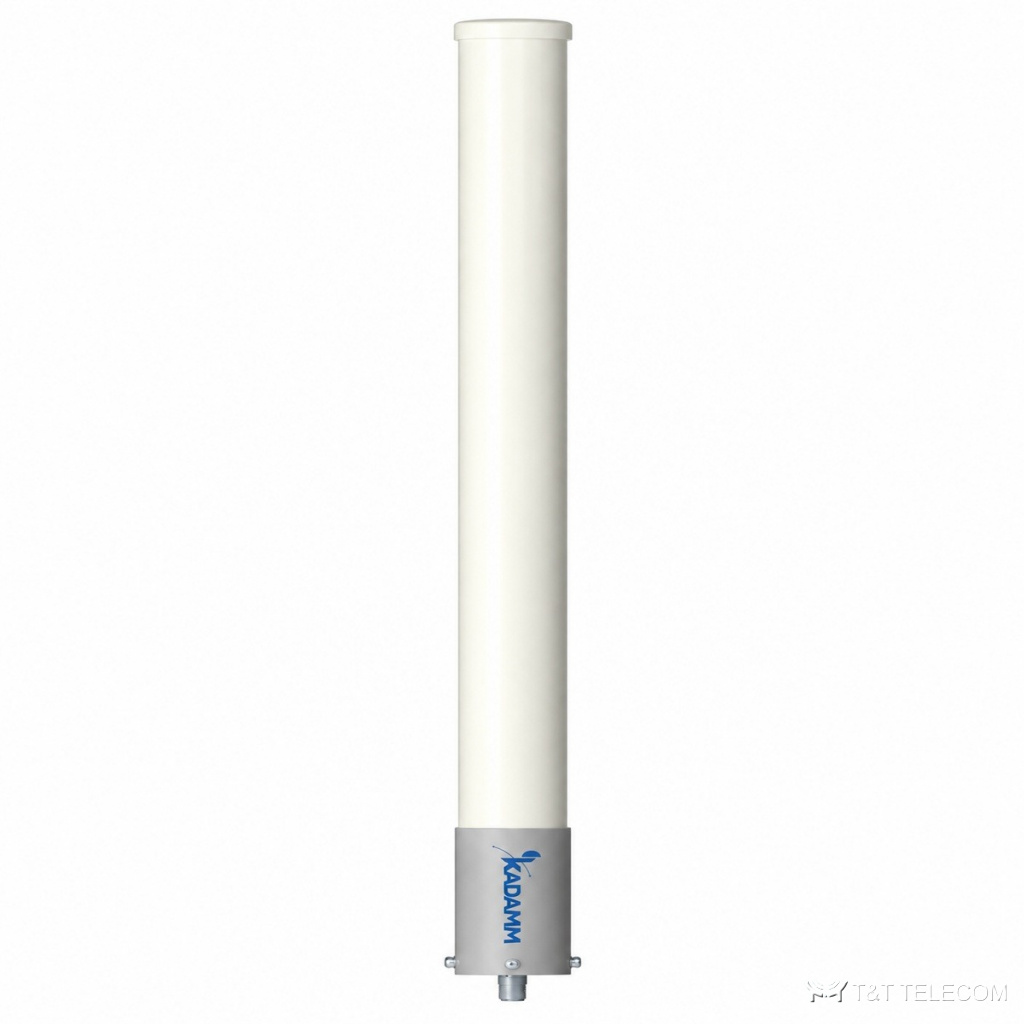

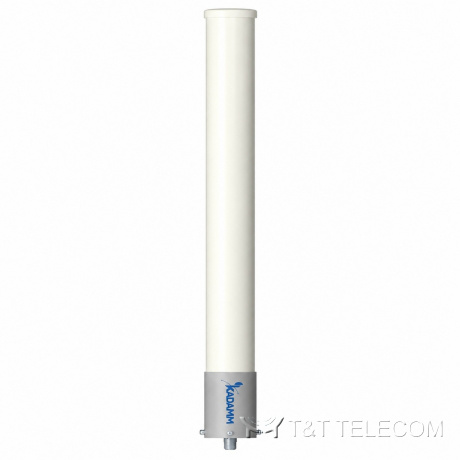

KADAMM AC-61010 — всенаправленная коллинеарная антенна 617–2700 МГц, 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-61010 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-61010 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Ключевые параметры AC-61010: полоса 617–960 МГц и 960–1710 МГц и 1710–2700 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Полоса AC-61010 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Покрытие вокруг здания или площадки — AC-61010.
Технические характеристики
| Параметр | 617–960 МГц | 960–1710 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 617–2700 МГц | ||
| Коэффициент усиления, дБи | 8,5 | 9,5 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5° | 8,5° | 5,5° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø76 × 1650 ( ± 20) мм |
| Масса антенны | 3,5 кг |
| Материал радома | Стеклопластик |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-61010 — 617–960 МГц и 960–1710 МГц и 1710–2700 МГц.
- Усиление AC-61010 — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-61010: в горизонтальной плоскости 360°, в вертикальной 13,5° / 8,5° / 5,5°.
- Разъёмы AC-61010 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-61010: Ø76 × 1650 ( ± 20) мм, 3,5 кг.
Поставка и документы
KADAMM AC-61010 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-61010?
Рабочая полоса AC-61010 — 617–960 МГц и 960–1710 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AC-61010?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-61010?
10 дБи. Ширина луча — 360°.
