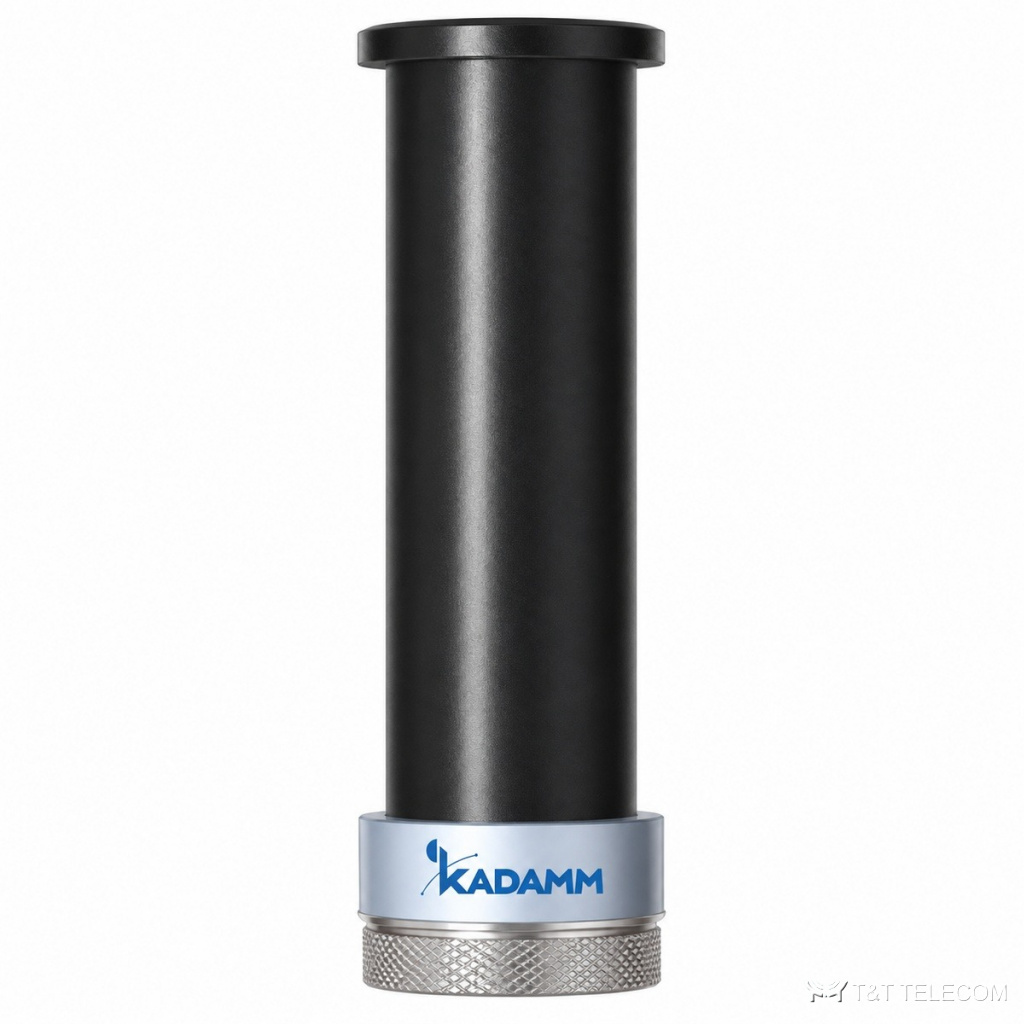

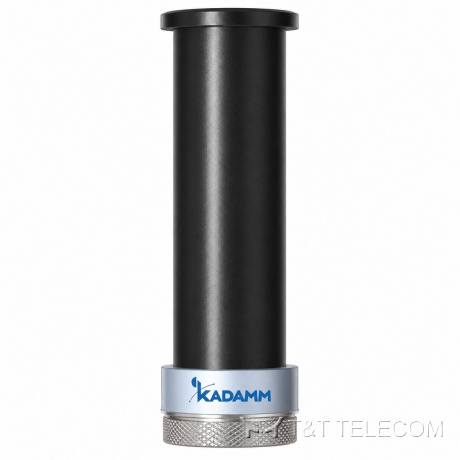

KADAMM AC-80003 — всенаправленная коллинеарная антенна 800–6000 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-80003 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-80003 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Основные данные AC-80003: полоса 800–960 МГц и 1710–2690 МГц и 2400–2500 МГц и 3300–3800 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса AC-80003 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), Wi-Fi 5 ГГц.
- Покрытие вокруг здания или площадки — AC-80003.
Технические характеристики
| Параметр | 800–960 МГц | 1710–2690 МГц | 2400–2500 МГц | 3300–3800 МГц | 4200–5000 МГц | 5150–6000 МГц |
|---|---|---|---|---|---|---|
| Диапазон частот | 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц | |||||
| Коэффициент усиления, дБи | 3 | |||||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | |||||
| Поляризация | Вертикальная | |||||
| КСВН | ≤3,5 | |||||
| Входное сопротивление | 50 Ом | |||||
| Максимальная мощность на порт | 100 Вт | |||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø16 × 300( ± 5) мм |
| Масса антенны | 0,125 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-80003 — 800–960 МГц и 1710–2690 МГц и 2400–2500 МГц и 3300–3800 МГц.
- Усиление AC-80003 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-80003: в горизонтальной плоскости 360°, в вертикальной 65°.
- Разъёмы AC-80003 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-80003: Ø16 × 300( ± 5) мм, 0,125 кг.
Поставка и документы
Поставляем KADAMM AC-80003 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-80003?
3 дБи. Ширина луча — 360°.
Что нужно для подбора AC-80003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-80003.
Какие частоты поддерживает AC-80003?
Рабочая полоса AC-80003 — 800–960 МГц и 1710–2690 МГц и 2400–2500 МГц и 3300–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
