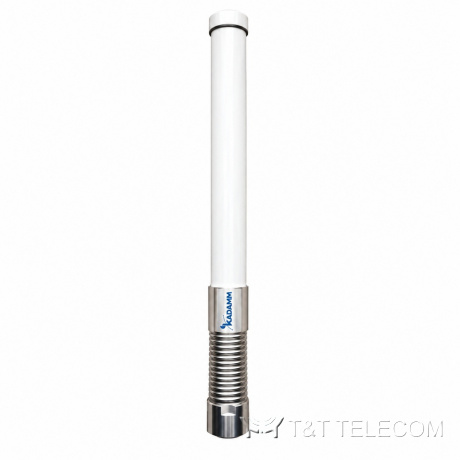

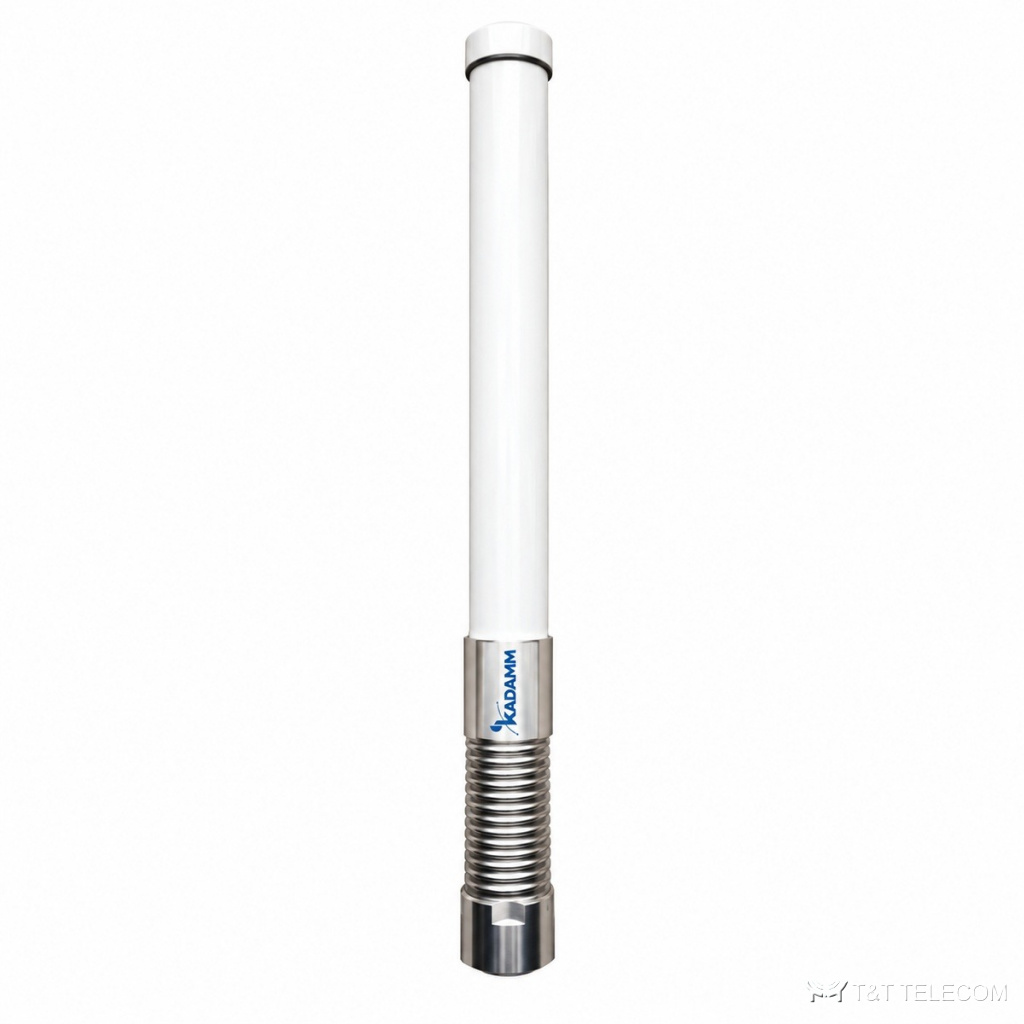

KADAMM AC-69001 — всенаправленная коллинеарная антенна 698–960 / 1710–2700 МГц, 1 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-69001: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-69001 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Основные данные AC-69001: полоса 698–960 МГц и 1710–2700 МГц; усиление 1 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Через AC-69001 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Покрытие вокруг здания или площадки — AC-69001.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 15° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,5 (698–960 МГц), ≤2 (1710–2700 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø30 × (320 ± 3) мм |
| Размеры упаковки | 385 × 38 × 38 мм |
| Масса антенны | 0,31 кг |
| Максимальная скорость ветра | 45 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-69001: 698–960 МГц и 1710–2700 МГц.
- Усиление AC-69001 — 1 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-69001: в горизонтальной плоскости 360°, в вертикальной 75 ± 15°.
- Под разъёмы AC-69001 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-69001: Ø30 × (320 ± 3) мм, 0,31 кг.
Поставка и документы
Поставляем KADAMM AC-69001 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-69001?
Рабочая полоса AC-69001 — 698–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AC-69001?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-69001?
1 дБи. Ширина луча — 360°.
