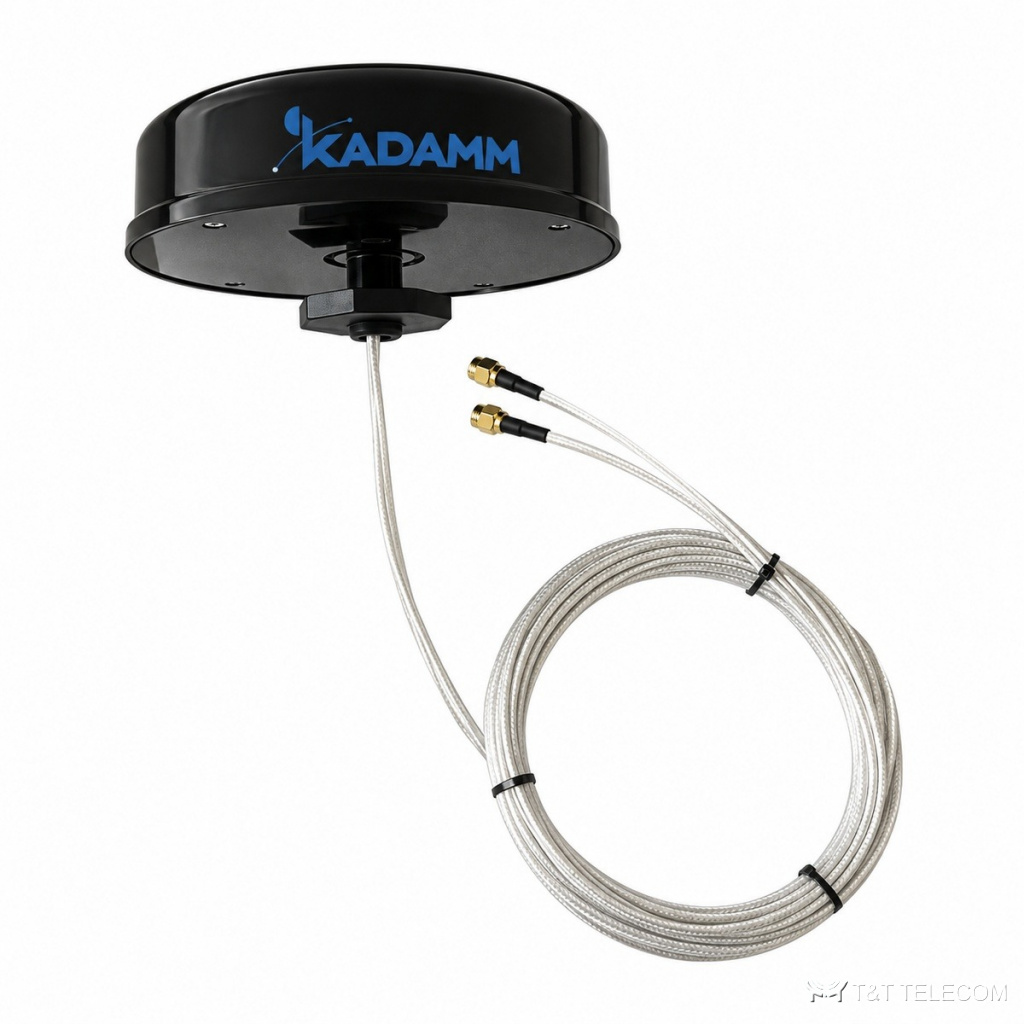

KADAMM AOU-617/7125-6-3 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-617/7125-6-3 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о AOU-617/7125-6-3: полоса 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц; усиление 6 дБи; ширина луча 360°; разъёмы 2×SMA; мощность до 20 Вт.
Где применяют
- Полоса AOU-617/7125-6-3 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие вокруг здания или площадки — AOU-617/7125-6-3.
Технические характеристики
Система 617–7125 МГц
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|---|---|---|---|---|
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
Система 2400–7125 МГц
| Параметр | 2400–2500 МГц | 4900–7125 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 4 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤2,0 (2400–2500 МГц), ≤2,0 (4900–7125, Wi–Fi МГц), ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125, LTE МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | LTE: вилка SMA, Wi-Fi: вилка RP-SMA |
| Размеры (В × Ш × Г) | Ø145 × 40 мм |
| Масса антенны | 0,255 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AOU-617/7125-6-3: 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц.
- Коэффициент усиления AOU-617/7125-6-3 — 6 дБи; больше усиление — уже луч.
- Ширина луча AOU-617/7125-6-3: в горизонтальной плоскости 360°.
- Разъёмы AOU-617/7125-6-3 — 2×SMA; кабельные сборки готовят под них заранее.
- Габариты и масса AOU-617/7125-6-3: Ø145 × 40 мм, 0,255 кг.
Поставка и документы
Подберём KADAMM AOU-617/7125-6-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-617/7125-6-3?
Рабочая полоса AOU-617/7125-6-3 — 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AOU-617/7125-6-3?
2×SMA. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-617/7125-6-3?
6 дБи. Ширина луча — 360°.
