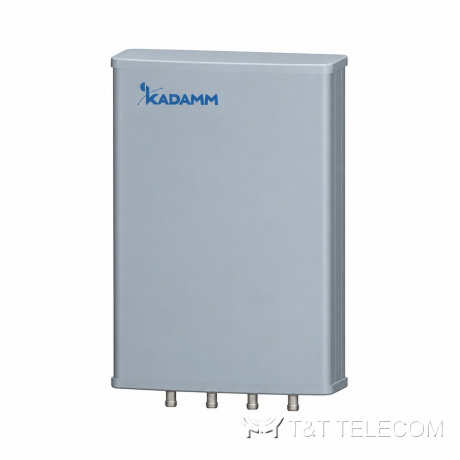

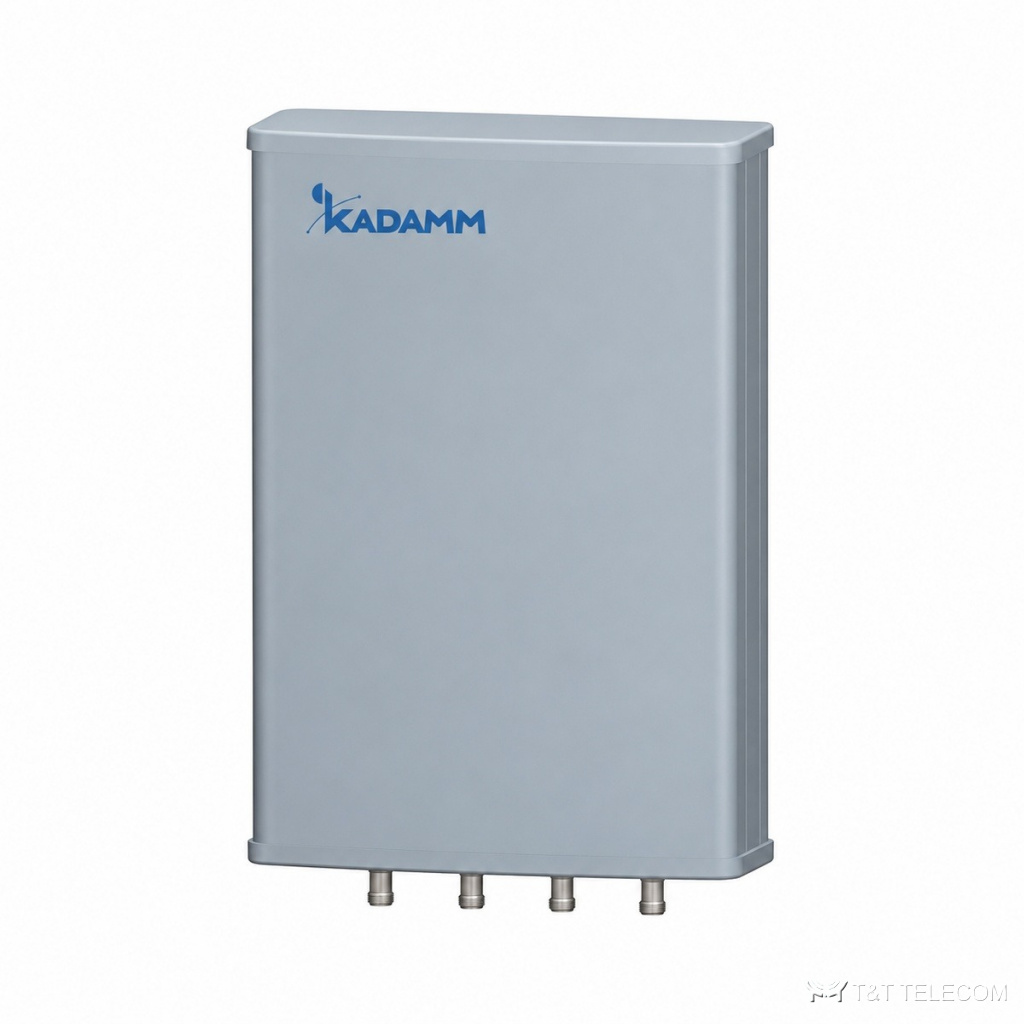

KADAMM AOU-617/6000-8 — сверхширокополосная всенаправленная антенна 617–6000 МГц, 8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AOU-617/6000-8 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-617/6000-8 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Ключевые параметры AOU-617/6000-8: полоса 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц; усиление 8 дБи; поляризация ±45°; разъёмы 4×N; мощность до 50 Вт.
Для каких задач
- Диапазоны AOU-617/6000-8: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Стационарные пункты связи и терминалы — AOU-617/6000-8.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 7 | 8 | 8 | 8 |
| Поляризация | ±45° | |||
| КСВН | ≤2,0 (617–960 МГц), ≤2,5 (1695–2700, 3300–4200 и 4800–6000 МГц) | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 520 × 300 × 146 мм |
| Размеры упаковки | 690 × 390 × 230 мм |
| Масса антенны | 5,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Крепление на трубу | Ø50–85 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AOU-617/6000-8: 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц.
- Коэффициент усиления AOU-617/6000-8 — 8 дБи; больше усиление — уже луч.
- Разъёмы AOU-617/6000-8 — 4×N; кабельные сборки готовят под них заранее.
- Монтаж AOU-617/6000-8: Ø50–85 мм.
- Габариты и масса AOU-617/6000-8: 520 × 300 × 146 мм, 5,6 кг.
Поставка и документы
Поставляем KADAMM AOU-617/6000-8 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-617/6000-8?
Рабочая полоса AOU-617/6000-8 — 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AOU-617/6000-8?
4×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-617/6000-8?
8 дБи.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AOU-617/6000-8 — техническое описание 692.04 КБ
