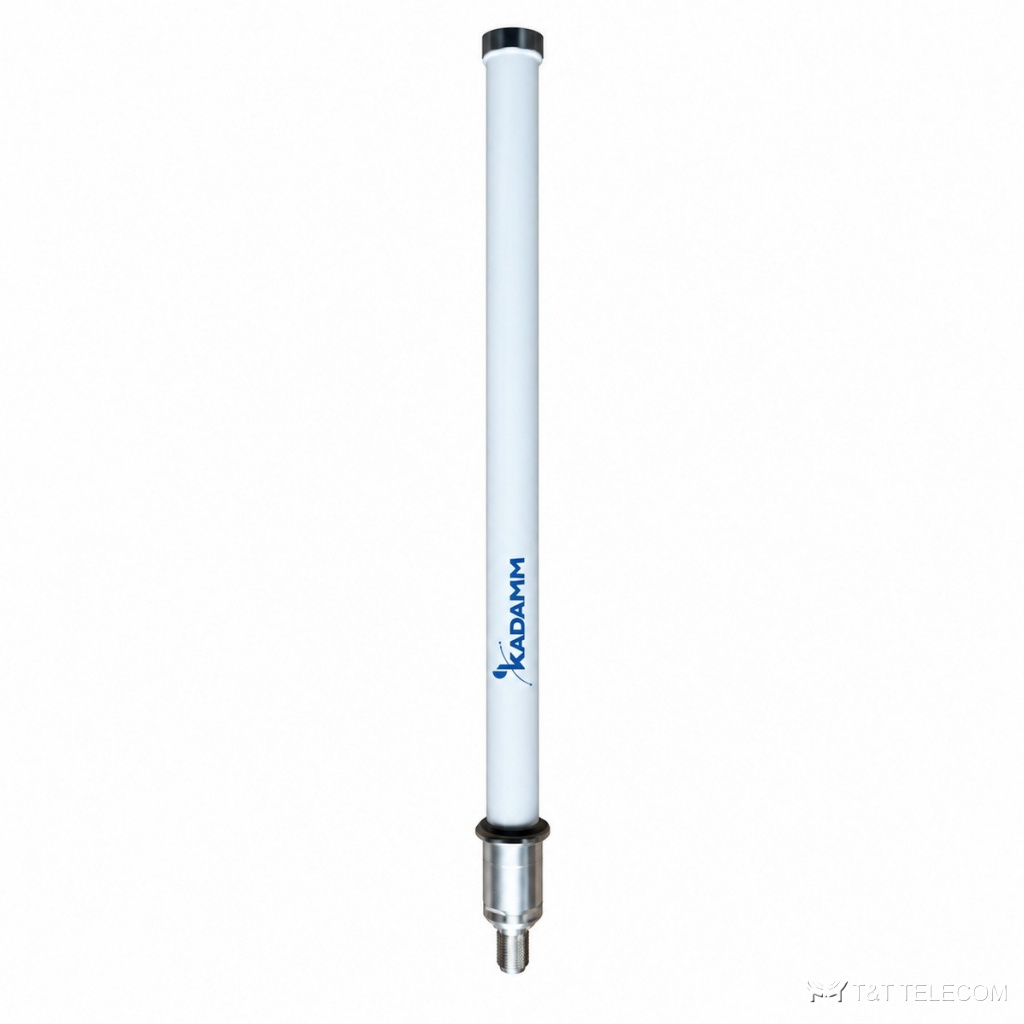

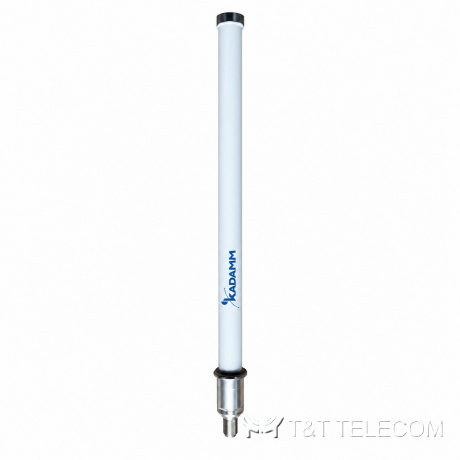

KADAMM AOU-566/5900-2 — сверхширокополосная всенаправленная антенна 566–5900 МГц, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AOU-566/5900-2 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-566/5900-2 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AOU-566/5900-2: полоса 566–678 МГц и 1420–1450 МГц и 2400–2500 МГц и 5100–5900 МГц; усиление 2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 2 Вт.
Для каких задач
- Диапазоны AOU-566/5900-2: Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Стационарные пункты связи и терминалы — AOU-566/5900-2.
Технические характеристики
| Параметр | 566–678 МГц | 1420–1450 МГц | 2400–2500 МГц | 5100–5900 МГц |
|---|---|---|---|---|
| Диапазон частот | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78 ± 8° | |||
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 при 566–678/1420–1450, ≤3 при 2400–2500/5100–5900 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 2 Вт | |||
Исполнения
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM AOU-566/5900-2 | Ø37.2×(1200±10) | 0,47 |
| KADAMM AOU-566/5900-2-2 | Ø28.8×(1200±10) | 0,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,47–0,5 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AOU-566/5900-2: 566–678 МГц и 1420–1450 МГц и 2400–2500 МГц и 5100–5900 МГц.
- Коэффициент усиления AOU-566/5900-2 — 2 дБи; больше усиление — уже луч.
- Ширина луча AOU-566/5900-2: в горизонтальной плоскости 360°, в вертикальной 78 ± 8°.
- Разъёмы AOU-566/5900-2 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AOU-566/5900-2: по исполнению (см. таблицу «Исполнения»), 0,47–0,5 кг.
Поставка и документы
Подберём KADAMM AOU-566/5900-2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AOU-566/5900-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-566/5900-2?
2 дБи. Ширина луча — 360°.
Что нужно для подбора AOU-566/5900-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-566/5900-2.
