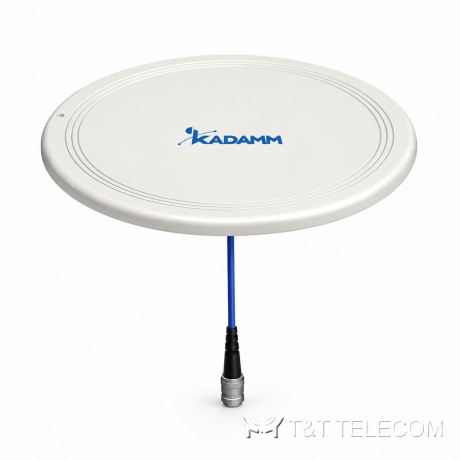

KADAMM AOU-350/6000-7 — сверхширокополосная всенаправленная антенна 350–6000 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

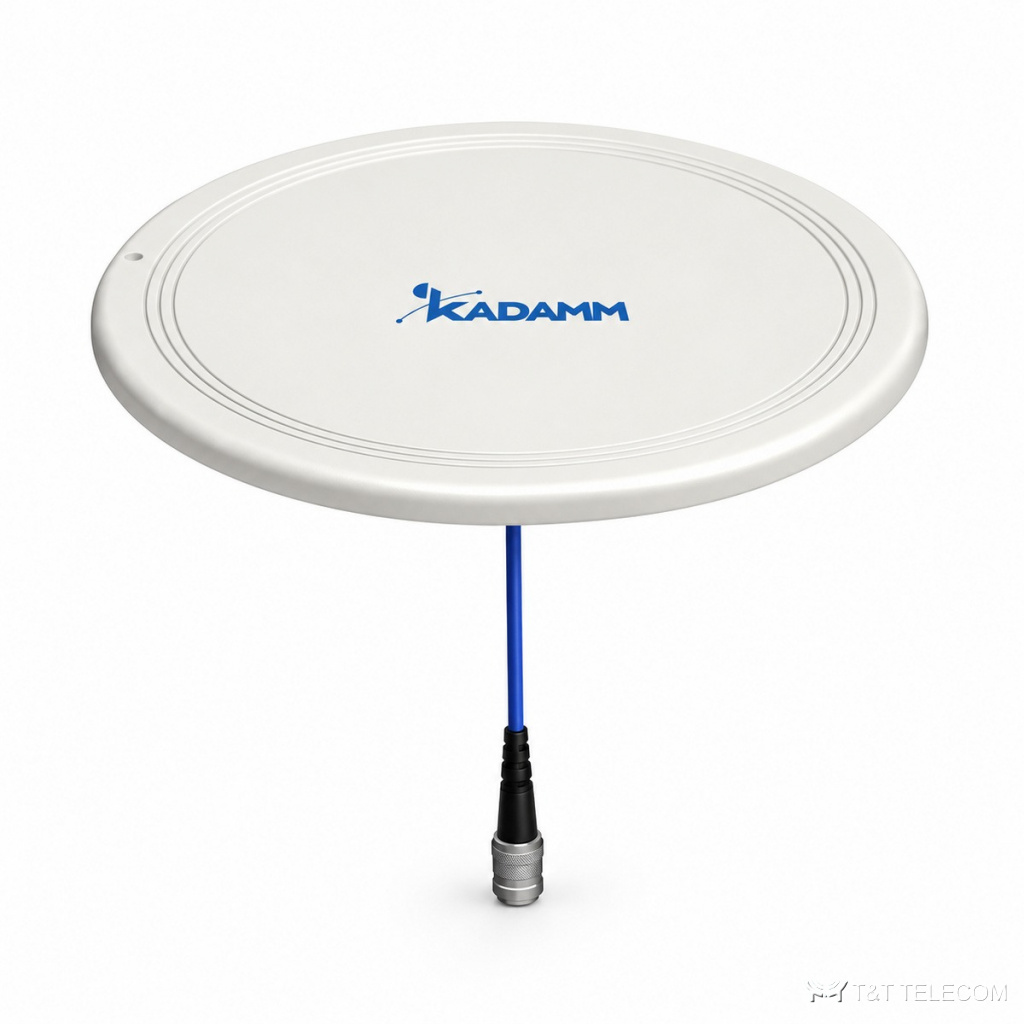

Модель KADAMM AOU-350/6000-7 — сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-350/6000-7 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о AOU-350/6000-7: полоса 350–520 МГц и 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц; усиление 7 дБи; ширина луча 360°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Полоса AOU-350/6000-7 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Стационарные пункты связи и терминалы — AOU-350/6000-7.
Технические характеристики
| Параметр | 350–520 МГц | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 6 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° | 50° | 40° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | ||||
| КСВН | ≤1,8 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Размеры упаковки | 325 × 325 × 88 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø350–960 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AOU-350/6000-7: 350–520 МГц и 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц.
- Коэффициент усиления AOU-350/6000-7 — 7 дБи; больше усиление — уже луч.
- Ширина луча AOU-350/6000-7: в горизонтальной плоскости 360°, в вертикальной 120° / 90° / 80° / 50° / 40°.
- Разъёмы AOU-350/6000-7 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж AOU-350/6000-7: Ø350–960 мм.
- Габариты и масса AOU-350/6000-7: Ø300 × 13 мм, 0,55 кг.
Поставка и документы
KADAMM AOU-350/6000-7 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-350/6000-7?
Рабочая полоса AOU-350/6000-7 — 350–520 МГц и 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у AOU-350/6000-7?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-350/6000-7?
7 дБи. Ширина луча — 360°.
