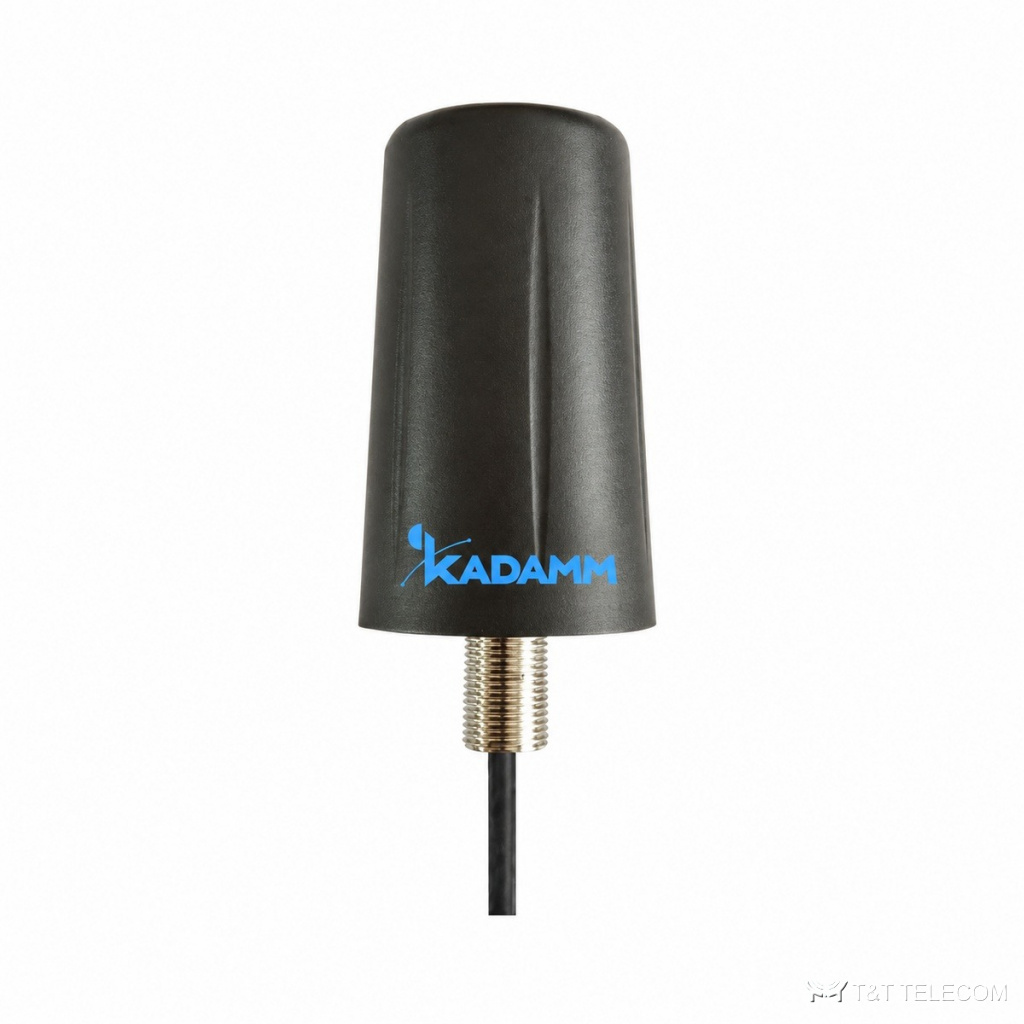

KADAMM AOU-617/7200-3 — сверхширокополосная всенаправленная антенна 617–7200 МГц, 3–7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AOU-617/7200-3 — сверхширокополосная всенаправленная антенна. AOU-617/7200-3 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Коротко о AOU-617/7200-3: полоса 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц; усиление 3–7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×SMA; мощность до 50 Вт.
Где применяют
- Полоса AOU-617/7200-3 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Стационарные пункты связи и терминалы — AOU-617/7200-3.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–7200 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–7200 МГц | ||
| Коэффициент усиления, дБи | 3 | 5 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 50° | 30° |
| Поляризация | Вертикальная | ||
| КСВН | ≤3,0 (617–960 МГц), ≤2,5 (1695–2700 и 3300–7200 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × 82 мм |
| Масса антенны | 0,15 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AOU-617/7200-3 — 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц.
- Коэффициент усиления AOU-617/7200-3 — 3–7 дБи; больше усиление — уже луч.
- Ширина луча AOU-617/7200-3: в горизонтальной плоскости 360°, в вертикальной 75° / 50° / 30°.
- Разъёмы AOU-617/7200-3 — 1×SMA; кабельные сборки готовят под них заранее.
- Монтаж AOU-617/7200-3: Ø25–50 мм.
- Габариты и масса AOU-617/7200-3: Ø48,5 × 82 мм, 0,15 кг.
Поставка и документы
Подберём KADAMM AOU-617/7200-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AOU-617/7200-3?
3–7 дБи. Ширина луча — 360°.
Как крепится AOU-617/7200-3?
Ø.25–50 мм
Что нужно для подбора AOU-617/7200-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-617/7200-3.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AOU-617/7200-3 — техническое описание 651.06 КБ
