Дипольные антенны

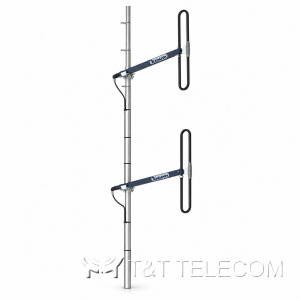

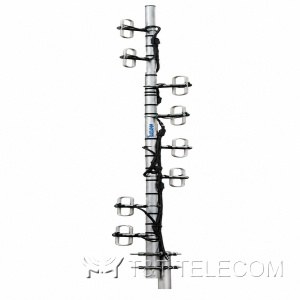

Дипольная антенна — базовая антенна в виде решётки из нескольких полуволновых (петлевых) диполей, закреплённых на опорной трубе. Дипольные антенны применяются на базовых станциях и ретрансляторах профессиональной радиосвязи VHF и UHF. Горизонтальная диаграмма направленности регулируется в полевых условиях расположением диполей вокруг опоры под конкретные требования к радиопокрытию.

Модели

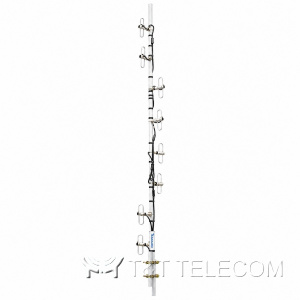

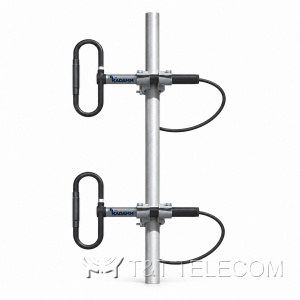

• AD2-380470-3-300 — решётка из 2 петлевых диполей, 380–470 МГц, 3–6 дБд, 300 Вт, 1560 мм, разъём N-male или 7-16 DIN (опция);

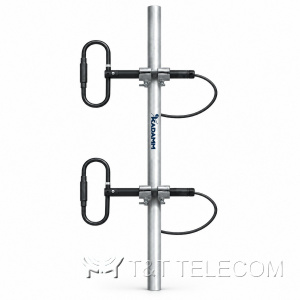

• AD2-400470-3-300 — 2 сложенных диполя, 400–470 МГц, 3–6 дБд, 300 Вт, 1560 мм, N-male или 7-16 DIN (опция);

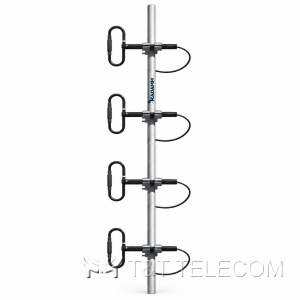

• AD4-406512-6-300 — 4 петлевых диполя, 406–512 МГц, 6–9 дБд, 300 Вт, 2610 мм, гнездо 7/16 DIN или N;

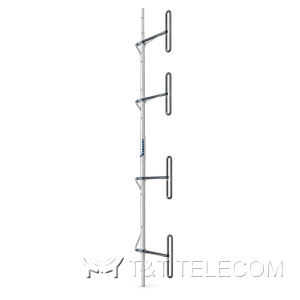

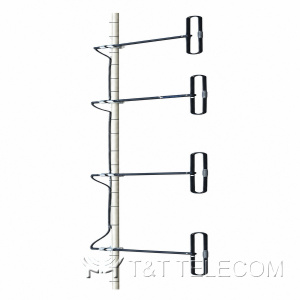

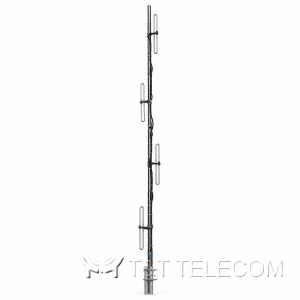

• AD4-150-8-300 — дипольная решётка 144–174 МГц, 8,15–11,2 дБи, 300 Вт;
• AD4150 — 4-элементная дипольная антенна 146–174 МГц, 8,15 дБи, 400 Вт;
• Telewave ANT450D (406–512 МГц) и ANT150D (138–174 МГц).

Конструкция

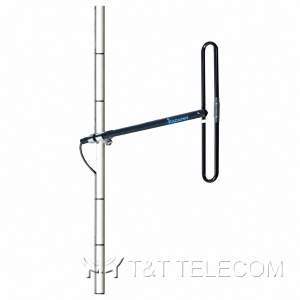

Каждый дипольный элемент комплектуется прочным зажимным набором для крепления к оцинкованной стальной опорной трубе диаметром 30–70 мм или к опоре башни. Диполи соединяются с общим разъёмом через распределительный кабель (harness).

Как выбрать

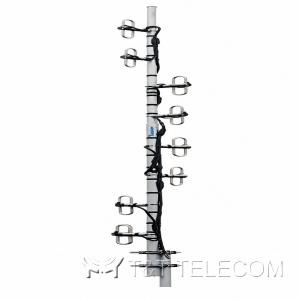

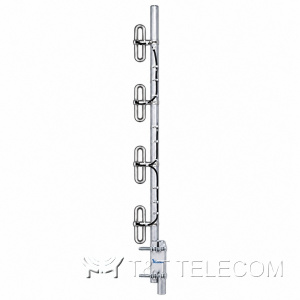

Определите диапазон (VHF или UHF), требуемое усиление — оно зависит от числа диполей, допустимую мощность и форму диаграммы: при смещении диполей на одну сторону опоры антенна становится направленной.

Подразделы

• VHF

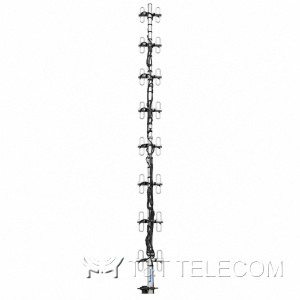

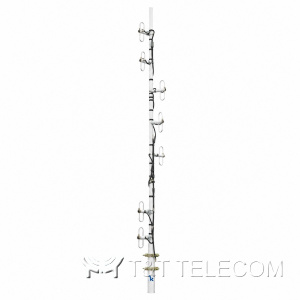

• UHF

Документация

• AD2-380470-3-300 (PDF)
• AD2-400470-3-300 (PDF)
• AD4-406512-6-300 (PDF)
• Telewave ANT450D 406-512 MHz (PDF)
• Telewave ANT150D 138-174 MHz (PDF)
