Внутренние потолочные антенны УКВ

Потолочная антенна — оконечный элемент внутренней системы радиопокрытия. Корпус крепится к подвесному или бетонному потолку, излучает вниз и в стороны и раздаёт сигнал ретранслятора по коридорам, цехам, паркингам и тоннелям, куда не проходит связь с наружной мачты. Для служб охраны, эксплуатации и пожарных расчётов это единственный способ держать связь в подвалах и на нижних уровнях здания.

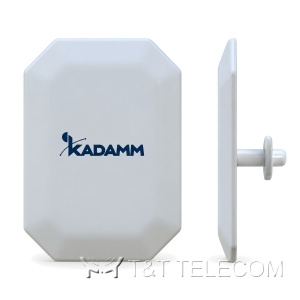

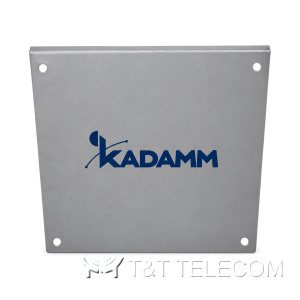

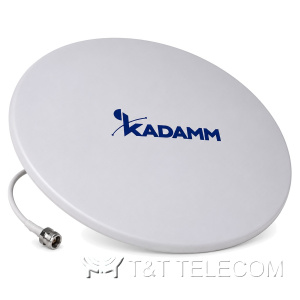

В разделе 3 модели KADAMM. I-ATO1-350/600 перекрывает 350–600 МГц с усилением 2 дБи и подходит для TETRA и UHF. AO-3852V3RF рассчитана на 380–520 МГц, 2–3,5 дБи. AO-3827V4TG — многодиапазонная: 380–470, 698–960 и 1427–2700 МГц, до 4,5 дБи, один порт; через неё в общую систему подают и профессиональную радиосвязь, и сотовые частоты.

Модели

Где ставят потолочные антенны УКВ

• Подземные паркинги, технические этажи и подвалы, куда не доходит сигнал наружной базовой станции.
• Метро, автомобильные тоннели и подземные переходы с системами радиосвязи TETRA.
• Торговые и логистические центры, больницы, промышленные корпуса с разветвлённой сетью коридоров.
• Общие внутренние системы, где по одному кабелю идут UHF-радиосвязь и сотовые полосы 698–2700 МГц.
• Административные здания с собственной диспетчерской радиосетью охраны и эксплуатации.

Как выбрать потолочную антенну

• Частоты сети: только TETRA и UHF — I-ATO1-350/600 или AO-3852V3RF; радиосвязь плюс сотовые частоты — AO-3827V4TG.
• Усиление: 2 дБи у I-ATO1-350/600 даёт равномерное покрытие под антенной, до 3,5 дБи у AO-3852V3RF — чуть больший радиус в высоких помещениях.
• Шаг установки зависит от планировки, материала стен и мощности на выходе ретранслятора; его рассчитывают при проектировании системы.
• Подключение: все три модели однопортовые, их включают через делители и ответвители в одну кабельную магистраль.
• Запас по полосе: I-ATO1-350/600 до 600 МГц оставляет возможность добавить в систему частоты, которые появятся позже.

Вопросы и ответы

Можно ли объединить радиосвязь TETRA и сотовую связь в одной потолочной антенне?
Да, AO-3827V4TG работает в 380–470, 698–960 и 1427–2700 МГц, поэтому служебную радиосвязь и сотовых операторов подают через один набор антенн.

Подходит ли потолочная антенна для улицы?
Нет, модели раздела рассчитаны на помещения. Для наружного покрытия используют вертикальные и панельные антенны.

Смотрите также

• Панельные антенны TETRA, UHF, LTE-450

Подберём потолочные антенны KADAMM под частоты внутренней системы и поставим их вместе с делителями, ответвителями и кабелем.
