Панельные антенны TETRA, UHF, LTE-450

Подбор по параметрам
Название



Панельная антенна UHF направляет излучение в сектор перед собой: рефлектор не даёт энергии уходить назад и сосредотачивает её на обслуживаемой территории. Такие антенны ставят на базовые станции TETRA и DMR, ретрансляторы и узлы LTE-450, когда объект нужно покрыть с одной стороны или разбить зону на несколько секторов.

В разделе 6 моделей KADAMM на полосы 380–500 МГц. APVT-380395-12105 сделана под TETRA 380–395 МГц: 12 дБи, ширина луча 105°. APVT-0685KB на 400–490 МГц выпускается поддиапазонами по 20 МГц, 6 дБи, 85°. APVT-3850-1165 и APVT-4547-1565 — однопортовые на 11,5 и 15 дБи, APXXT-3850-1365 и APXXT-3850-1565 — двухпортовые на 13,5 и 14,5 дБи для схем с разнесённым приёмом.

Модели

МодельПолосаУсилениеРазъёмы

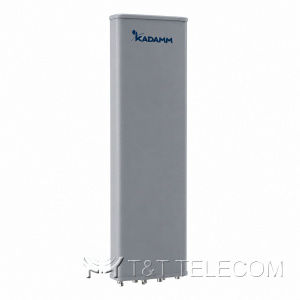

KADAMM APVT-380395-12105380–395 МГц12 дБи1×N

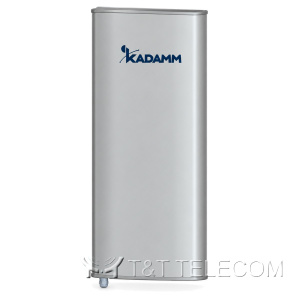

KADAMM APVT-3850-1165380–500 МГц11,5 дБи1×7-16 DIN

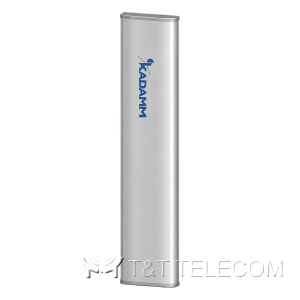

KADAMM APXXT-3850-1365380–500 МГц13,5 дБи2×7-16 DIN

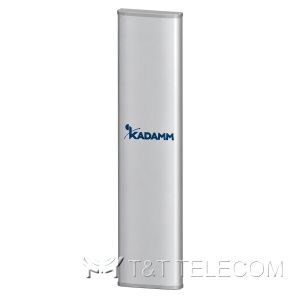

KADAMM APXXT-3850-1565380–500 МГц14,5 дБи2×7-16 DIN

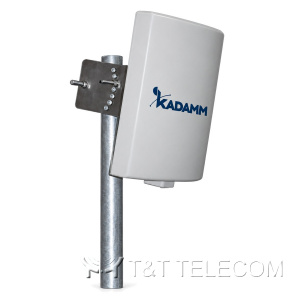

KADAMM APVT-0685KB400–490 МГц6 дБи1×N

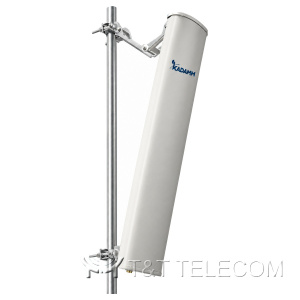

KADAMM APVT-4547-1565450–470 МГц15 дБи1×7-16 DIN

Задачи для панельных антенн УКВ

  • Секторизация базовых станций TETRA: три панели по 105° дают почти круговое покрытие с большим усилением, чем у одной всенаправленной антенны.
  • Сети LTE-450 и DMR 450–470 МГц на протяжённых объектах — APVT-4547-1565 на 15 дБи.
  • Покрытие карьера, порта или промплощадки с мачты, стоящей на краю территории.
  • Подача сигнала ретранслятора вдоль дороги, к порталу тоннеля или в сторону удалённого посёлка.

Критерии выбора панели 380–500 МГц

  • Полоса: для TETRA 380–395 МГц — APVT-380395-12105; для смешанной сети 380–500 МГц — модели с индексом 3850; для 450–470 МГц — APVT-4547-1565.
  • Ширина луча: 85° у APVT-0685KB удобна для схемы из четырёх секторов, 105° у APVT-380395-12105 — для трёх.
  • Усиление: 6 дБи — для близких зон, 11,5–15 дБи — для дальних трасс и слабых абонентских станций.
  • Число портов: один вход для простой схемы, два — у APXXT-3850-1365 и APXXT-3850-1565.
  • Поддиапазон: APVT-0685KB заказывается под конкретный участок шириной 20 МГц в пределах 400–490 МГц.

Вопросы и ответы

Какая панель нужна для LTE-450?
Сети LTE-450 работают в районе 450–470 МГц: подходит APVT-4547-1565 на 15 дБи или широкополосные APXXT-3850 на 380–500 МГц, если нужны два порта.

Сколько панелей ставить на мачту?
Для кругового покрытия — три панели по 105° или четыре по 85°; для направленной трассы хватает одной.
