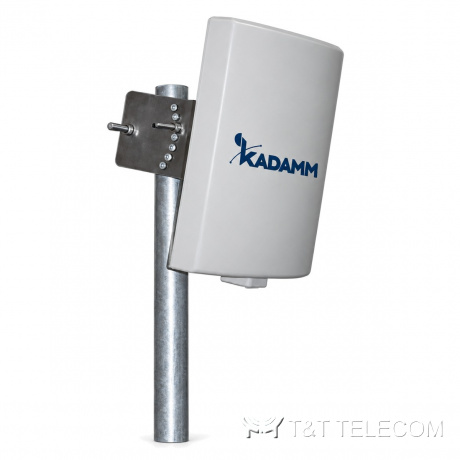

KADAMM APVT-0685KB — направленные панельные антенны 400–490 МГц, 6 дБи, 85°, поддиапазоны 20 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

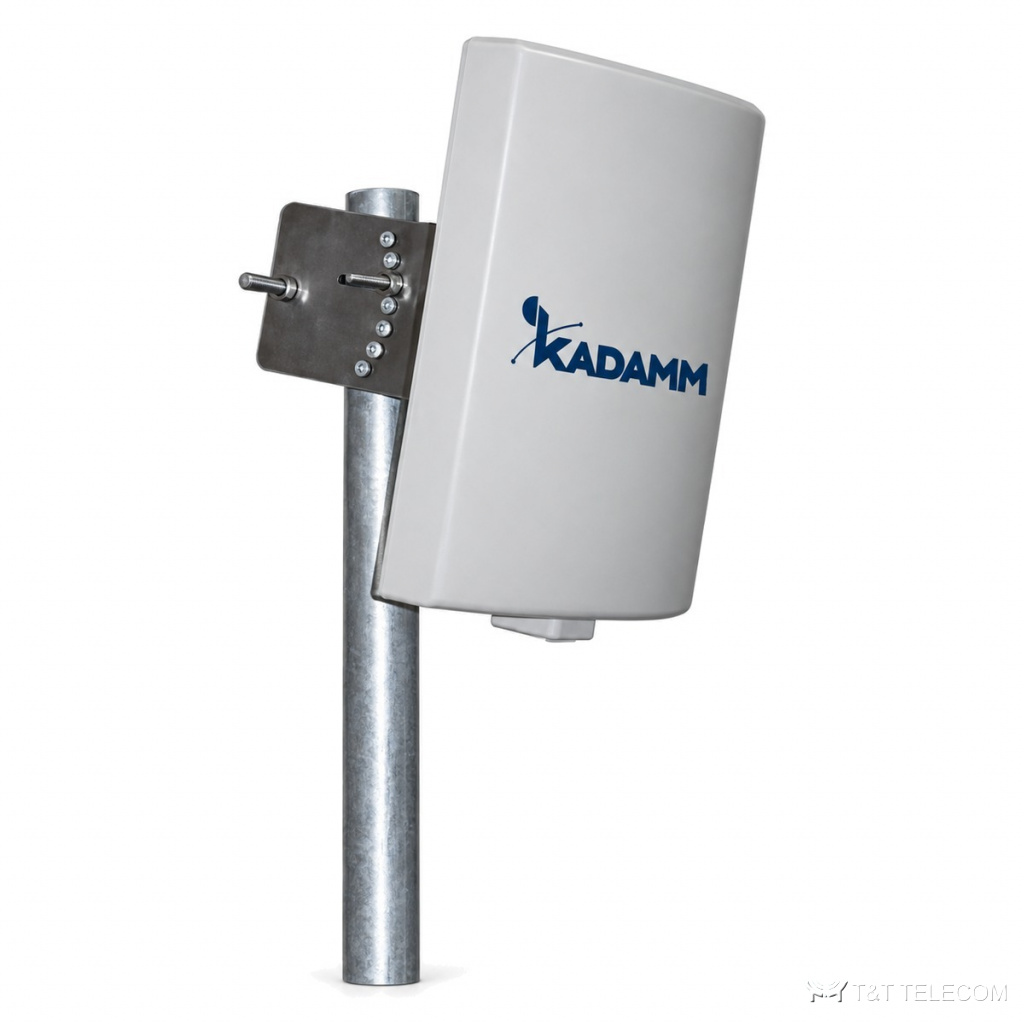

Модель KADAMM APVT-0685KB — направленная панельная антенна УКВ-диапазона. Через APVT-0685KB базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные APVT-0685KB: полоса 400–490 МГц; усиление 6 дБи; ширина луча 85°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Полоса APVT-0685KB охватывает LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — APVT-0685KB.
- Ретрансляторы и базовые станции на мачтах и крышах — APVT-0685KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц, поддиапазон шириной 20 МГц по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | менее 2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | менее −150 дБн |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Исполнения
| Артикул | Поддиапазон, МГц | Для каких сетей |
|---|---|---|
| KADAMM APVT-400420-0685KB | 400–420 | служебные сети 400 МГц |
| KADAMM APVT-410430-0685KB | 410–430 | TETRA 410–430 МГц |
| KADAMM APVT-420440-0685KB | 420–440 | служебные сети и ISM 433 МГц |
| KADAMM APVT-425445-0685KB | 425–445 | ISM 433 МГц, служебные сети |
| KADAMM APVT-440460-0685KB | 440–460 | служебные сети 450 МГц |
| KADAMM APVT-450470-0685KB | 450–470 | LTE-450 (B31), DMR, служебная связь |
| KADAMM APVT-460480-0685KB | 460–480 | DMR и служебная связь 460 МГц |
| KADAMM APVT-470490-0685KB | 470–490 | служебные сети 470 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) или по заказу |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 240 × 230 × 50 мм |
| Размеры упаковки | 340 × 280 × 90 мм |
| Масса антенны | 0,96 кг |
| Масса монтажного комплекта | 0,60 кг |
| Материал радома | Стеклопластик, серый |
| Степень защиты | IP67 |
| Рабочая температура | −40…+60 °C |
| Крепление | на трубу |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APVT-0685KB — 400–490 МГц.
- Усиление APVT-0685KB — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APVT-0685KB: в горизонтальной плоскости 85°.
- Разъёмы APVT-0685KB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж APVT-0685KB: на трубу.
- Габариты и масса APVT-0685KB: 240 × 230 × 50 мм, 0,96 кг.
Поставка и документы
Подберём KADAMM APVT-0685KB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APVT-0685KB?
Н.а трубу
Что нужно для подбора APVT-0685KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APVT-0685KB.
Какие частоты поддерживает APVT-0685KB?
Рабочая полоса APVT-0685KB — 400–490 МГц. Это LTE-450, радиосвязь 400–470 МГц.
| Модель | APVT-4547-0685 |
|---|---|
| Диапазон частот | 450 – 470 MHz |
| Усиление | 6 dBi |
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APVT-0685KB — техническое описание 204.04 КБ
