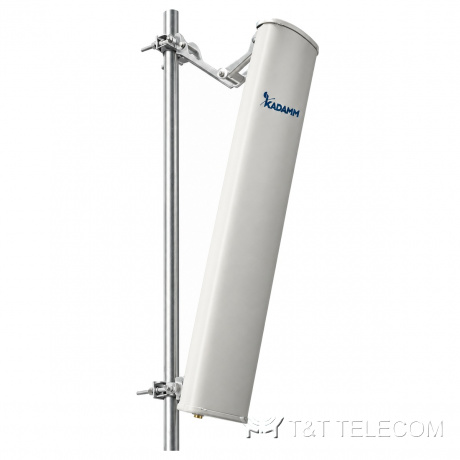

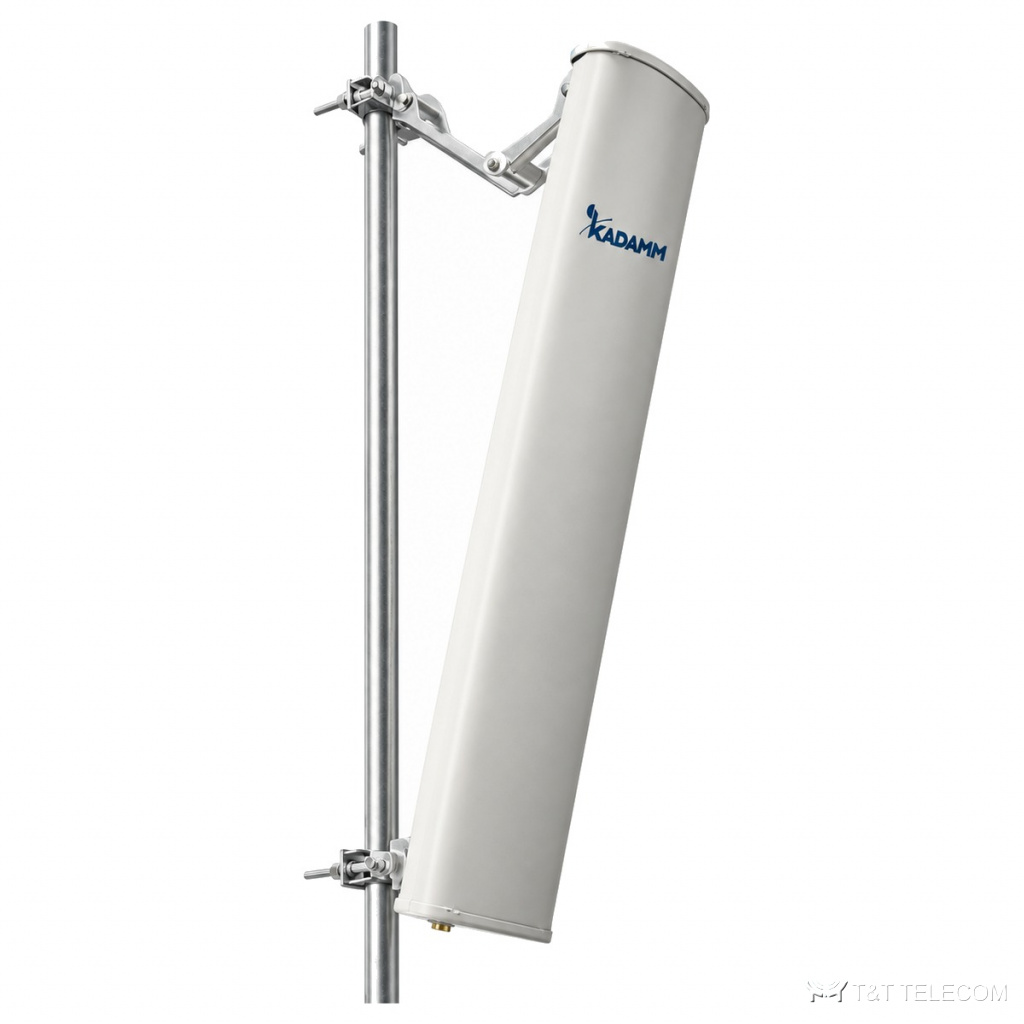

KADAMM APVT-4547-1565: направленная панельная антенна УКВ-диапазона. Через APVT-4547-1565 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры APVT-4547-1565: полоса 450–470 МГц; усиление 15 дБи; ширина луча 65°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 250 Вт.
Область применения
- Через APVT-4547-1565 работают LTE-450.
- Ведомственные и технологические радиосети — APVT-4547-1565.
- Ретрансляторы и базовые станции на мачтах и крышах — APVT-4547-1565.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° (типовое) |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° (типовое) |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | Вертикальная |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7-16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2600 × 499 × 164 мм |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø40–90 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APVT-4547-1565 — 450–470 МГц.
- Коэффициент усиления APVT-4547-1565 — 15 дБи; больше усиление — уже луч.
- Ширина луча APVT-4547-1565: в горизонтальной плоскости 65°, в вертикальной 15° (типовое).
- Разъёмы APVT-4547-1565 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APVT-4547-1565: Ø40–90 мм.
- Габариты и масса APVT-4547-1565: 2600 × 499 × 164 мм.
Поставка и документы
Подберём KADAMM APVT-4547-1565 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APVT-4547-1565?
15 дБи. Ширина луча — 65°.
Как крепится APVT-4547-1565?
Ø.40–90 мм
Что нужно для подбора APVT-4547-1565?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APVT-4547-1565.
