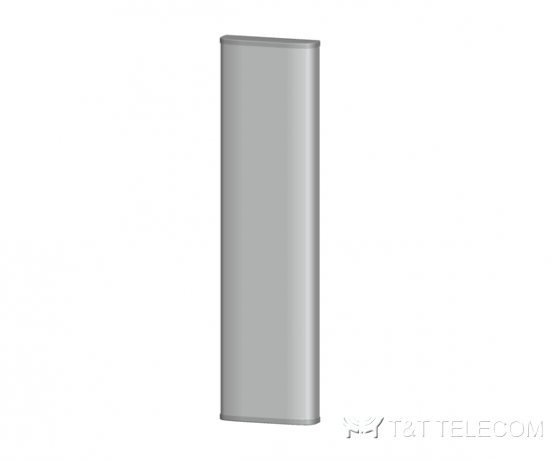

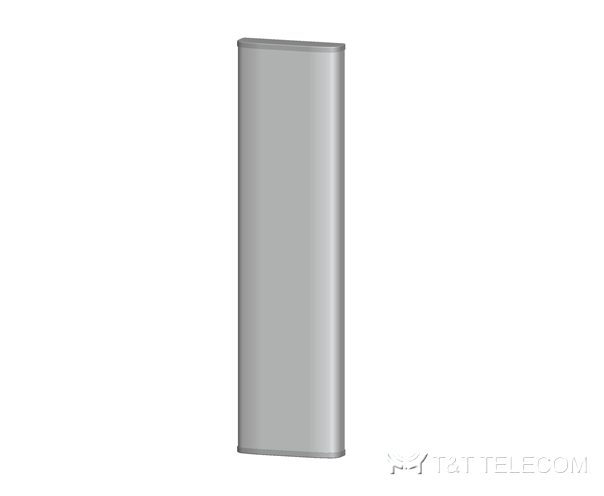

APV4501465KB VPol Panel Antenna 450-470 MHz 65° 14.5dBi
Панельные антенны TETRA, UHF, LTE-450
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APV4501465KB — направленная панельная антенна UHF диапазона 450–470 МГц с вертикальной поляризацией. Усиление 14,5 дБи, ширина луча 65° в горизонтальной и 16° в вертикальной плоскости, допустимая мощность 300 Вт. Механический наклон регулируется в пределах 0–10°, монтажный комплект KD900D входит в поставку.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 450 – 470 МГц |
| Настроенная полоса пропускания | Весь диапазон |
| Поляризация | Вертикальная |
| Коэффициент усиления | 14.5 дБи |
| Ширина диаграммы направленности в горизонтальной плоскости | 65° |
| Ширина диаграммы направленности в вертикальной плоскости | 16° |
| Коэффициент подавления первого верхнего бокового лепестка | 15 дБи |
| Коэффициент подавления обратного излучения (F/B) | 23 дБ |
| Импеданс | 50 Ом |
| КСВН | < 1.5 |
| Электрический наклон | Отсутствует |
| Макс. мощность на входе | 300 Вт |
| Молниезащита | Антенна полностью заземлена по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 7-16 female или N Female (см. варианты заказа) |
| Положение разъема | Нижний |
| Механический наклон | 0-10° (регулируемый) |
| Допустимая скорость ветра | 220 км/ч |
| Рабочая температура | от -40 °C до +60 °C |
| Монтаж | На трубе мачты диаметром от Ø50 до Ø115 мм |
| Материал обтекателя | НПВХ |
| Цвет обтекателя | Серый |
| Размер антенны | 2080 x 450 x 145 мм |
| Габариты упаковки | 2350 x 560 x 240 мм |
| Вес антенны | 21 кг |
| Вес кронштейна | 4.5 кг |
| Монтажный комплект | KD900D (входит в комплект поставки) |
Варианты заказа
| Параметр | Значение |
|---|---|
| APV4501465KB-7F | Антенна с разъемом 7-16 Female |
| APV4501465KB-NF | Антенна с разъемом N-Female |
- Техническое описание APV4501465KB 491.05 КБ
