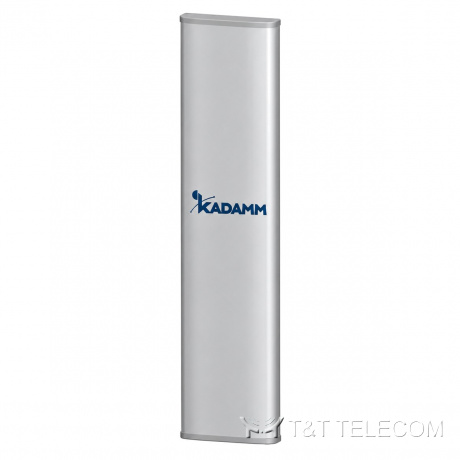

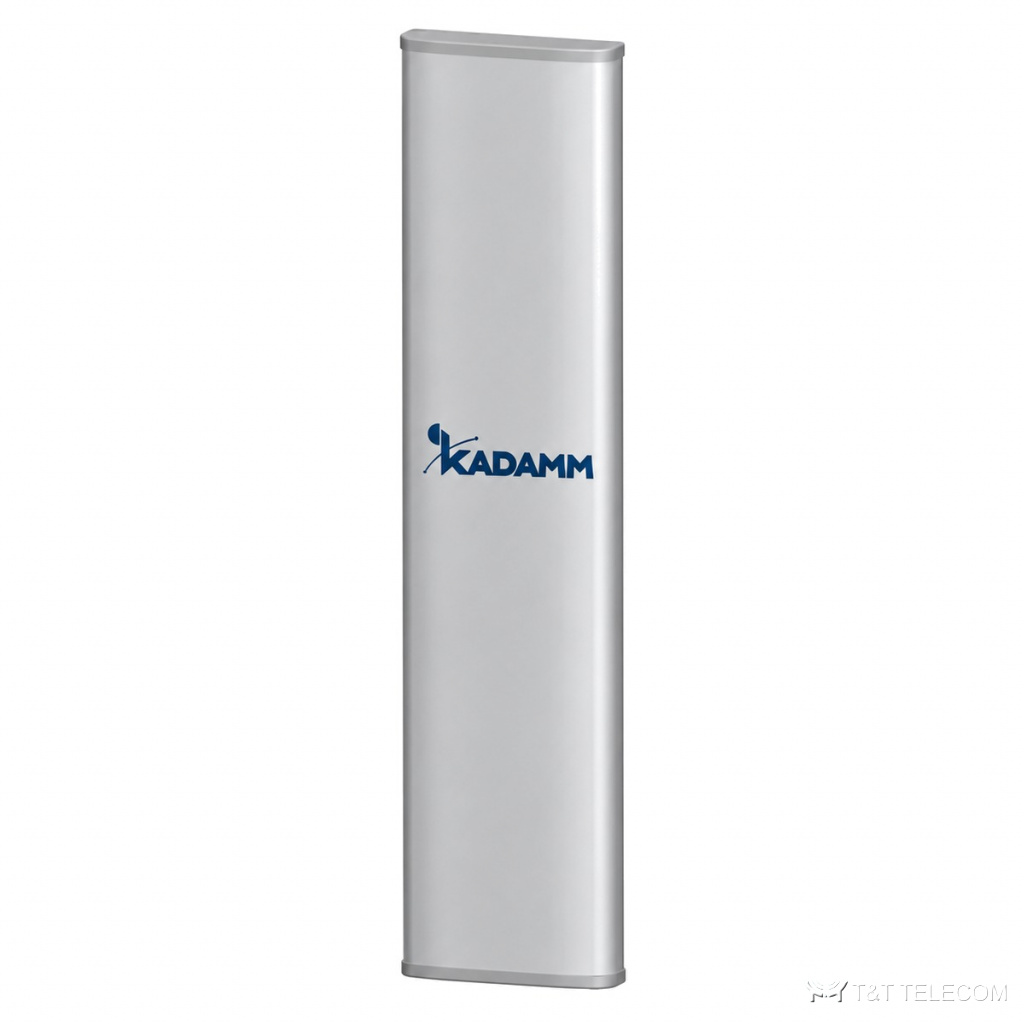

KADAMM APXXT-3850-1565 — направленная панельная антенна VHF/UHF 380–500 МГц, 14,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXXT-3850-1565 — направленная панельная антенна УКВ-диапазона. Через APXXT-3850-1565 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры APXXT-3850-1565: полоса 380–500 МГц; усиление 14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до ≥500 Вт.
Где применяют
- Полоса APXXT-3850-1565 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — APXXT-3850-1565.
- Стационарные пульты и диспетчерские — APXXT-3850-1565.
Технические характеристики
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Диапазон частот | 380–500 МГц | |
| Коэффициент усиления, дБи | 14 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72° | 68° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19° | 17° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Подавление первого бокового лепестка, дБ | ≥15 | |
| Поляризация | ±45° | |
| Электрический наклон | 3° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | ≥500 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2050 × 450 × 145 мм |
| Размеры упаковки | 2300 × 525 × 260 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APXXT-3850-1565: 380–500 МГц.
- Усиление APXXT-3850-1565 — 14,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXXT-3850-1565: в горизонтальной плоскости 65°, в вертикальной 19° / 17°.
- Наклон луча APXXT-3850-1565: 3°.
- Под разъёмы APXXT-3850-1565 (2×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXXT-3850-1565: Ø50–115 мм.
- Габариты и масса APXXT-3850-1565: 2050 × 450 × 145 мм, 20 кг.
Поставка и документы
Подберём KADAMM APXXT-3850-1565 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APXXT-3850-1565?
14,5 дБи. Ширина луча — 65°.
Как крепится APXXT-3850-1565?
Ø.50–115 мм
Что нужно для подбора APXXT-3850-1565?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXT-3850-1565.
