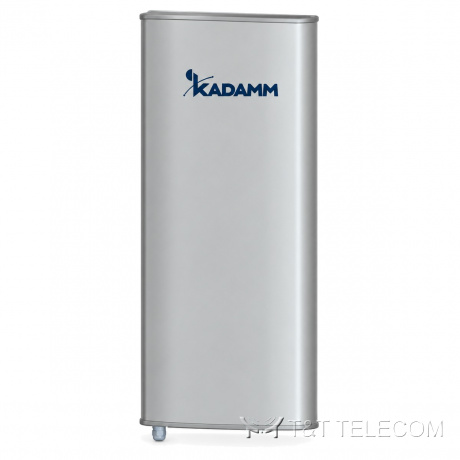

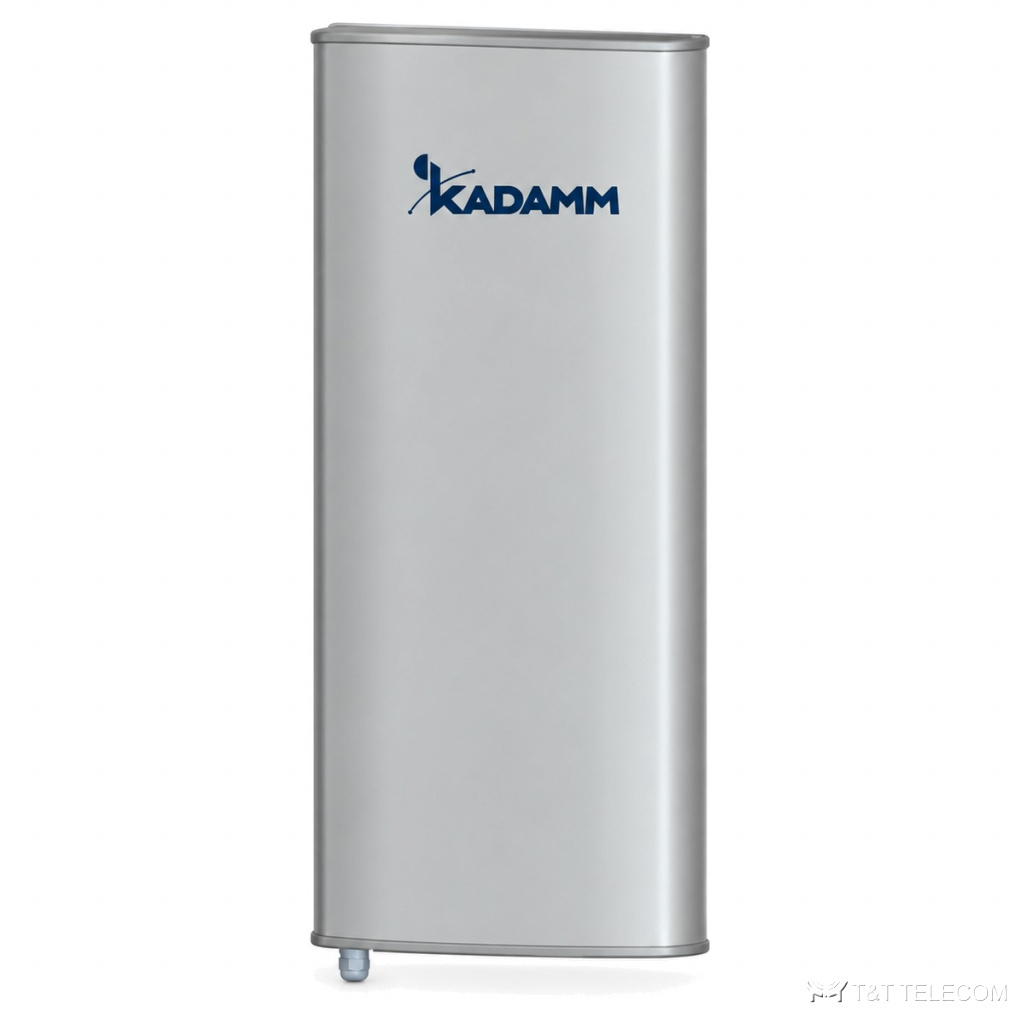

KADAMM APVT-3850-1165 — направленная панельная антенна VHF/UHF 380–500 МГц, 11,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APVT-3850-1165: направленная панельная антенна УКВ-диапазона. Через APVT-3850-1165 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные APVT-3850-1165: полоса 380–500 МГц; усиление 11,5 дБи; ширина луча 65°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 240 Вт.
Для каких задач
- Через APVT-3850-1165 работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — APVT-3850-1165.
- Ретрансляторы и базовые станции на мачтах и крышах — APVT-3850-1165.
Технические характеристики
| Параметр | 380–400 МГц | 400–450 МГц | 450–500 МГц |
|---|---|---|---|
| Диапазон частот | 380–500 МГц | ||
| Коэффициент усиления, дБи | 10 | 11,5 | 11,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 74° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 | ≥20 | ≥22 |
| Подавление первого бокового лепестка, дБ | 15 | ||
| Поляризация | Вертикальная | ||
| КСВН | менее 1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | менее −150 (2 × 43 дБм) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 240 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7-16 (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1050 × 450 × 145 мм |
| Размеры упаковки | 1300 × 530 × 260 мм |
| Масса антенны | 11 кг |
| Масса монтажного комплекта | 4 кг |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APVT-3850-1165: 380–500 МГц.
- Усиление APVT-3850-1165 — 11,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APVT-3850-1165: в горизонтальной плоскости 65°.
- Под разъёмы APVT-3850-1165 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APVT-3850-1165: Ø50–Ø115 мм.
- Габариты и масса APVT-3850-1165: 1050 × 450 × 145 мм, 11 кг.
Поставка и документы
KADAMM APVT-3850-1165 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APVT-3850-1165?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APVT-3850-1165.
Какие частоты поддерживает APVT-3850-1165?
Рабочая полоса APVT-3850-1165 — 380–500 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у APVT-3850-1165?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
| Артикул | APVT-3850-1165 |
|---|---|
| Диапазон частот | 380-400 МГц/400-450 МГц/450-500 МГц |
| Усиление | 11.5 дБи |
