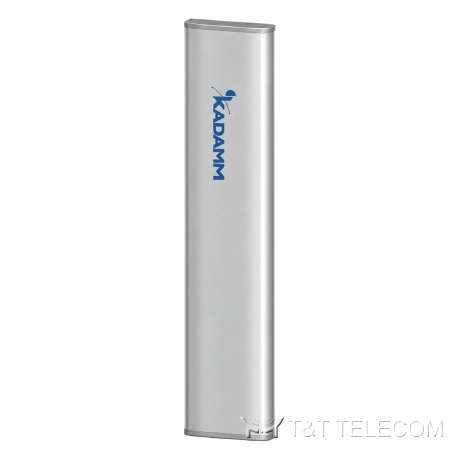

KADAMM APXXT-3850-1365 — направленная панельная антенна VHF/UHF 380–500 МГц, 13,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

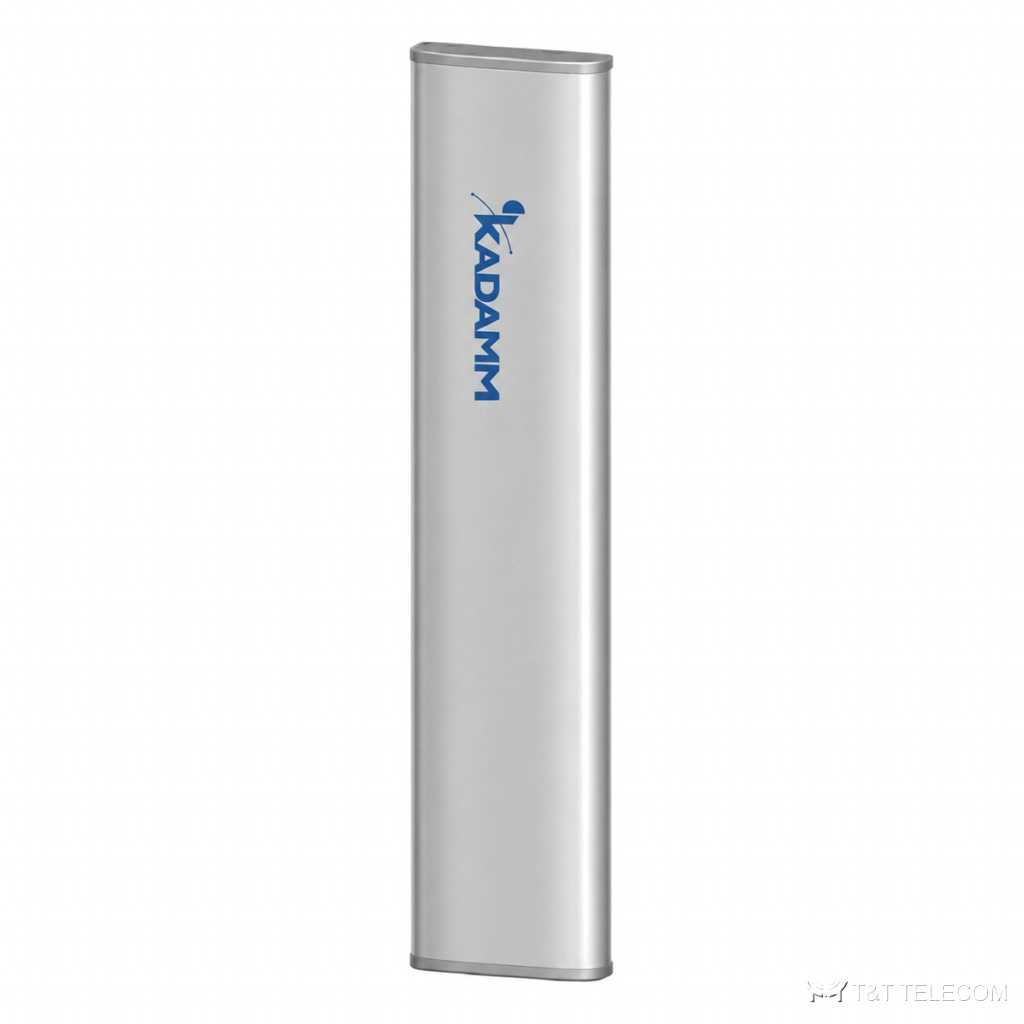

KADAMM APXXT-3850-1365: направленная панельная антенна УКВ-диапазона. Через APXXT-3850-1365 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о APXXT-3850-1365: полоса 380–500 МГц; усиление 13,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 400 Вт.
Для каких задач
- Полоса APXXT-3850-1365 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — APXXT-3850-1365.
- Ретрансляторы и базовые станции на мачтах и крышах — APXXT-3850-1365.
Технические характеристики
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Диапазон частот | 380–500 МГц | |
| Коэффициент усиления, дБи | 13 | 13,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 5° | 68 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28 ± 2° | 26 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Подавление первого бокового лепестка, дБ | 15 | |
| Поляризация | ±45° | |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥25 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1600 × 450 × 145 мм |
| Размеры упаковки | 1830 × 530 × 255 мм |
| Масса антенны | 18 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APXXT-3850-1365: 380–500 МГц.
- Усиление APXXT-3850-1365 — 13,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXXT-3850-1365: в горизонтальной плоскости 65°, в вертикальной 28 ± 2° / 26 ± 2°.
- Наклон луча APXXT-3850-1365: 0°.
- Разъёмы APXXT-3850-1365 — 2×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APXXT-3850-1365: Ø50–Ø115 мм.
- Габариты и масса APXXT-3850-1365: 1600 × 450 × 145 мм, 18 кг.
Поставка и документы
Подберём KADAMM APXXT-3850-1365 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APXXT-3850-1365?
13,5 дБи. Ширина луча — 65°.
Как крепится APXXT-3850-1365?
Ø.50–Ø115 мм
Что нужно для подбора APXXT-3850-1365?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXT-3850-1365.
