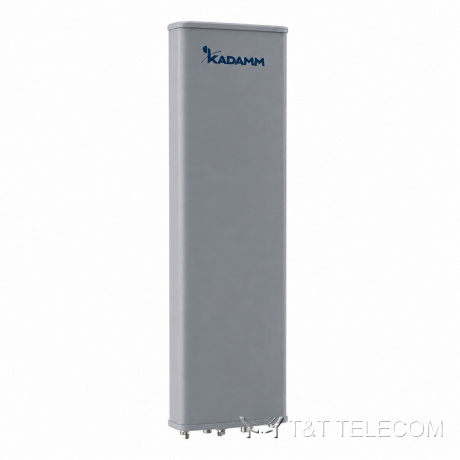

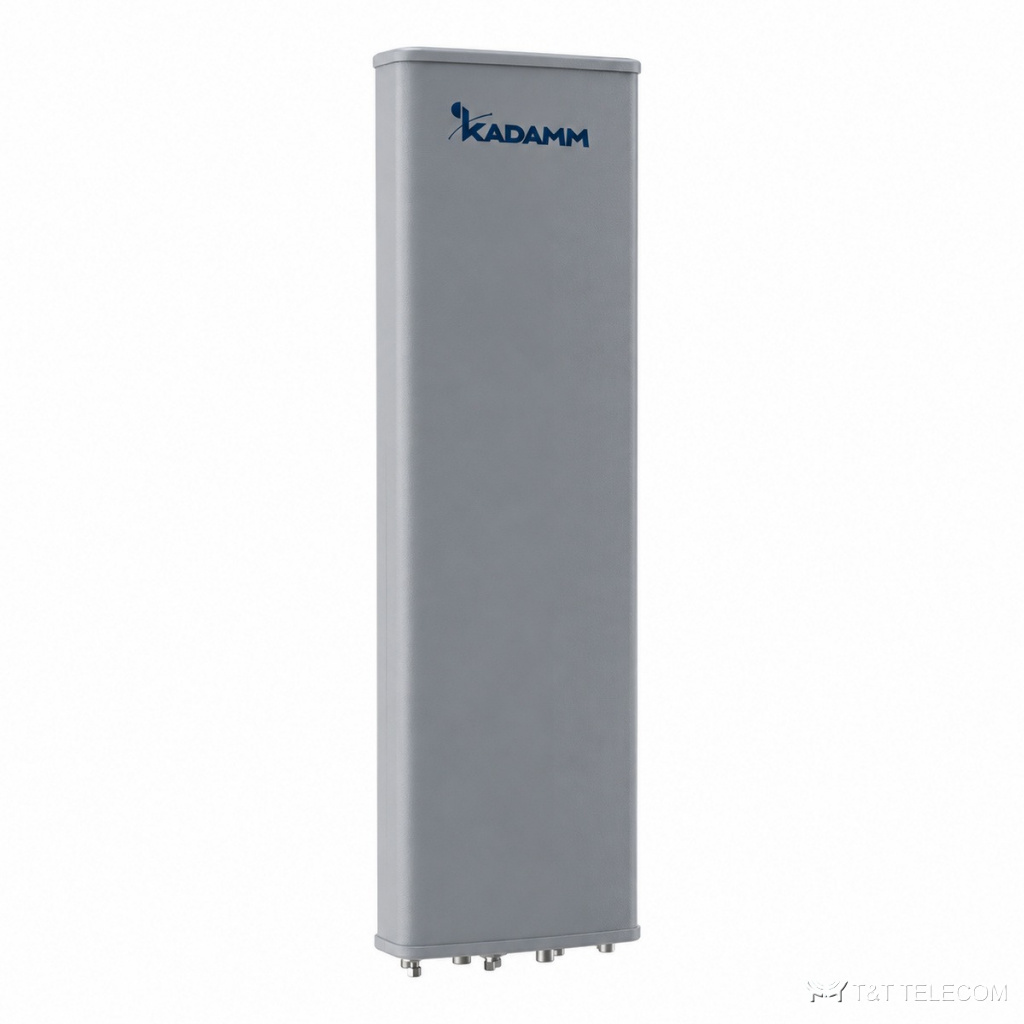

KADAMM APVT-380395-12105 — направленная панельная антенна TETRA 380–395 МГц, 12 дБи, 105°, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APVT-380395-12105: направленная панельная антенна УКВ-диапазона. APVT-380395-12105 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о APVT-380395-12105: полоса 380–395 МГц; усиление 12 дБи; ширина луча 105°; поляризация вертикальная; разъёмы 1×N; мощность до 250 Вт.
Для каких задач
- Ведомственные и технологические радиосети — APVT-380395-12105.
- Ретрансляторы и базовые станции на мачтах и крышах — APVT-380395-12105.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–395 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 105° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Электрический наклон | 0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1920 × 300 × 200 мм |
| Масса антенны | 10 кг |
| Масса уголкового рефлектора | 3 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø40–Ø90 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APVT-380395-12105 — 380–395 МГц.
- Коэффициент усиления APVT-380395-12105 — 12 дБи; больше усиление — уже луч.
- Ширина луча APVT-380395-12105: в горизонтальной плоскости 105°, в вертикальной 18°.
- Наклон луча APVT-380395-12105: 0°.
- Под разъёмы APVT-380395-12105 (1×N) подбирают джамперы и переходы.
- Монтаж APVT-380395-12105: Ø40–Ø90 мм.
- Габариты и масса APVT-380395-12105: 1920 × 300 × 200 мм, 10 кг.
Поставка и документы
Подберём KADAMM APVT-380395-12105 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APVT-380395-12105?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APVT-380395-12105.
Какие частоты поддерживает APVT-380395-12105?
Рабочая полоса APVT-380395-12105 — 380–395 МГц.
Какой разъём у APVT-380395-12105?
1×N. Другие исполнения — уточняйте при заказе.
