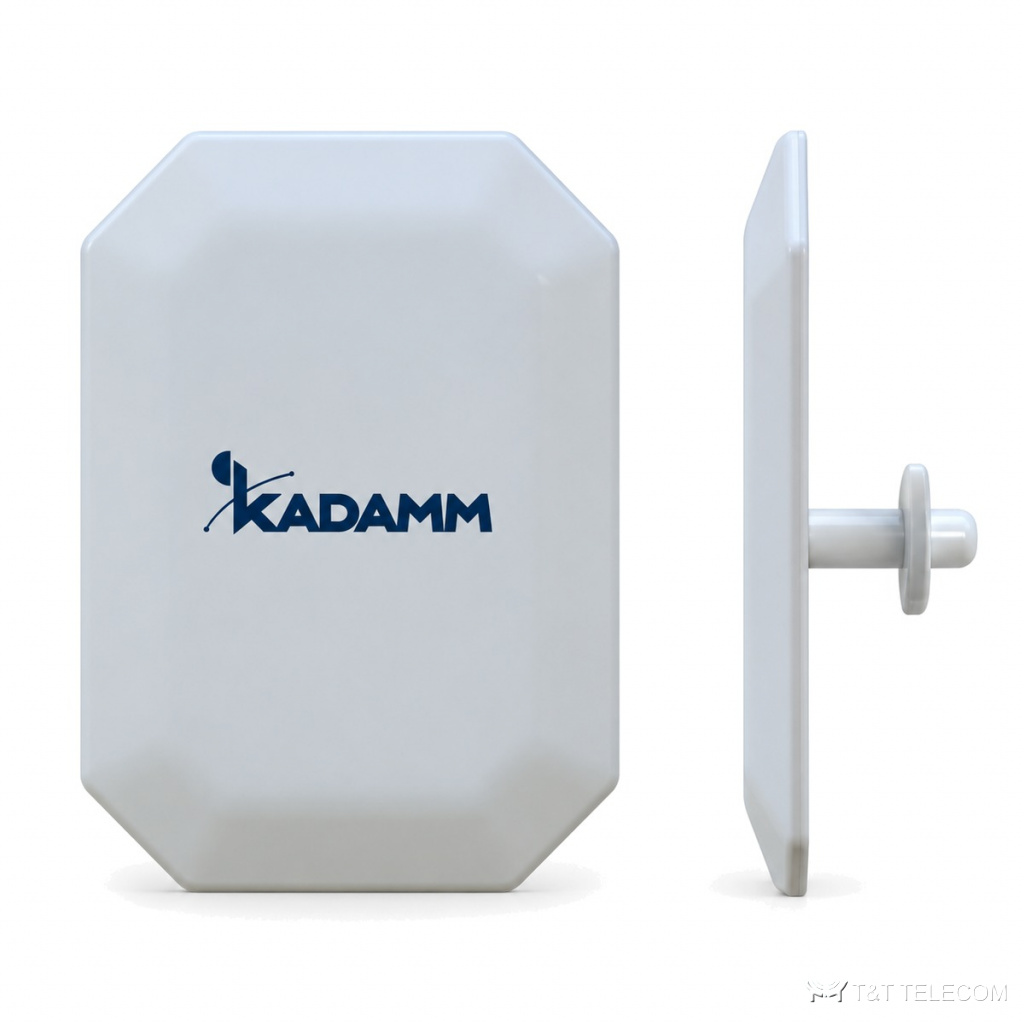

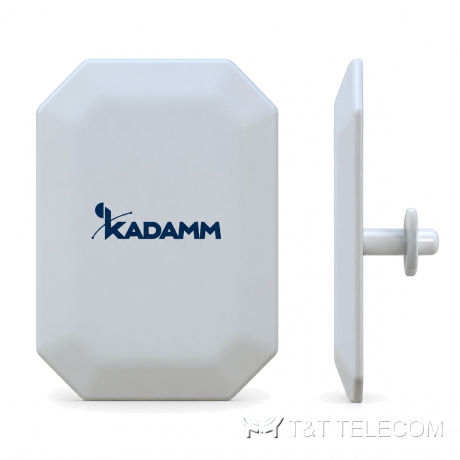

KADAMM AO-3827V4TG — многодиапазонная потолочная антенна 380–470 / 698–960 / 1427–2700 МГц, 4,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-3827V4TG — потолочная всенаправленная антенна для помещений. AO-3827V4TG — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры AO-3827V4TG: полоса 380–2700 МГц; усиление 4,5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Диапазоны AO-3827V4TG: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Склады, производственные цеха, гостиницы — AO-3827V4TG.
Технические характеристики
| Параметр | 380–470 МГц | 698–960 МГц | 1427–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1427–2700 МГц | ||
| Коэффициент усиления, дБи | 2,5 | 3,5 | 4,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 80° | 55° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (380–470 и 698–960 МГц), ≤1,8 (1427–2700 МГц) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −140 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 265 × 182 × 15 мм |
| Размеры упаковки | 275 × 140 × 140 мм |
| Масса антенны | 0,4 кг |
| Масса в упаковке | 0,51 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AO-3827V4TG: 380–2700 МГц.
- Усиление AO-3827V4TG — 4,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AO-3827V4TG: в вертикальной 80° / 80° / 55°.
- Под разъёмы AO-3827V4TG (1×N) подбирают джамперы и переходы.
- Габариты и масса AO-3827V4TG: 265 × 182 × 15 мм, 0,4 кг.
Поставка и документы
Поставляем KADAMM AO-3827V4TG по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AO-3827V4TG?
Рабочая полоса AO-3827V4TG — 380–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у AO-3827V4TG?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AO-3827V4TG?
4,5 дБи.
