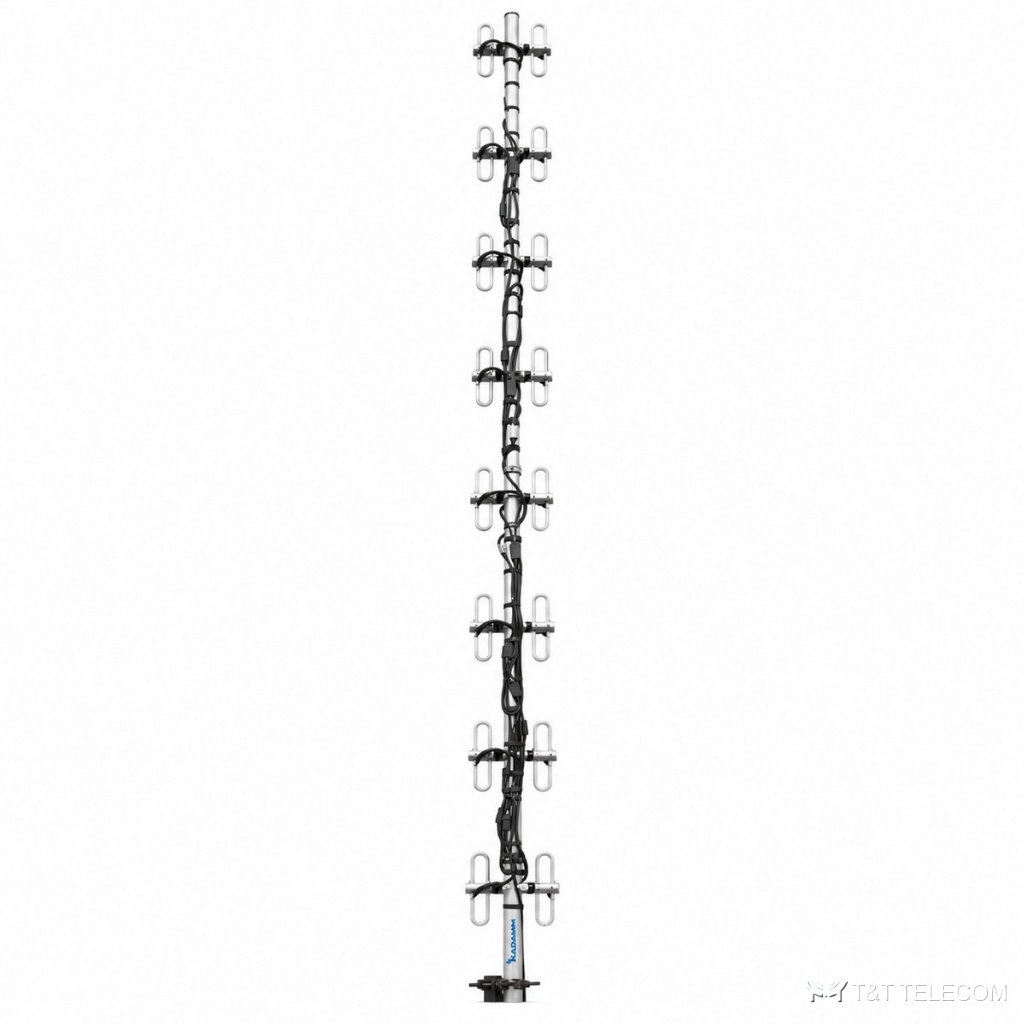

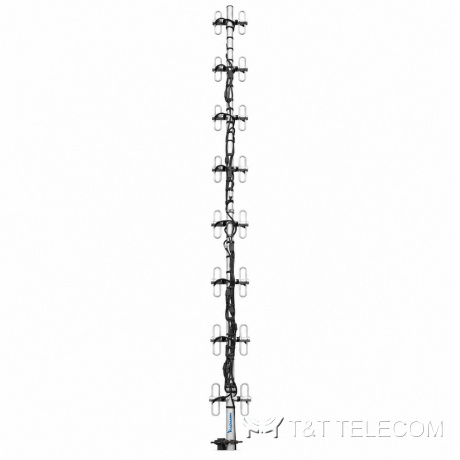

KADAMM AD-400-13 — дипольная антенна 400–480 МГц (433 МГц), 13 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD-400-13 — дипольная антенна для стационарной радиостанции. AD-400-13 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AD-400-13: полоса 400–480 МГц; усиление 13 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Через AD-400-13 работают LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AD-400-13.
- Стационарные пульты и диспетчерские — AD-400-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 5000 мм |
| Масса антенны | 15 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AD-400-13 — 400–480 МГц.
- Усиление AD-400-13 — 13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-400-13: в горизонтальной плоскости 360°, в вертикальной 6,5°.
- Под разъёмы AD-400-13 (1×N) подбирают джамперы и переходы.
- Монтаж AD-400-13: Ø40–50 мм.
- Габариты и масса AD-400-13: 5000 мм, 15 кг.
Поставка и документы
Поставляем KADAMM AD-400-13 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AD-400-13?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-400-13.
Какие частоты поддерживает AD-400-13?
Рабочая полоса AD-400-13 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AD-400-13?
1×N. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AD-400-13 — техническое описание 179.08 КБ
