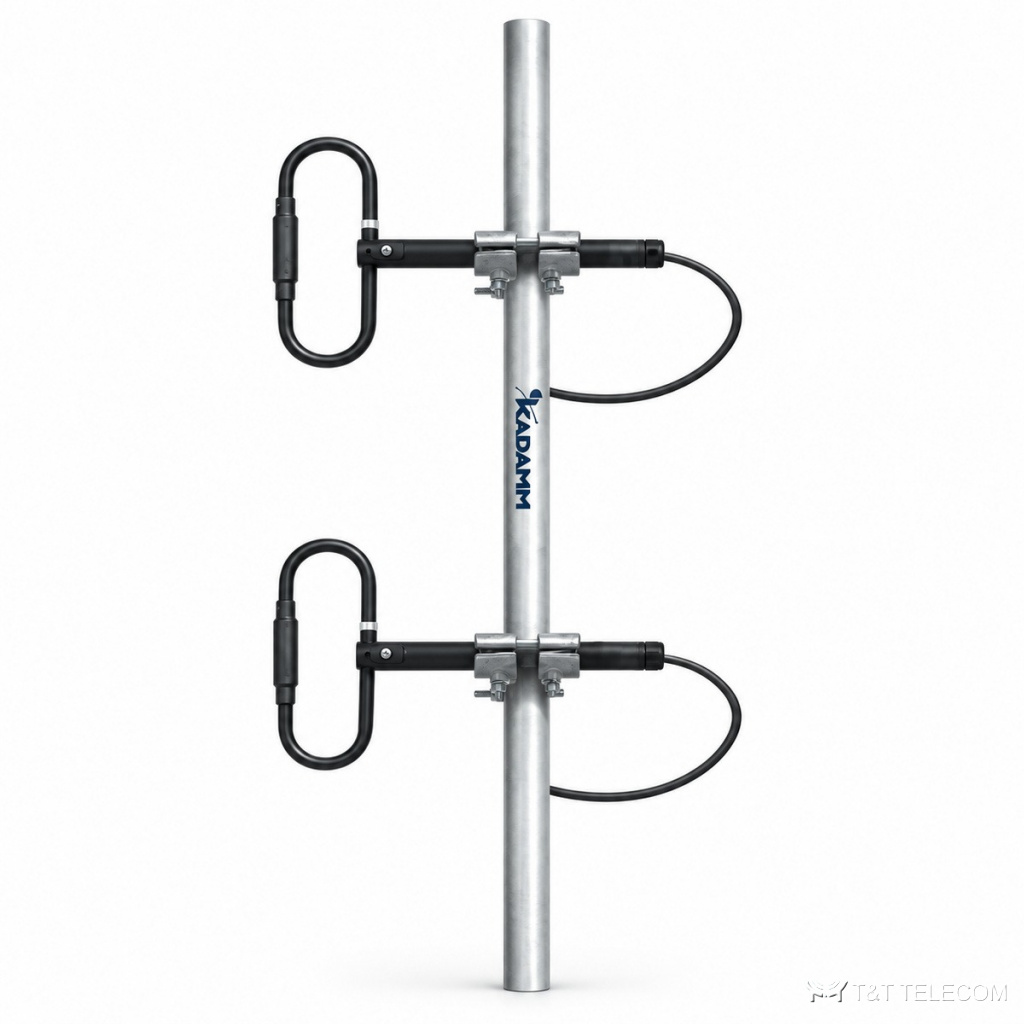

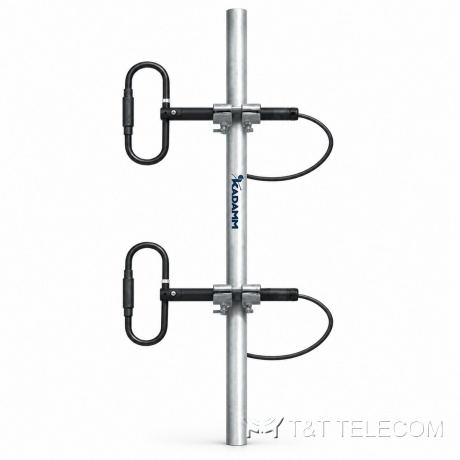

KADAMM AD2-400470-3-300 — дипольная антенная решётка (вибраторная) 400–470 МГц, 5,15 дБи, 1 порт
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD2-400470-3-300 — дипольная антенна для стационарной радиостанции. AD2-400470-3-300 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD2-400470-3-300: полоса 400–470 МГц; усиление 5,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Через AD2-400470-3-300 работают LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AD2-400470-3-300.
- Ретрансляторы и базовые станции на мачтах и крышах — AD2-400470-3-300.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–470 МГц |
| Коэффициент усиления, дБи | 5,15–8,15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или 7-16 DIN (опционально) на выводном кабеле (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1560 × 440 мм |
| Масса антенны | 7 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–60 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AD2-400470-3-300: 400–470 МГц.
- Усиление AD2-400470-3-300 — 5,15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD2-400470-3-300: в вертикальной 35°.
- Под разъёмы AD2-400470-3-300 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AD2-400470-3-300: Ø50–60 мм.
- Габариты и масса AD2-400470-3-300: 1560 × 440 мм, 7 кг.
Поставка и документы
Подберём KADAMM AD2-400470-3-300 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AD2-400470-3-300?
5,15 дБи.
Как крепится AD2-400470-3-300?
Ø.50–60 мм
Что нужно для подбора AD2-400470-3-300?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD2-400470-3-300.
