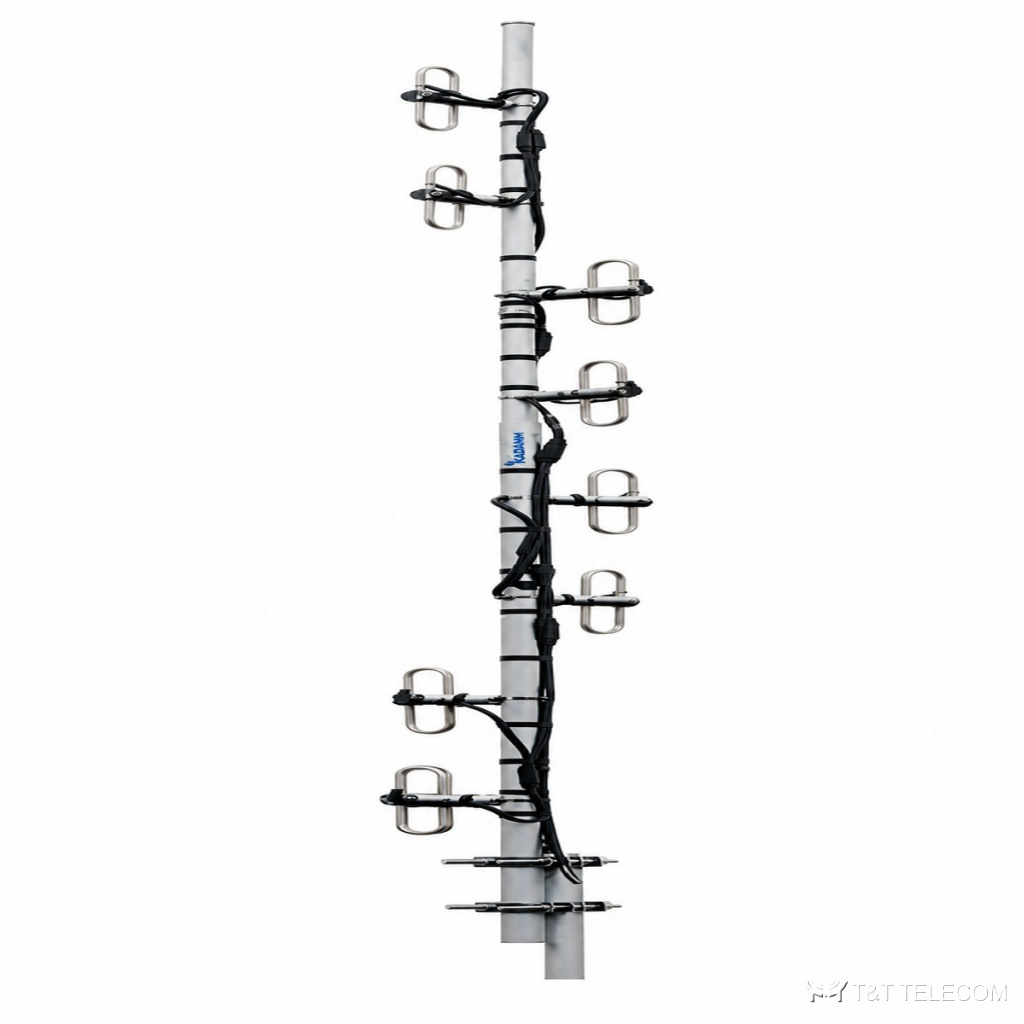

KADAMM AD-350-12 — дипольная антенна 330–400 МГц, 12 дБи
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AD-350-12 — дипольная антенна для стационарной радиостанции. AD-350-12 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AD-350-12: полоса 330–400 МГц; усиление 12 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AD-350-12.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-350-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–400 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | UHF или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 6000 мм |
| Масса антенны | 20 кг |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AD-350-12: 330–400 МГц.
- Усиление AD-350-12 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-350-12: в вертикальной 6,5°.
- Разъёмы AD-350-12 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AD-350-12: 6000 мм, 20 кг.
Поставка и документы
KADAMM AD-350-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AD-350-12?
Рабочая полоса AD-350-12 — 330–400 МГц.
Какой разъём у AD-350-12?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AD-350-12?
12 дБи.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AD-350-12 — техническое описание 1.15 МБ
