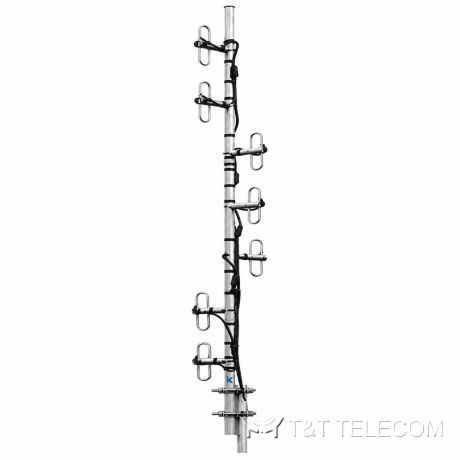

KADAMM AD-400-12 — дипольная антенна 400–480 МГц (433 МГц), 12 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

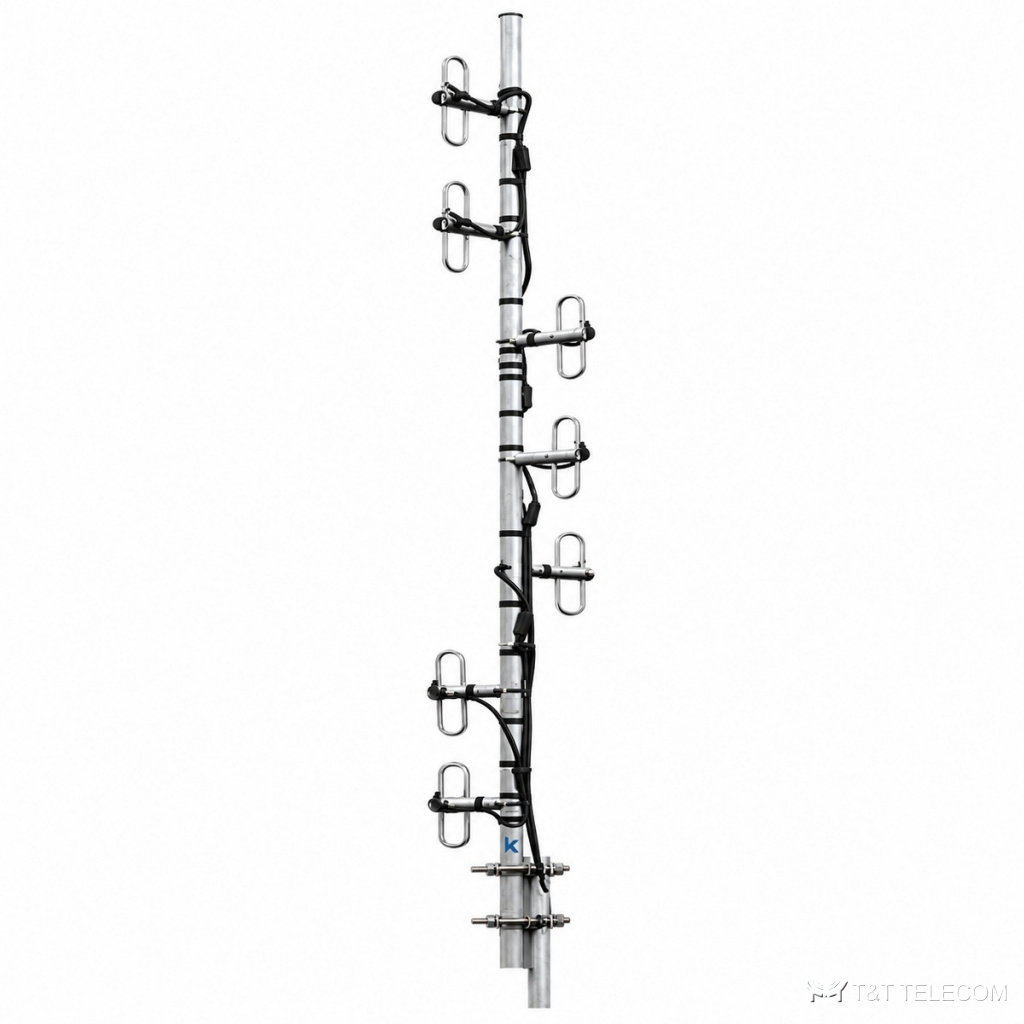

KADAMM AD-400-12 — дипольная антенна для стационарной радиостанции. AD-400-12 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD-400-12: полоса 400–480 МГц; усиление 12 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса AD-400-12 охватывает LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD-400-12.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-400-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 4650 мм |
| Масса антенны | 10,6 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AD-400-12 — 400–480 МГц.
- Коэффициент усиления AD-400-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча AD-400-12: в вертикальной 6,5°.
- Под разъёмы AD-400-12 (1×N) подбирают джамперы и переходы.
- Монтаж AD-400-12: Ø40–50 мм.
- Габариты и масса AD-400-12: 4650 мм, 10,6 кг.
Поставка и документы
KADAMM AD-400-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AD-400-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-400-12.
Какие частоты поддерживает AD-400-12?
Рабочая полоса AD-400-12 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AD-400-12?
1×N. Другие исполнения — уточняйте при заказе.
