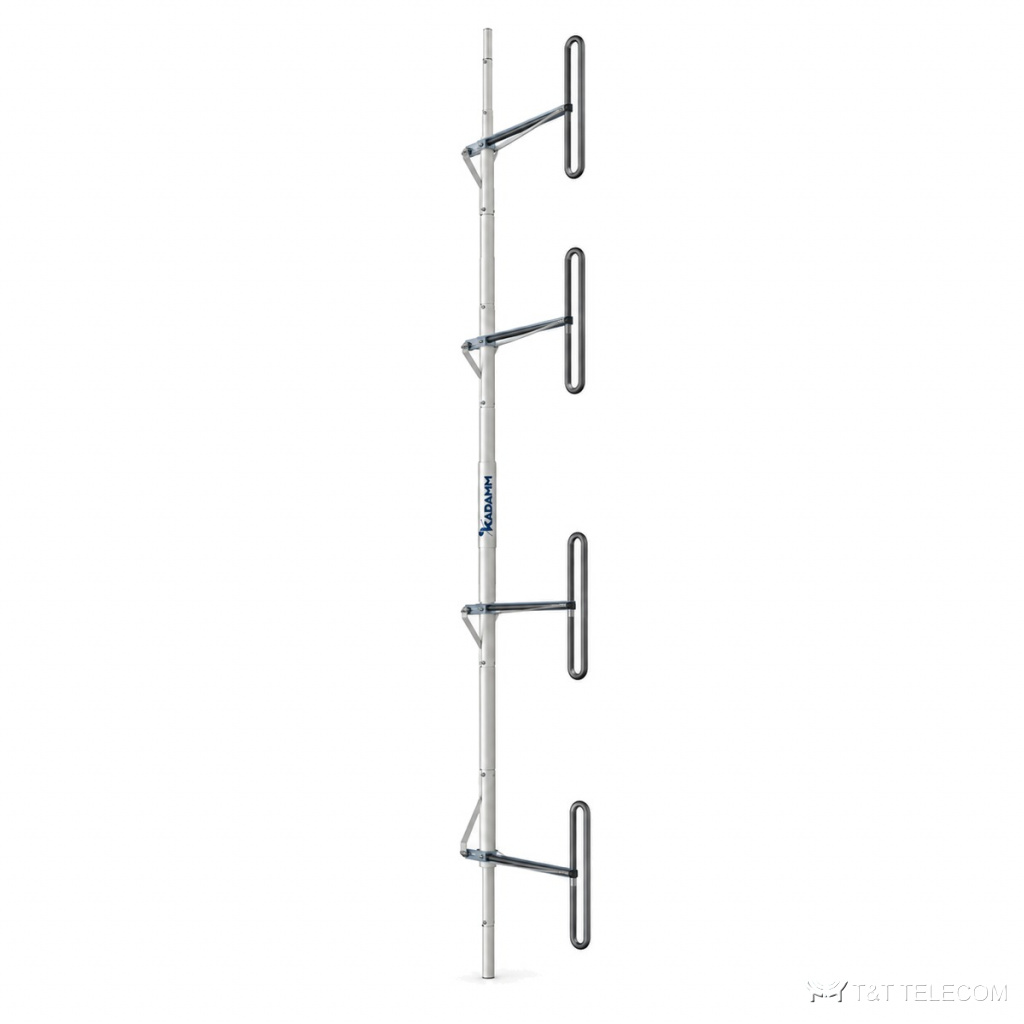

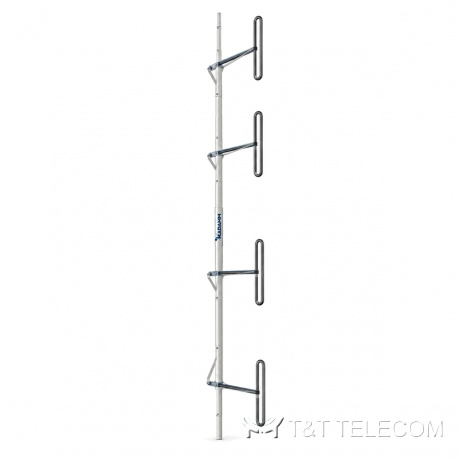

KADAMM AD4-150-8-300 — дипольная антенная решётка (вибраторная) 144–174 МГц, 8,15 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD4-150-8-300 — дипольная антенна для стационарной радиостанции. AD4-150-8-300 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD4-150-8-300: полоса 144–174 МГц; усиление 8,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD4-150-8-300.
- Ретрансляторы и базовые станции на мачтах и крышах — AD4-150-8-300.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 144–174 МГц |
| Коэффициент усиления, дБи | 8,15–11,2 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN (опционально) на выводном кабеле (IEC 61169-4) |
| Размеры (В × Ш × Г) | 4953 × 900 мм |
| Масса антенны | 13 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD4-150-8-300: 144–174 МГц.
- Усиление AD4-150-8-300 — 8,15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD4-150-8-300: в вертикальной 18°.
- Разъёмы AD4-150-8-300 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж AD4-150-8-300: Ø50–60 мм.
- Габариты и масса AD4-150-8-300: 4953 × 900 мм, 13 кг.
Поставка и документы
Поставляем KADAMM AD4-150-8-300 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AD4-150-8-300?
Ø.50–60 мм
Что нужно для подбора AD4-150-8-300?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD4-150-8-300.
Какие частоты поддерживает AD4-150-8-300?
Рабочая полоса AD4-150-8-300 — 144–174 МГц.
