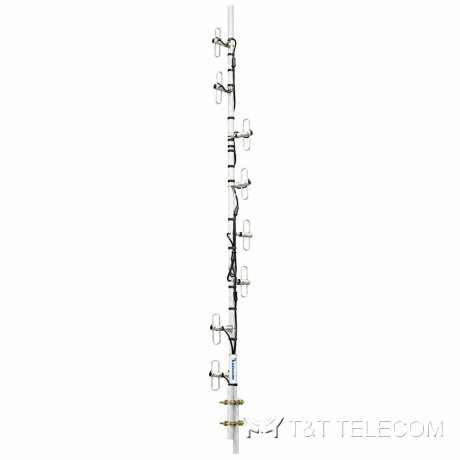

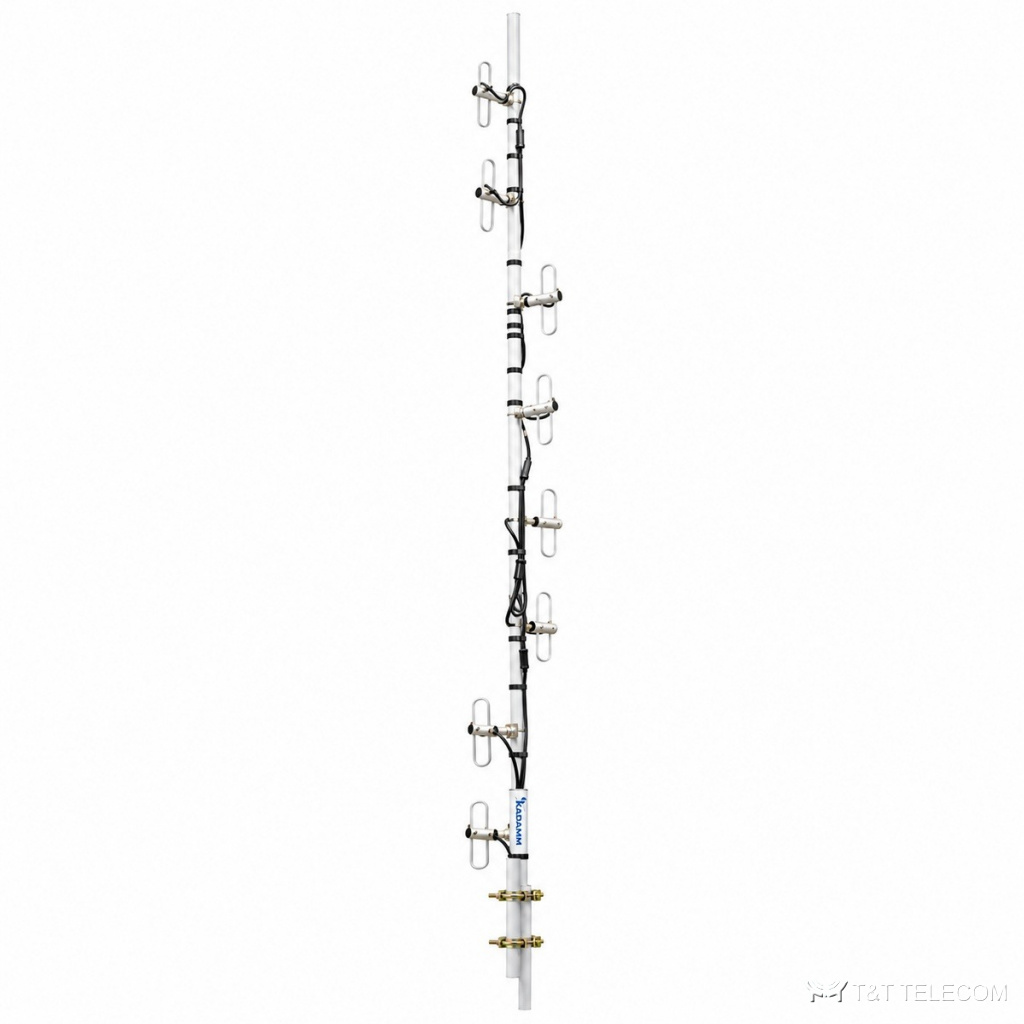

KADAMM AD-230-10 — дипольная антенна 220–290 МГц, 10 дБи

KADAMM AD-230-10 — дипольная антенна 220–290 МГц, 10 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-230-10 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AD-230-10: дипольная антенна для стационарной радиостанции. Через AD-230-10 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AD-230-10: полоса 220–290 МГц; усиление 10 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Ведомственные и технологические радиосети — AD-230-10.
  • Стационарные пульты и диспетчерские — AD-230-10.

Технические характеристики

ПараметрЗначение
Диапазон частот220–290 МГц
Коэффициент усиления, дБи10
Ширина ДН по уровню −3 дБ, вертикальная плоскость10,5°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или розетка N (IEC 61169-16)
Размеры (В × Ш × Г)4300 мм
Масса антенны9 кг

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой AD-230-10 — 220–290 МГц.
  • Усиление AD-230-10 — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AD-230-10: в вертикальной 10,5°.
  • Разъёмы AD-230-10 — 1×N; кабельные сборки готовят под них заранее.
  • Габариты и масса AD-230-10: 4300 мм, 9 кг.

Поставка и документы

Подберём KADAMM AD-230-10 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AD-230-10?
10 дБи.

Что нужно для подбора AD-230-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-230-10.

Какие частоты поддерживает AD-230-10?
Рабочая полоса AD-230-10 — 220–290 МГц.
