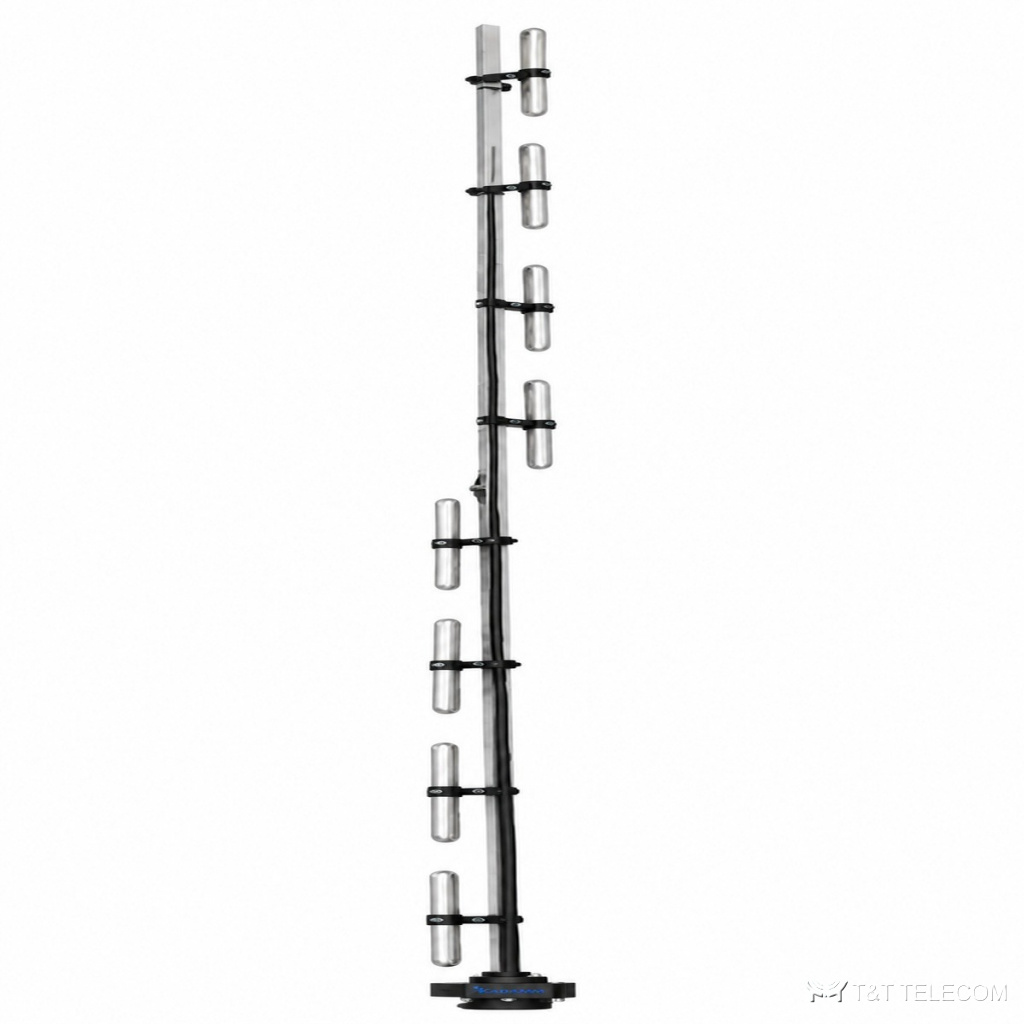

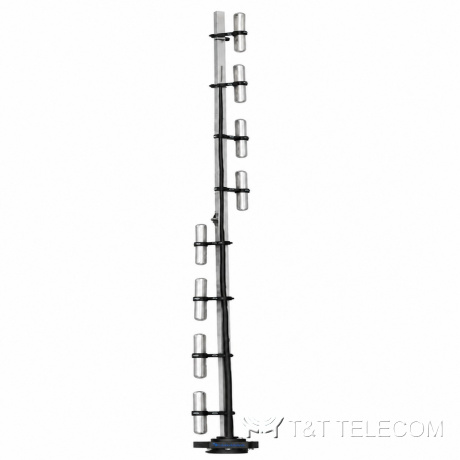

KADAMM AD-230-15 — дипольная антенна 220–240 МГц, 12 дБи

KADAMM AD-230-15 — дипольная антенна 220–240 МГц, 12 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-230-15 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AD-230-15: дипольная антенна для стационарной радиостанции. Через AD-230-15 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AD-230-15: полоса 220–240 МГц; усиление 12 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Для каких задач

  • Ведомственные и технологические радиосети — AD-230-15.
  • Стационарные пульты и диспетчерские — AD-230-15.

Технические характеристики

ПараметрЗначение
Диапазон частот220–240 МГц
Коэффициент усиления, дБи12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или розетка N (IEC 61169-16)
Размеры (В × Ш × Г)8400 мм
Масса антенны18,7 кг

Как подобрать

  • Сверьте частоты своей сети с полосой AD-230-15 — 220–240 МГц.
  • Усиление AD-230-15 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AD-230-15: в горизонтальной плоскости 360°, в вертикальной 6,5°.
  • Разъёмы AD-230-15 — 1×N; кабельные сборки готовят под них заранее.
  • Габариты и масса AD-230-15: 8400 мм, 18,7 кг.

Поставка и документы

Подберём KADAMM AD-230-15 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AD-230-15?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AD-230-15?
12 дБи. Ширина луча — 360°.

Что нужно для подбора AD-230-15?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-230-15.
