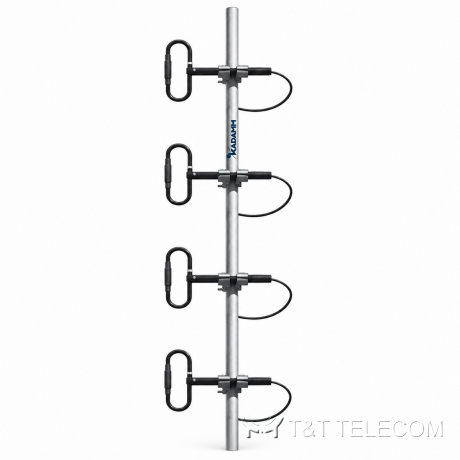

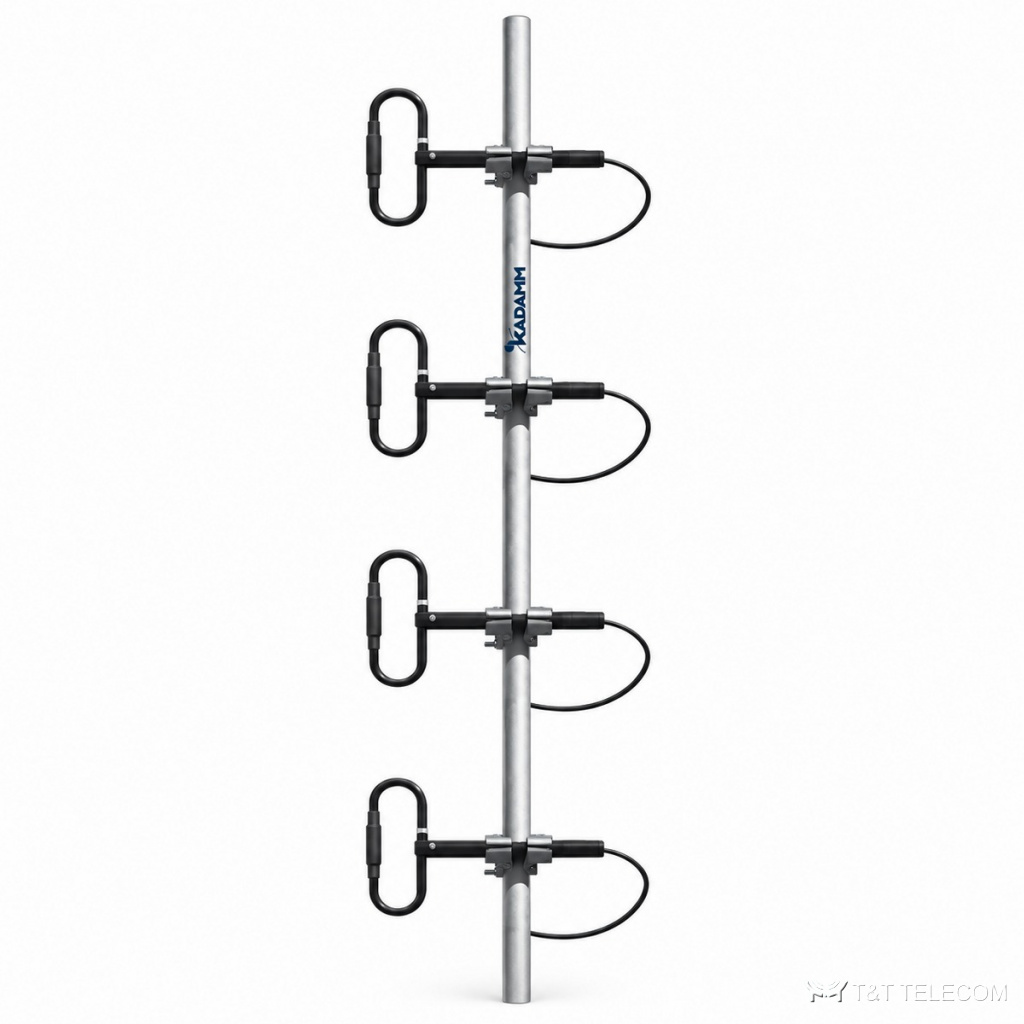

KADAMM AD4-406512-6-300 — дипольная антенная решётка (вибраторная) 406–512 МГц, 6 дБи, 1 порт
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AD4-406512-6-300 — дипольная антенна для стационарной радиостанции. AD4-406512-6-300 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AD4-406512-6-300: полоса 406–512 МГц; усиление 6 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Область применения
- Диапазоны AD4-406512-6-300: LTE-450.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD4-406512-6-300.
- Стационарные пульты и диспетчерские — AD4-406512-6-300.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–512 МГц |
| Коэффициент усиления, дБи | 6–9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7/16 DIN или розетка N (IEC 61169-4) |
| Расположение разъёмов | Снизу, на конце кабеля |
| Размеры (В × Ш × Г) | 2610 × 330 мм |
| Масса антенны | 11,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–60 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AD4-406512-6-300: 406–512 МГц.
- Коэффициент усиления AD4-406512-6-300 — 6 дБи; больше усиление — уже луч.
- Ширина луча AD4-406512-6-300: в вертикальной 16°.
- Под разъёмы AD4-406512-6-300 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AD4-406512-6-300: Ø50–60 мм.
- Габариты и масса AD4-406512-6-300: 2610 × 330 мм, 11,5 кг.
Поставка и документы
Подберём KADAMM AD4-406512-6-300 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AD4-406512-6-300?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AD4-406512-6-300?
6 дБи.
Как крепится AD4-406512-6-300?
Ø.50–60 мм
| . |
|---|
