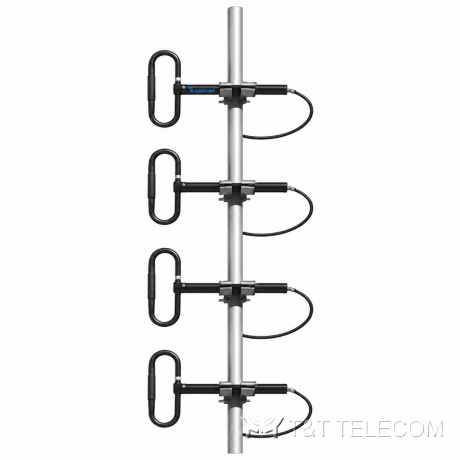

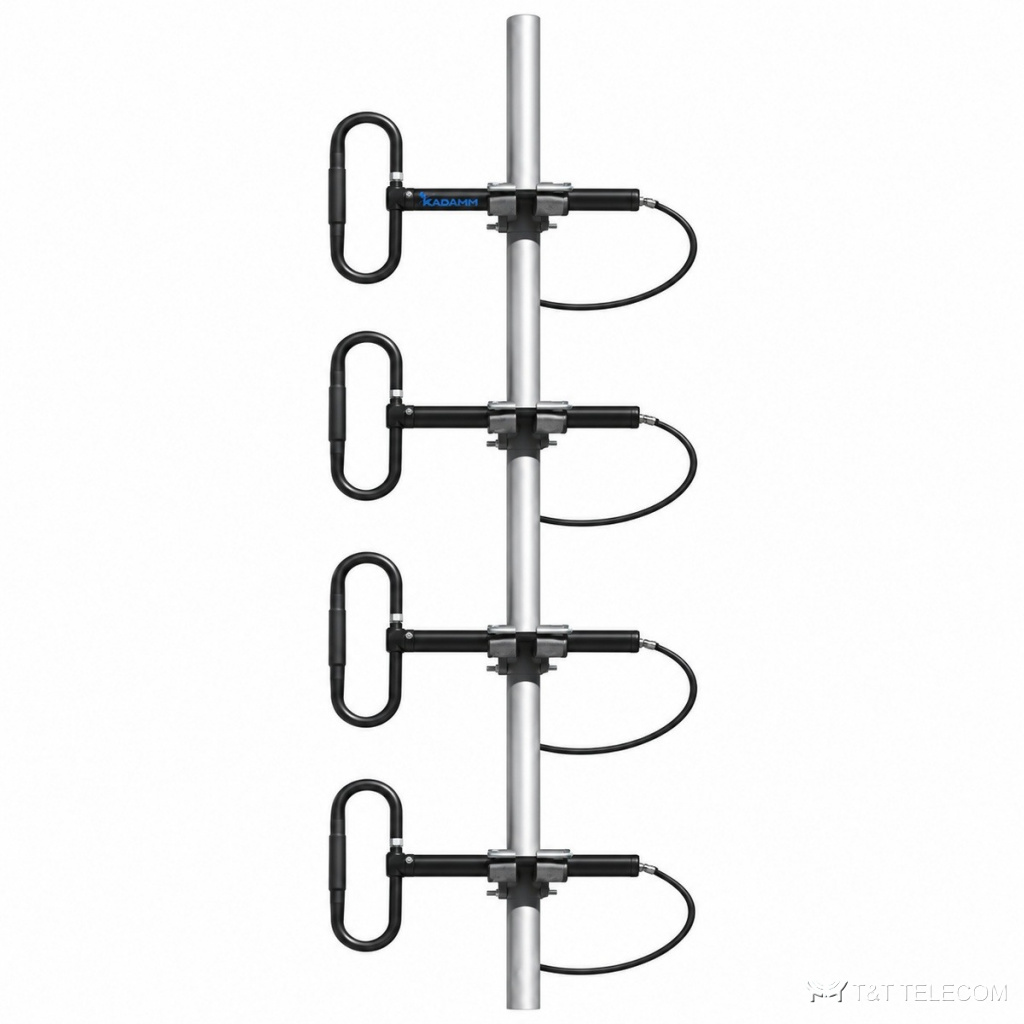

KADAMM AD-400-6 — дипольная антенна 406–512 МГц (433 МГц), 8,15–11,15 дБи
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AD-400-6 — дипольная антенна для стационарной радиостанции. AD-400-6 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD-400-6: полоса 406–512 МГц; усиление 8,15–11,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Через AD-400-6 работают LTE-450.
- Ведомственные и технологические радиосети — AD-400-6.
- Стационарные пульты и диспетчерские — AD-400-6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–512 МГц |
| Коэффициент усиления, дБи | 8,15–11,15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN, розетка, или N, розетка (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2610 × 330 мм |
| Масса антенны | 11,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD-400-6: 406–512 МГц.
- Усиление AD-400-6 — 8,15–11,15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-400-6: в вертикальной 16°.
- Разъёмы AD-400-6 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж AD-400-6: Ø50–60 мм.
- Габариты и масса AD-400-6: 2610 × 330 мм, 11,5 кг.
Поставка и документы
Поставляем KADAMM AD-400-6 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AD-400-6?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AD-400-6?
8,15–11,15 дБи.
Как крепится AD-400-6?
Ø.50–60 мм
