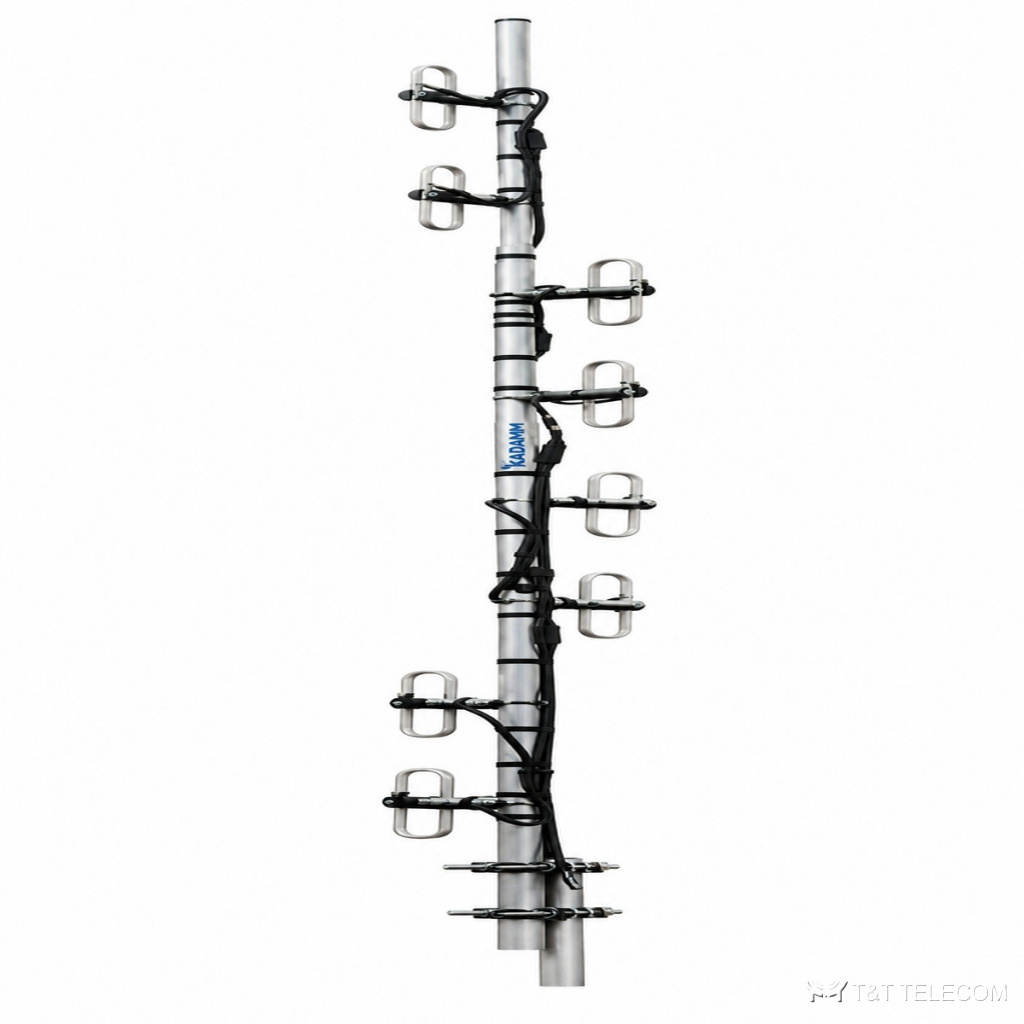

KADAMM AD-150-12 — дипольная антенна 130–180 МГц, 11,8 дБи

KADAMM AD-150-12 — дипольная антенна 130–180 МГц, 11,8 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-150-12 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AD-150-12 — дипольная антенна для стационарной радиостанции. AD-150-12 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AD-150-12: полоса 130–180 МГц; усиление 11,8 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.

Где применяют

  • Полоса AD-150-12 охватывает УКВ-радиосвязь 136–174 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD-150-12.
  • Ретрансляторы и базовые станции на мачтах и крышах — AD-150-12.

Технические характеристики

ПараметрЗначение
Диапазон частот130–180 МГц
Коэффициент усиления, дБи11,8
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,8°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт500 Вт
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или розетка N (IEC 61169-16)
Размеры (В × Ш × Г)9000 мм
Масса антенны30 кг

Как подобрать

  • Сверьте частоты своей сети с полосой AD-150-12 — 130–180 МГц.
  • Усиление AD-150-12 — 11,8 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AD-150-12: в вертикальной 6,8°.
  • Разъёмы AD-150-12 — 1×N; кабельные сборки готовят под них заранее.
  • Габариты и масса AD-150-12: 9000 мм, 30 кг.

Поставка и документы

KADAMM AD-150-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у AD-150-12?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AD-150-12?
11,8 дБи.

Что нужно для подбора AD-150-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-150-12.
