KADAMM AD-150-1 — дипольная антенна 145–175 МГц, 3,15–4,65 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

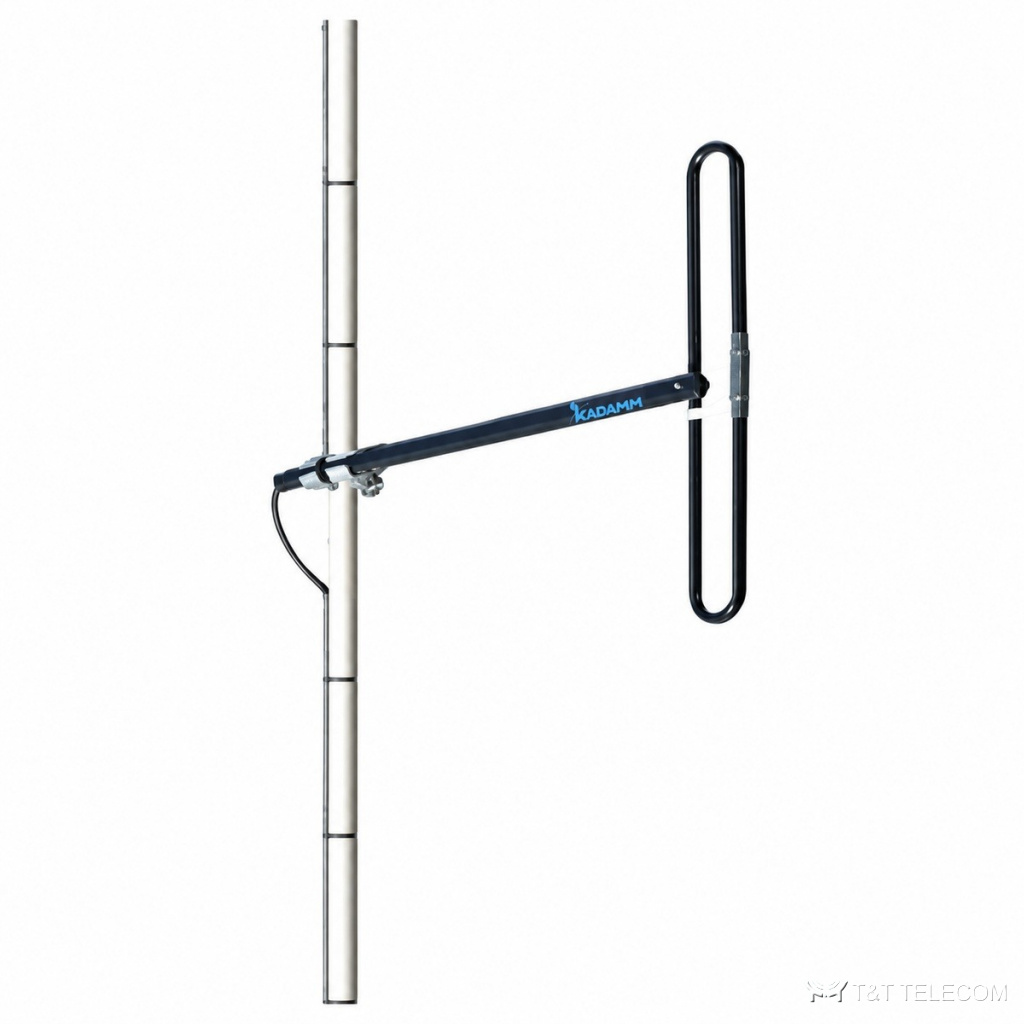

Модель KADAMM AD-150-1 — дипольная антенна для стационарной радиостанции. Через AD-150-1 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AD-150-1: полоса 145–175 МГц; усиление 3,15–4,65 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AD-150-1.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-150-1.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 145–175 МГц |
| Коэффициент усиления, дБи | 3,15–4,65 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1400 мм |
| Масса антенны | 3 кг |
Подбор под объект
- Сверьте частоты своей сети с полосой AD-150-1 — 145–175 МГц.
- Усиление AD-150-1 — 3,15–4,65 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-150-1: в вертикальной 80°.
- Разъёмы AD-150-1 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Габариты и масса AD-150-1: 1400 мм, 3 кг.
Поставка и документы
Поставляем KADAMM AD-150-1 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AD-150-1?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AD-150-1?
3,15–4,65 дБи.
Что нужно для подбора AD-150-1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-150-1.
