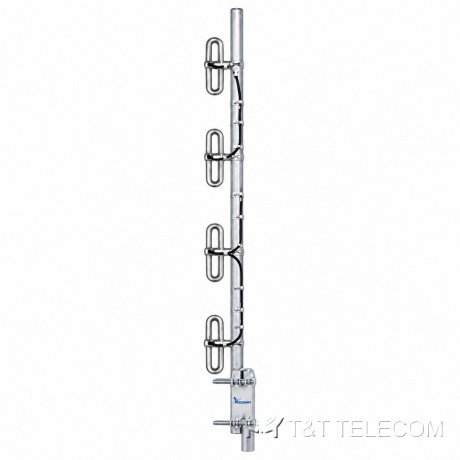

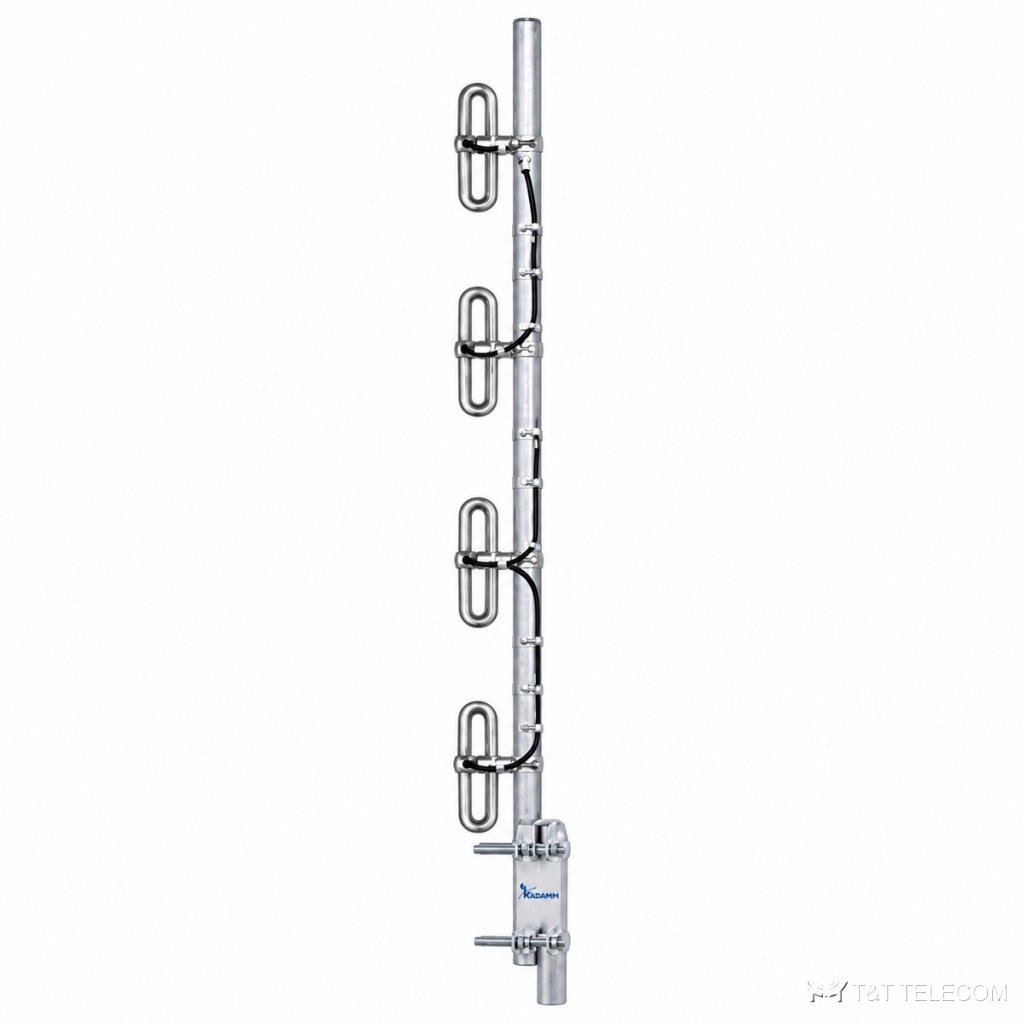

KADAMM AD-350-10 — дипольная антенна 330–400 МГц, 10 дБи

KADAMM AD-350-10 — дипольная антенна 330–400 МГц, 10 дБи
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-350-10 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AD-350-10: дипольная антенна для стационарной радиостанции. AD-350-10 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AD-350-10: полоса 330–400 МГц; усиление 10 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.

Где применяют

  • Ведомственные и технологические радиосети — AD-350-10.
  • Ретрансляторы и базовые станции на мачтах и крышах — AD-350-10.

Технические характеристики

ПараметрЗначение
Диапазон частот330–400 МГц
Коэффициент усиления, дБи10
Ширина ДН по уровню −3 дБ, вертикальная плоскость10,5°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт500 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка SL16 или N (IEC 61169-16)
Размеры (В × Ш × Г)3200 мм
Масса антенны11,2 кг

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы AD-350-10: 330–400 МГц.
  • Коэффициент усиления AD-350-10 — 10 дБи; больше усиление — уже луч.
  • Ширина луча AD-350-10: в вертикальной 10,5°.
  • Под разъёмы AD-350-10 (1×N) подбирают джамперы и переходы.
  • Габариты и масса AD-350-10: 3200 мм, 11,2 кг.

Поставка и документы

KADAMM AD-350-10 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у AD-350-10?
10 дБи.

Что нужно для подбора AD-350-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-350-10.

Какие частоты поддерживает AD-350-10?
Рабочая полоса AD-350-10 — 330–400 МГц.
