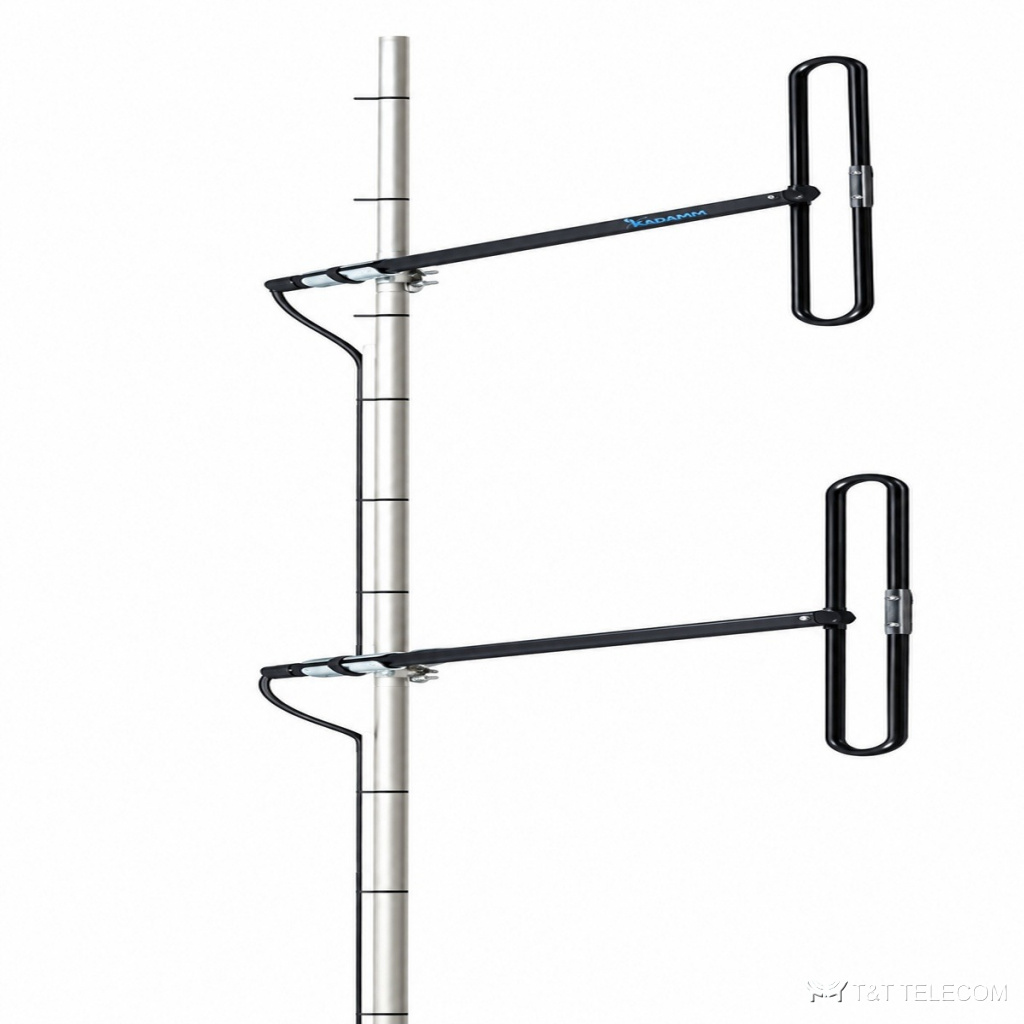

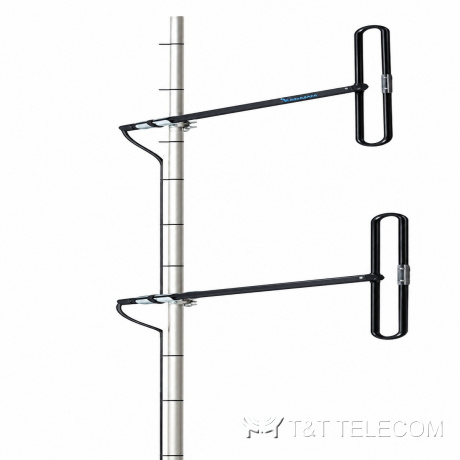

KADAMM AD-150-3 — дипольная антенна 145–175 МГц, 5,15–7,75 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD-150-3: дипольная антенна для стационарной радиостанции. Через AD-150-3 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AD-150-3: полоса 145–175 МГц; усиление 5,15–7,75 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Где применяют
- Ведомственные и технологические радиосети — AD-150-3.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-150-3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 145–175 МГц |
| Коэффициент усиления, дБи | 5,15–7,75 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 2900 мм |
| Масса антенны | 7 кг |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD-150-3: 145–175 МГц.
- Коэффициент усиления AD-150-3 — 5,15–7,75 дБи; больше усиление — уже луч.
- Ширина луча AD-150-3: в вертикальной 35°.
- Разъёмы AD-150-3 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Габариты и масса AD-150-3: 2900 мм, 7 кг.
Поставка и документы
Подберём KADAMM AD-150-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AD-150-3?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AD-150-3?
5,15–7,75 дБи.
Что нужно для подбора AD-150-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-150-3.
