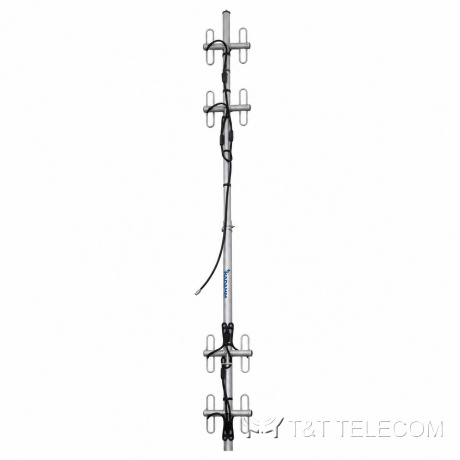

KADAMM AD-400-9 — дипольная антенна 400–480 МГц (433 МГц), 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

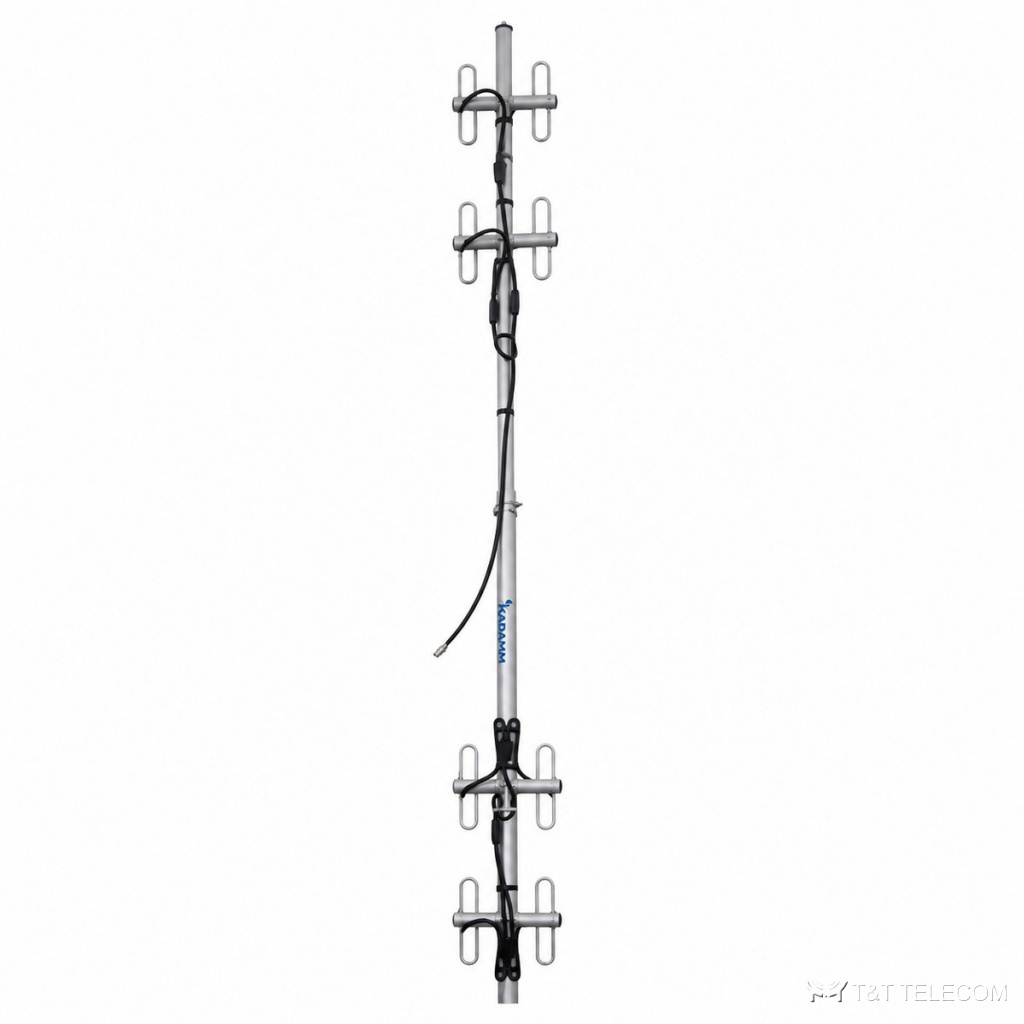

Модель KADAMM AD-400-9 — дипольная антенна для стационарной радиостанции. AD-400-9 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AD-400-9: полоса 400–480 МГц; усиление 9 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через AD-400-9 работают LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AD-400-9.
- Стационарные пульты и диспетчерские — AD-400-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3780 мм |
| Масса антенны | 7,7 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AD-400-9 — 400–480 МГц.
- Усиление AD-400-9 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-400-9: в вертикальной 13°.
- Разъёмы AD-400-9 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AD-400-9: Ø40–50 мм.
- Габариты и масса AD-400-9: 3780 мм, 7,7 кг.
Поставка и документы
KADAMM AD-400-9 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AD-400-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-400-9.
Какие частоты поддерживает AD-400-9?
Рабочая полоса AD-400-9 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AD-400-9?
1×N. Другие исполнения — уточняйте при заказе.
