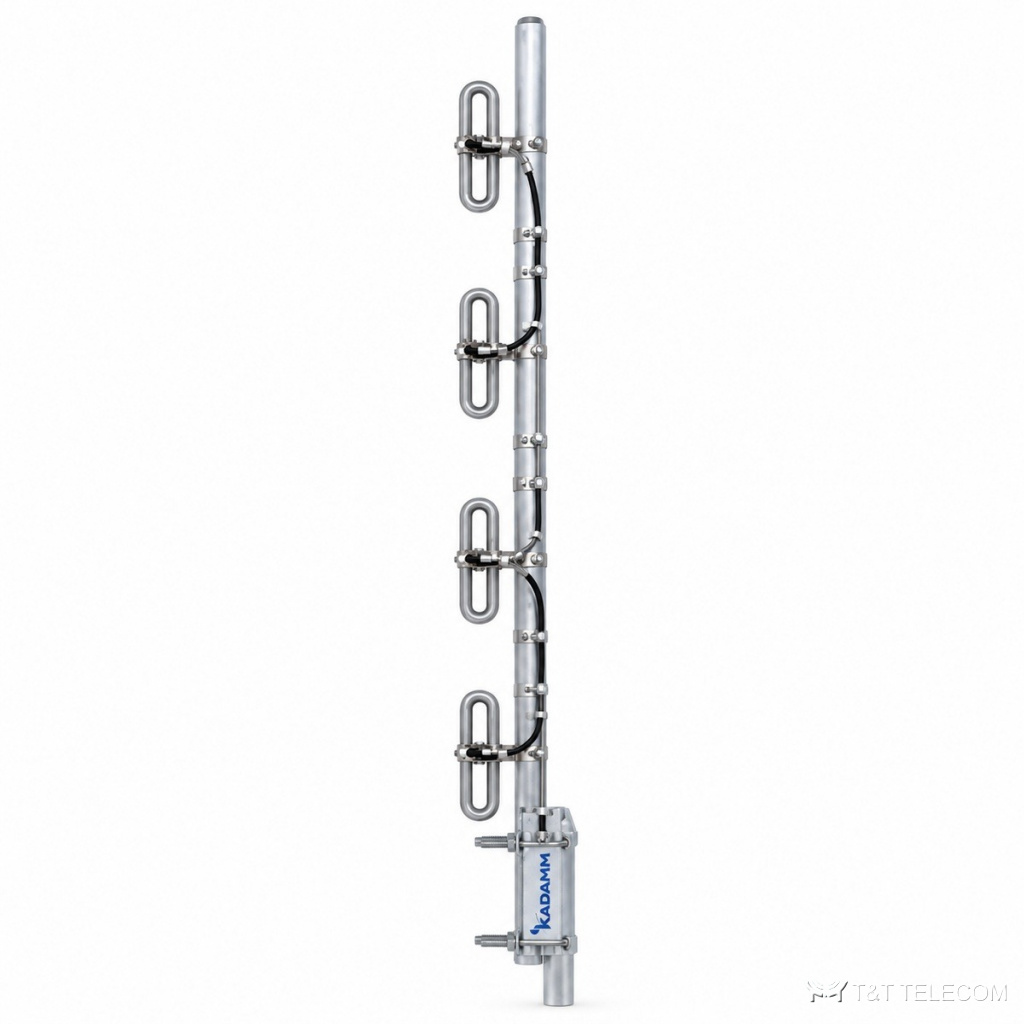

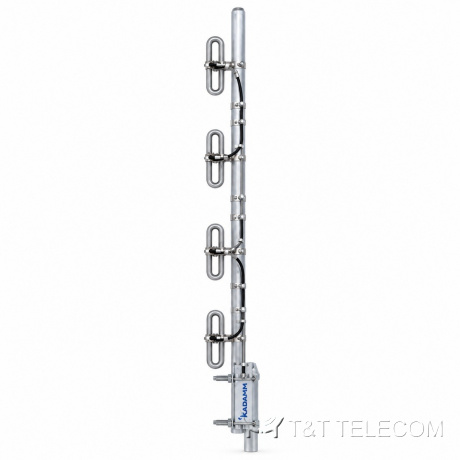

KADAMM AD-350-9 — дипольная антенна 330–390 МГц, 9 дБи

KADAMM AD-350-9 — дипольная антенна 330–390 МГц, 9 дБи
Дипольные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-350-9 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AD-350-9 — дипольная антенна для стационарной радиостанции. Через AD-350-9 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AD-350-9: полоса 330–390 МГц; усиление 9 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.

Область применения

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD-350-9.
  • Стационарные пульты и диспетчерские — AD-350-9.

Технические характеристики

ПараметрЗначение
Диапазон частот330–390 МГц
Коэффициент усиления, дБи9
Ширина ДН по уровню −3 дБ, вертикальная плоскость13°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт500 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)3200 мм
Масса антенны10 кг

Подбор под объект

  • Сверьте частоты своей сети с полосой AD-350-9 — 330–390 МГц.
  • Усиление AD-350-9 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AD-350-9: в вертикальной 13°.
  • Под разъёмы AD-350-9 (1×N) подбирают джамперы и переходы.
  • Габариты и масса AD-350-9: 3200 мм, 10 кг.

Поставка и документы

Подберём KADAMM AD-350-9 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AD-350-9?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AD-350-9?
9 дБи.

Что нужно для подбора AD-350-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-350-9.
