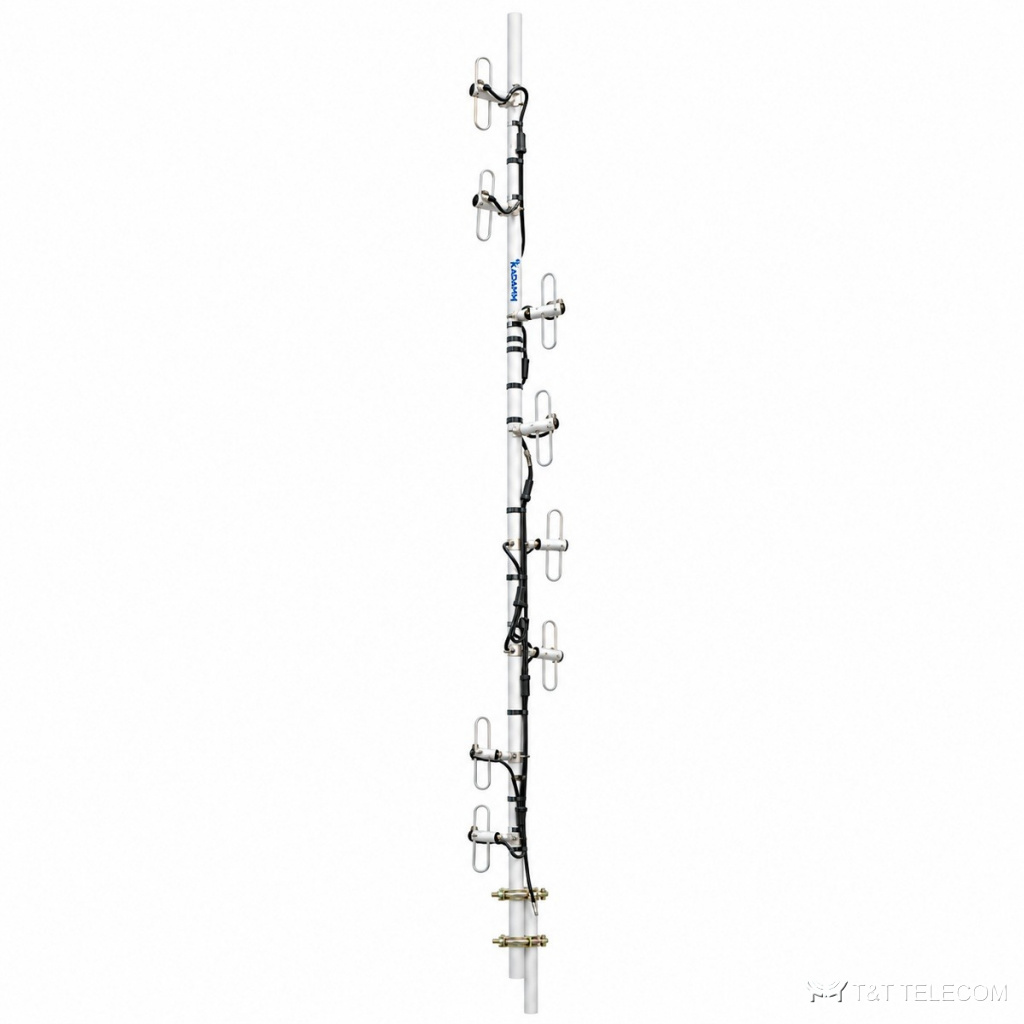

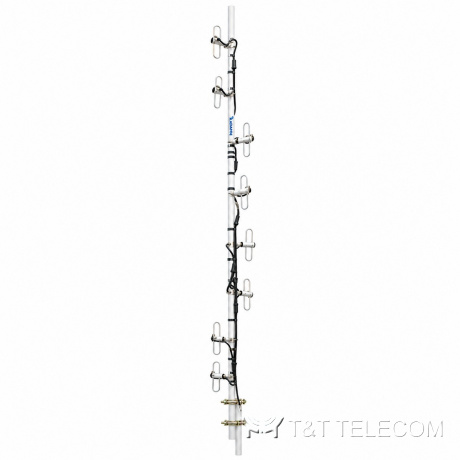

KADAMM AD-230-12 — дипольная антенна 200–290 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD-230-12: дипольная антенна для стационарной радиостанции. AD-230-12 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AD-230-12: полоса 200–290 МГц; усиление 9 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD-230-12.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-230-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 200–290 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | UHF или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3600 мм |
| Масса антенны | 20 кг |
Подбор под объект
- Сверьте частоты своей сети с полосой AD-230-12 — 200–290 МГц.
- Усиление AD-230-12 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-230-12: в вертикальной 13°.
- Разъёмы AD-230-12 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AD-230-12: 3600 мм, 20 кг.
Поставка и документы
Поставляем KADAMM AD-230-12 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AD-230-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-230-12.
Какие частоты поддерживает AD-230-12?
Рабочая полоса AD-230-12 — 200–290 МГц.
Какой разъём у AD-230-12?
1×N. Другие исполнения — уточняйте при заказе.
