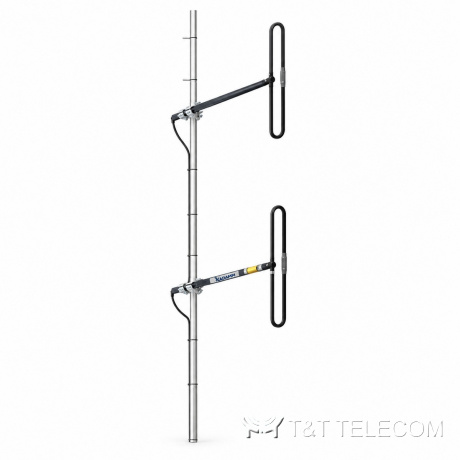

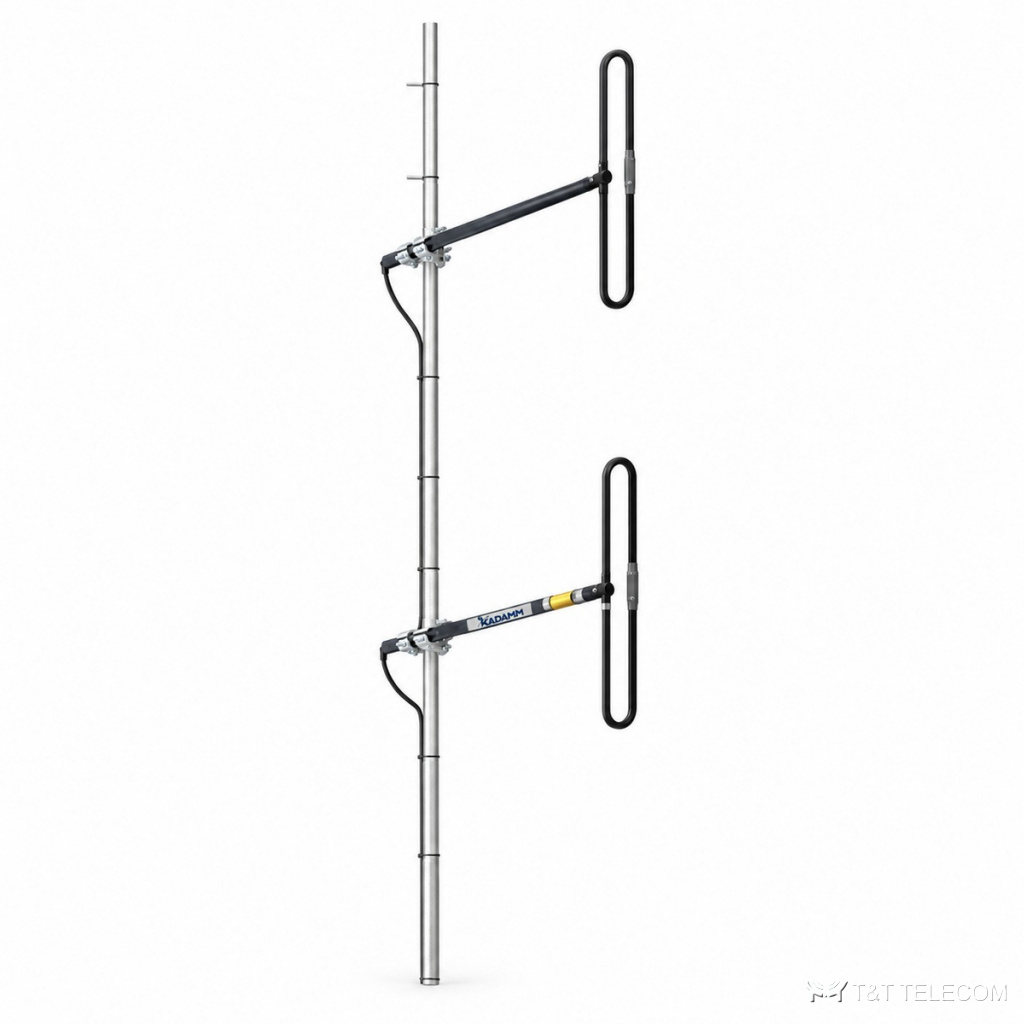

KADAMM AD2150 — дипольная антенная решётка (вибраторная) 146–174 МГц, 5,15 дБи, 1 порт
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD2150: дипольная антенна для стационарной радиостанции. AD2150 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD2150: полоса 146–174 МГц; усиление 5,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 400 Вт.
Для каких задач
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD2150.
- Ретрансляторы и базовые станции на мачтах и крышах — AD2150.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 146–174 МГц |
| Коэффициент усиления, дБи | 5,15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN (опционально) на выводном кабеле (IEC 61169-4) |
| Размеры (В × Ш × Г) | 2900 ± 10 × 1003 мм |
| Масса антенны | 7 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD2150: 146–174 МГц.
- Усиление AD2150 — 5,15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD2150: в вертикальной 35°.
- Под разъёмы AD2150 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AD2150: Ø50–60 мм.
- Габариты и масса AD2150: 2900 ± 10 × 1003 мм, 7 кг.
Поставка и документы
KADAMM AD2150 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AD2150?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD2150.
Какие частоты поддерживает AD2150?
Рабочая полоса AD2150 — 146–174 МГц.
Какой разъём у AD2150?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
