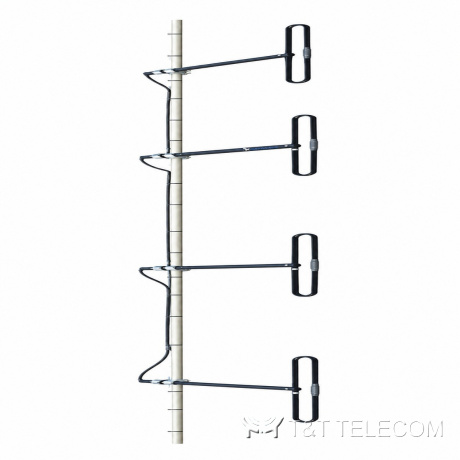

KADAMM AD-150-8 — дипольная антенна 144–174 МГц, 8,15 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

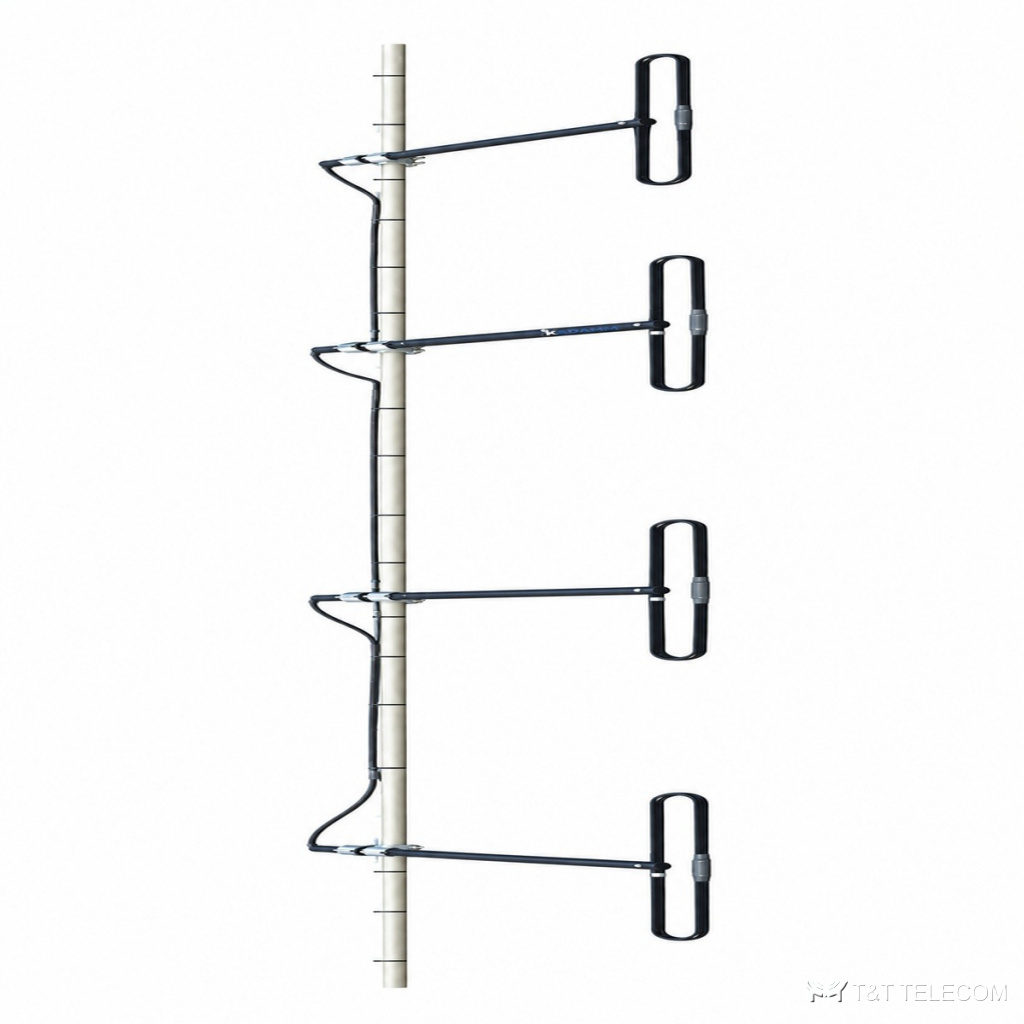

KADAMM AD-150-8: дипольная антенна для стационарной радиостанции. AD-150-8 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AD-150-8: полоса 144–174 МГц; усиление 8,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Область применения
- Ведомственные и технологические радиосети — AD-150-8.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-150-8.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 144–174 МГц |
| Коэффициент усиления, дБи | 8,15–11,2 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16DIN(опционально) на выводном кабеле (IEC 61169-4) |
| Размеры (В × Ш × Г) | 4953 мм |
| Масса антенны | 13 кг |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AD-150-8 — 144–174 МГц.
- Усиление AD-150-8 — 8,15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AD-150-8: в вертикальной 18°.
- Разъёмы AD-150-8 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Габариты и масса AD-150-8: 4953 мм, 13 кг.
Поставка и документы
Поставляем KADAMM AD-150-8 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AD-150-8?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-150-8.
Какие частоты поддерживает AD-150-8?
Рабочая полоса AD-150-8 — 144–174 МГц.
Какой разъём у AD-150-8?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
