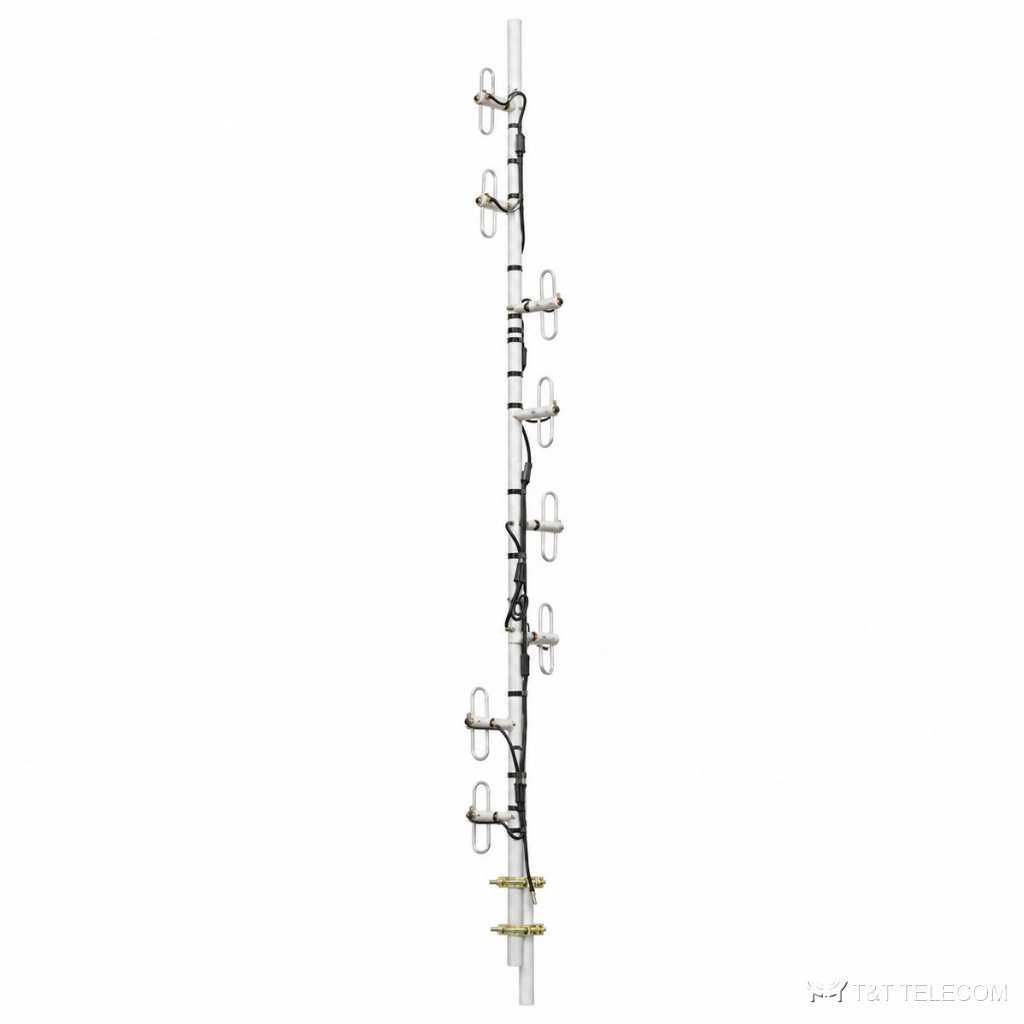

KADAMM AD-230-7 — дипольная антенна 220–290 МГц, 5 дБи

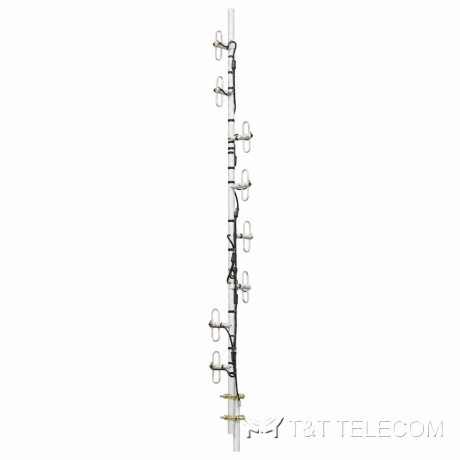

KADAMM AD-230-7 — дипольная антенна 220–290 МГц, 5 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AD-230-7 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AD-230-7: дипольная антенна для стационарной радиостанции. AD-230-7 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD-230-7: полоса 220–290 МГц; усиление 5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.

Область применения

  • Ведомственные и технологические радиосети — AD-230-7.
  • Ретрансляторы и базовые станции на мачтах и крышах — AD-230-7.

Технические характеристики

ПараметрЗначение
Диапазон частот220–290 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, вертикальная плоскость35°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или розетка N (IEC 61169-16)
Размеры (В × Ш × Г)2350 мм
Масса антенны3,26 кг

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы AD-230-7: 220–290 МГц.
  • Усиление AD-230-7 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AD-230-7: в вертикальной 35°.
  • Разъёмы AD-230-7 — 1×N; кабельные сборки готовят под них заранее.
  • Габариты и масса AD-230-7: 2350 мм, 3,26 кг.

Поставка и документы

KADAMM AD-230-7 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у AD-230-7?
5 дБи.

Что нужно для подбора AD-230-7?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-230-7.

Какие частоты поддерживает AD-230-7?
Рабочая полоса AD-230-7 — 220–290 МГц.
