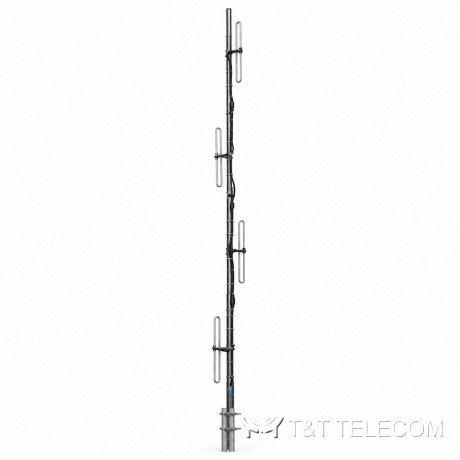

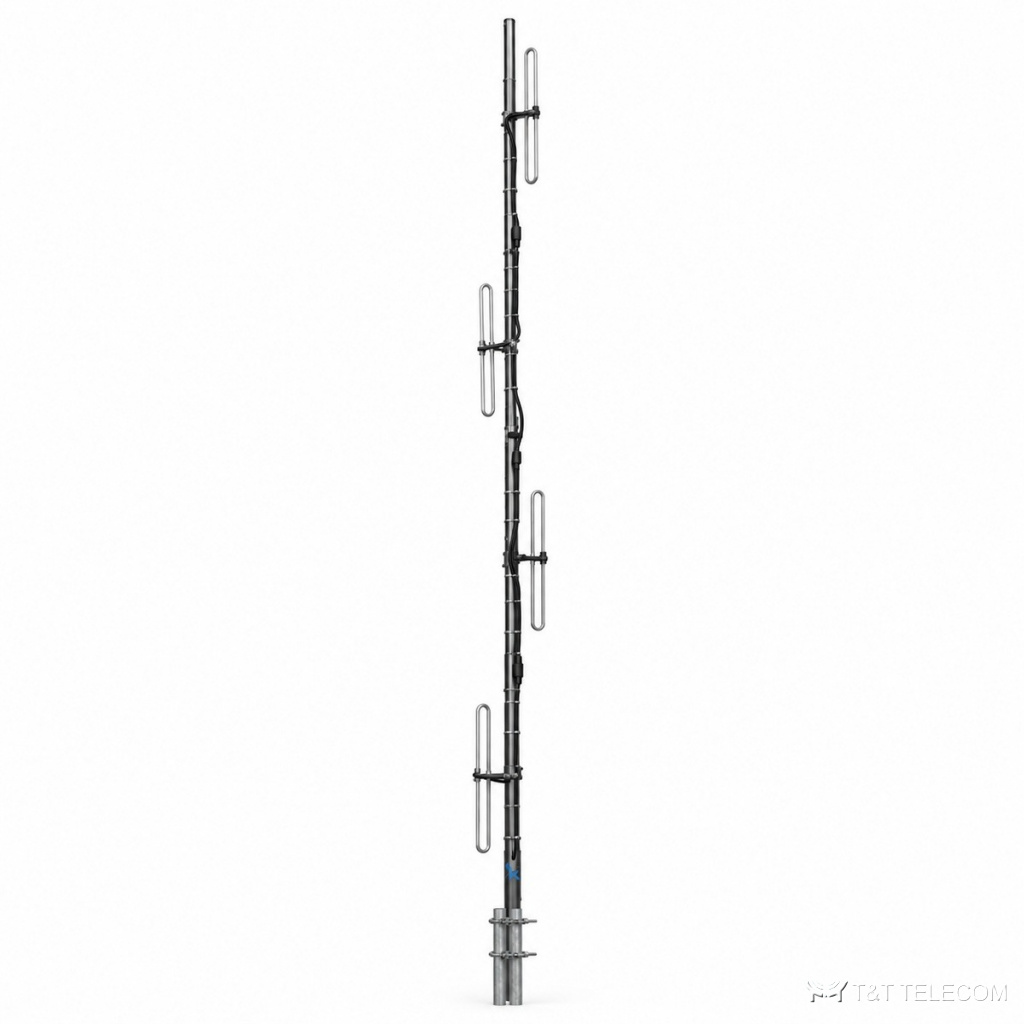

KADAMM AD4-150-9 — дипольная антенна 134–173 МГц, 8,8 дБи
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD4-150-9: дипольная антенна для стационарной радиостанции. AD4-150-9 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AD4-150-9: полоса 134–173 МГц; усиление 8,8–9; поляризация вертикальная; разъёмы N; мощность до 500 Вт.
Где применяют
- Диапазоны AD4-150-9: УКВ-радиосвязь 136–174 МГц.
- Ведомственные и технологические радиосети — AD4-150-9.
- Стационарные пульты и диспетчерские — AD4-150-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 8,8–9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| KADAMM AD4-150-9 | 8,8 | 13,5° | розетка N или по заказу | 5500 | — |
| KADAMM AD4-150-9-2 | 9 | 13° | розетка N или по заказу | 6700 | 11 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 5500–6700 мм |
| Максимальная скорость ветра | 30 м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD4-150-9: 134–173 МГц.
- Коэффициент усиления AD4-150-9 — 8,8–9; больше усиление — уже луч.
- Ширина луча AD4-150-9: в вертикальной по исполнению (см. таблицу «Исполнения»).
- Под разъёмы AD4-150-9 (N) подбирают джамперы и переходы.
- Монтаж AD4-150-9: Ø40–50 мм.
- Габариты и масса AD4-150-9: 5500–6700 мм.
Поставка и документы
Поставляем KADAMM AD4-150-9 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AD4-150-9?
8,8–9.
Как крепится AD4-150-9?
Ø.40–50 мм
Что нужно для подбора AD4-150-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD4-150-9.
