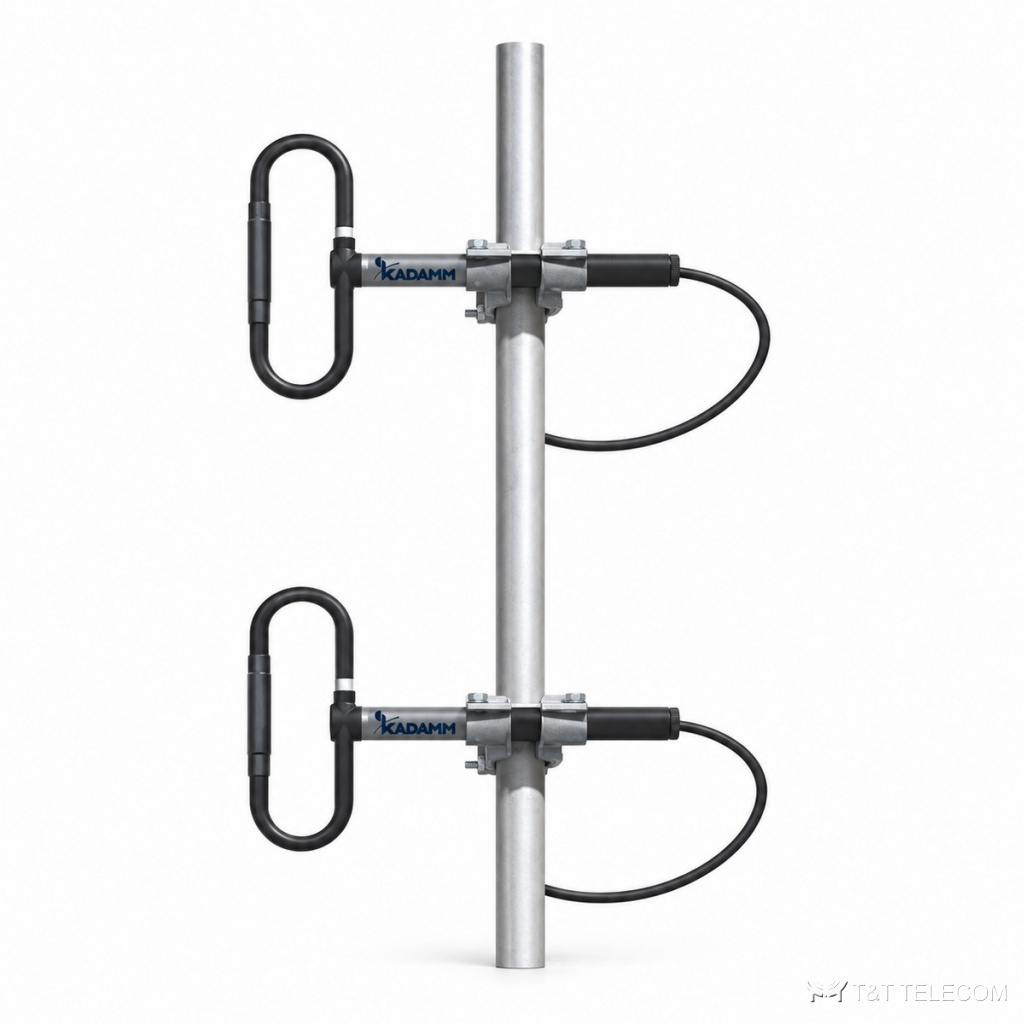

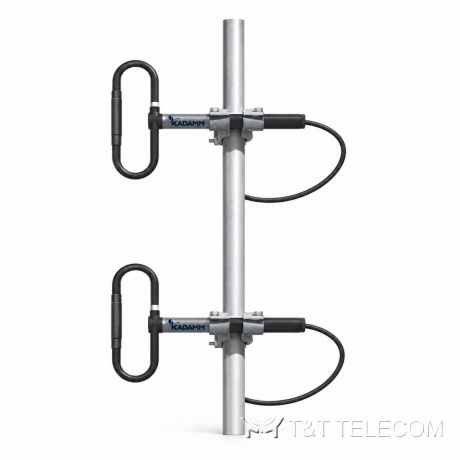

KADAMM AD2-380470-3-300 — дипольная антенная решётка (вибраторная) 380–470 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD2-380470-3-300: дипольная антенна для стационарной радиостанции. AD2-380470-3-300 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AD2-380470-3-300: полоса 380–470 МГц; усиление 3 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Полоса AD2-380470-3-300 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD2-380470-3-300.
- Ретрансляторы и базовые станции на мачтах и крышах — AD2-380470-3-300.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–470 МГц |
| Коэффициент усиления, дБи | 3–6 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или 7-16 DIN (опционально) (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1560 × 440 мм |
| Масса антенны | 7 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AD2-380470-3-300 — 380–470 МГц.
- Коэффициент усиления AD2-380470-3-300 — 3 дБи; больше усиление — уже луч.
- Ширина луча AD2-380470-3-300: в вертикальной 35°.
- Под разъёмы AD2-380470-3-300 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AD2-380470-3-300: Ø50–60 мм.
- Габариты и масса AD2-380470-3-300: 1560 × 440 мм, 7 кг.
Поставка и документы
Подберём KADAMM AD2-380470-3-300 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AD2-380470-3-300?
Рабочая полоса AD2-380470-3-300 — 380–470 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AD2-380470-3-300?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AD2-380470-3-300?
3 дБи.
