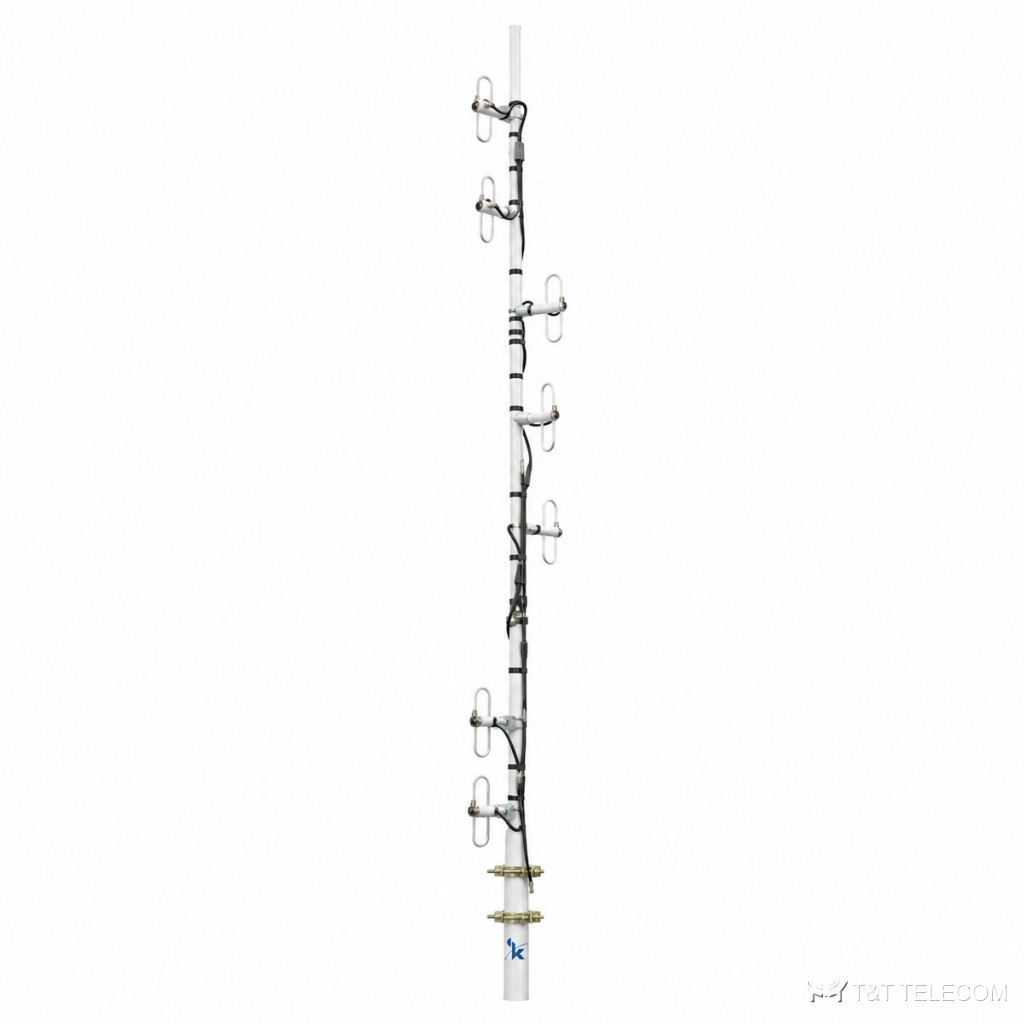

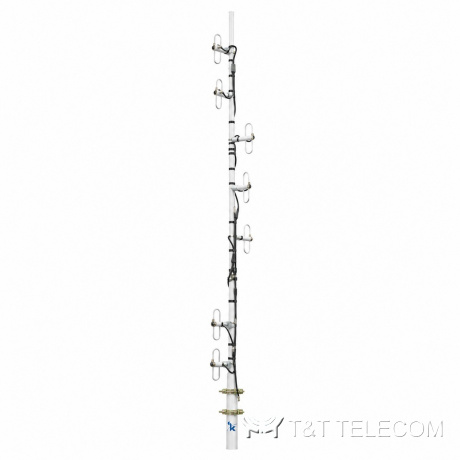

KADAMM AD-400-10 — дипольная антенна 400–490 МГц (433 МГц), 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AD-400-10 — дипольная антенна для стационарной радиостанции. AD-400-10 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AD-400-10: полоса 400–490 МГц; усиление 10 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AD-400-10: LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AD-400-10.
- Ретрансляторы и базовые станции на мачтах и крышах — AD-400-10.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2500 мм |
| Масса антенны | 10 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AD-400-10: 400–490 МГц.
- Коэффициент усиления AD-400-10 — 10 дБи; больше усиление — уже луч.
- Ширина луча AD-400-10: в вертикальной 13,5°.
- Под разъёмы AD-400-10 (1×N) подбирают джамперы и переходы.
- Монтаж AD-400-10: на мачту (трубу).
- Габариты и масса AD-400-10: 2500 мм, 10 кг.
Поставка и документы
Подберём KADAMM AD-400-10 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AD-400-10?
Н.а мачту (трубу)
Что нужно для подбора AD-400-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD-400-10.
Какие частоты поддерживает AD-400-10?
Рабочая полоса AD-400-10 — 400–490 МГц. Это LTE-450, радиосвязь 400–470 МГц.
